Você abre o AutoCAD pela primeira vez, vê uma tela preta gigante, uma linha de comando piscando e congela. O professor pediu uma planta baixa simples. Por onde começar?
A maioria dos tutoriais no YouTube tem 40 minutos e mistura tudo de uma vez. Este guia é diferente: um workflow enxuto de 8 passos para entregar sua primeira planta hoje.
Vamos do zero ao PDF: UNITS, LIMITS, layers ABNT, paredes com OFFSET, blocos de porta, cotas e exportação. Sem rodeios.

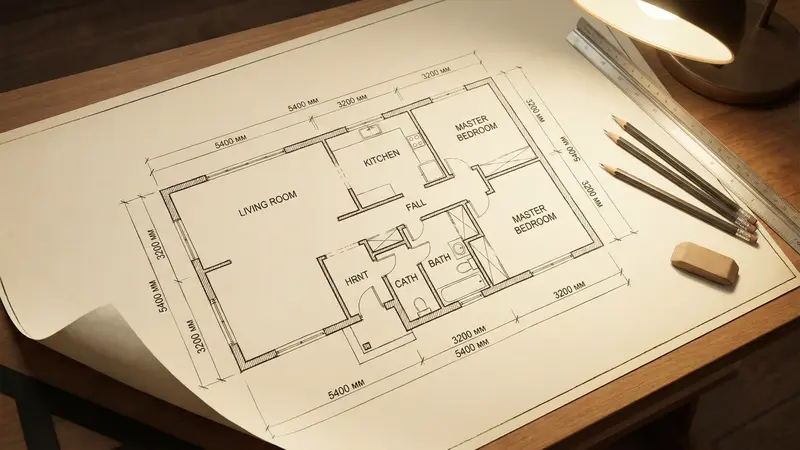

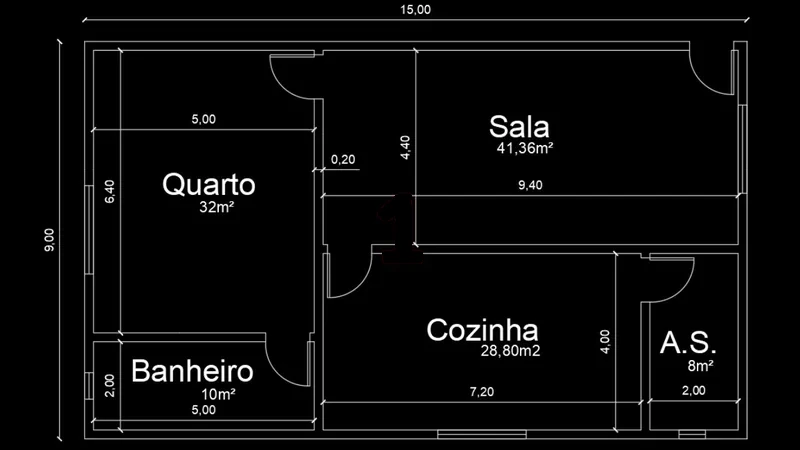

A planta baixa que assusta todo aluno no 2.o semestre
A cena se repete em toda faculdade de arquitetura: aluno do segundo semestre, AutoCAD recém-instalado, exercício para entregar. Resultado comum? Paralisia total na primeira hora.
O problema não é o programa. É a ordem errada de aprendizado. Vídeos no YouTube ensinam o comando LINE antes de explicar a unidade do desenho.
O aluno desenha uma parede de 4 metros que vira 4 milímetros na hora de imprimir. A solução é inverter: configurar primeiro, desenhar depois.
Os 8 passos abaixo seguem essa lógica, do ajuste inicial à exportação em PDF. Como exemplo concreto, vamos desenhar uma sala simples de 4 m por 3 m com uma porta e duas janelas.
AutoCAD instalado (a versão Educacional gratuita serve), 2 horas de tempo focado e este guia aberto no celular ou em outra aba. Sem pressa para chegar no PDF final.

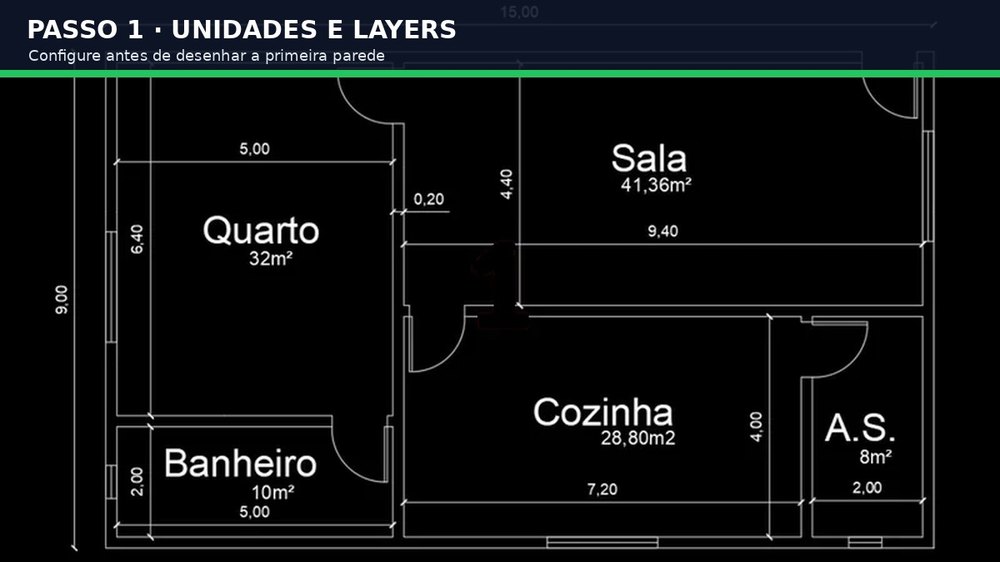

Configuração inicial: UNITS, LIMITS e ZOOM EXTENTS
Antes da primeira linha, três comandos definem o "papel virtual" onde você vai desenhar. Pular essa etapa é o erro número 1 de quem está começando.

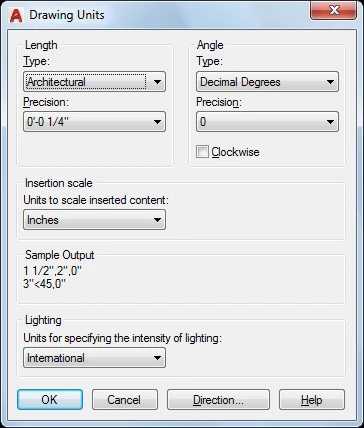

UNITS abre esta janela: defina o tipo de unidade e a escala de inserção antes de desenhar qualquer coisa.UNITS — qual unidade você está desenhando. Imagine que cada unidade do AutoCAD pode ser milímetro, centímetro ou metro: você é quem decide. Em arquitetura no Brasil, o padrão é centímetros.
Digite UNITS na linha de comando. Na janela, escolha Decimal, precisão 0.00 e clique OK. Pronto: 1 unidade = 1 cm.
Uma parede de 4 metros vira 400 unidades. Uma porta de 80 cm vira 80 unidades. Simples assim.
LIMITS — o tamanho do seu papel virtual. É como definir o tamanho da prancheta. Você não vai desenhar uma planta de 50 m em um espaço de 5 m.
Digite LIMITS. Quando perguntar o canto inferior esquerdo, aperte Enter (deixa em 0,0). No canto superior direito, digite 2000,1500 e Enter — espaço de 20 m por 15 m.
ZOOM EXTENTS — enquadrar tudo na tela. Atalho: Z Enter, depois E Enter. O AutoCAD ajusta a visualização para mostrar todos os limites e desenhos do arquivo.
Sempre que você "perder" o desenho ou ele sumir da tela, esse é o comando que traz tudo de volta. Memorize agora — vai usar 50 vezes por dia.
Aperte F8 para ligar o modo Ortho. Ele força as linhas a ficarem perfeitamente horizontais ou verticais — essencial para paredes retas em planta.
Sistema de LAYERS que separa parede, esquadria, cota e mobília
Layer (camada) é como uma folha transparente. Você desenha as paredes em uma folha, as cotas em outra, o mobiliário em uma terceira — mostra ou oculta cada uma à parte.
Sem layers, sua planta vira uma sopa de linhas em uma só cor. Com layers, você controla espessura, cor e ordem de impressão por elemento.
Digite LA (atalho para LAYER) e clique no ícone New Layer. Crie as cinco camadas básicas seguindo o padrão de cores e espessuras abaixo.
| Layer | Cor | Espessura | O que vai aqui |
|---|---|---|---|
| A-PAREDE | Preto (7) | 0,50 mm | Paredes, alvenaria estrutural |
| A-ESQUADRIA | Azul (5) | 0,30 mm | Portas, janelas, peitoris |
| A-COTA | Verde (3) | 0,18 mm | Cotas, linhas de chamada |
| A-MOBILIA | Cinza (8) | 0,13 mm | Móveis, sanitários, equipamentos |
| A-HACHURA | Amarelo (2) | 0,09 mm | Hachuras de parede e piso |
A lógica visual é a que a ABNT NBR 6492:2021 (representação de projetos de arquitetura, edição vigente desde 16/06/2021) busca: o que é estrutural fica grosso, o que é informativo fica fino.
Atenção a um mito comum: os nomes A-PAREDE e A-COTA não são o padrão AIA. Eles só reutilizam a ideia de prefixo por disciplina — o A- de "Architectural".
No padrão AIA/NCS dos EUA cada grupo tem quatro letras em inglês — e a esquadria não cai numa camada só: a porta é A-DOOR, a janela é A-WINDOW e o vidro é A-GLAZ (de glazing, não "esquadria" genérica).
A parede é A-WALL e as cotas, A-ANNO-DIMS. Nossa A-ESQUADRIA agrupa porta + janela num único layer por simplicidade didática, algo que o AIA separaria em três.
No Brasil não há norma única que padronize nomes de camada: cada escritório usa sua convenção, em geral inspirada no AIA mas escrita em português. O que a NBR cobra é a hierarquia de penas, não o nome da layer.
Para tornar uma layer ativa antes de desenhar, clique no painel Layer no topo da tela e selecione pelo nome. Tudo que você desenhar a partir dali vai para essa camada.
Leia também: Comandos do AutoCAD: lista completa com atalhos

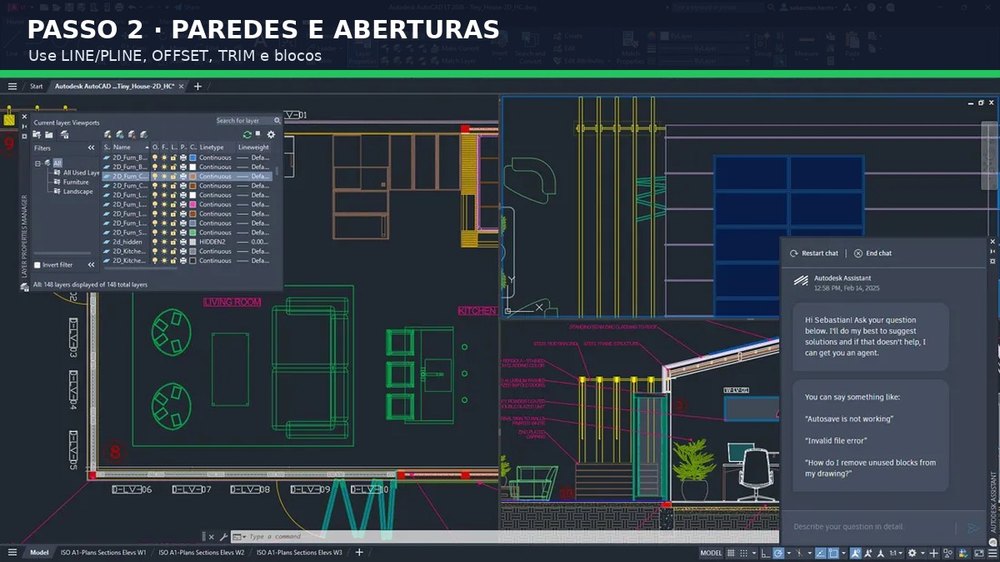

Modelando paredes em 3 minutos: LINE, OFFSET, TRIM
Com a layer A-PAREDE ativa e o ORTHO ligado (F8), você vai usar três comandos para erguer todas as paredes da nossa sala 4 x 3 m: L, O e TR.
LINE (L) — traça o eixo externo da parede. Digite L, clique no ponto inicial (0,0 vai bem), digite 400 e Enter para uma reta de 4 m para a direita.
Depois 300 para 3 m para cima, 400 para a esquerda e C (Close) para fechar o retângulo no ponto inicial. Pronto: o contorno externo da sala.
OFFSET (O) — gera a face interna da parede. Pense em paralelas instantâneas. Digite O, informe 15 (espessura da parede em cm) e Enter.
Clique em cada lado do retângulo e depois clique para dentro. Você gera quatro paralelas internas a 15 cm das externas — mas elas ainda se cruzam nos cantos.
Esses cruzamentos são normais nesta etapa: o OFFSET só cria as paralelas. Fechar os cantos corretamente é trabalho do TRIM, no passo seguinte.
TRIM (TR) — fecha as interseções dos cantos. Após o OFFSET, sobram pedaços de linha cruzados nos cantos. Digite TR, pressione Enter duas vezes e clique nos trechos sobrando.
Cada clique "corta" o excesso até a borda mais próxima. Em menos de 30 segundos, os quatro cantos da sala estão fechados como deveriam estar.
EXTEND (EX) — o oposto do TRIM. Se sobrou uma linha curta que não chega até a parede, use EX para esticá-la até alcançar a próxima borda. Mesma lógica do Enter duplo.
Durante o TRIM, segure Shift para alternar momentaneamente para EXTEND. Você corta e estica sem sair do comando — economia real de cliques no dia a dia.
Esquadrias com BLOCK: porta, janela, peitoril
Bloco é um componente reutilizável: você desenha uma porta uma vez, transforma em bloco, e insere quantas portas iguais quiser. Editar o original atualiza todas as cópias.
BLOCK): dá para inserir e editar todas de uma vez.Para a porta padrão de 80 cm com abertura de 90 graus, siga esta sequência rápida:
- Abra o vão na parede: use TR no segmento da parede onde a porta passa, deixando um vão limpo de 80 cm entre os dois batentes.
- Desenhe a folha: use LINE para um traço de 80 cm partindo de um batente — essa reta é a folha da porta representada na posição aberta (perpendicular à parede).
- Desenhe o arco de varredura: use o comando
ARC(atalho A). Centro no batente, raio de 80 cm e ângulo de 90 graus. O arco liga a ponta da folha de volta ao vão, fechando o "leque" que mostra por onde a porta gira. - Crie o bloco: digite

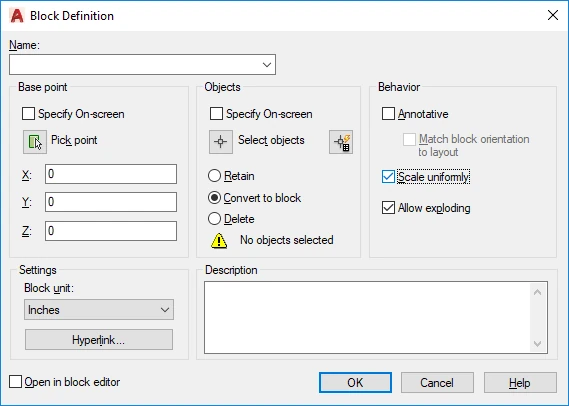

B(BLOCK). Dê o nome PORTA-80, ponto de inserção no batente, selecione a folha (linha) e o arco juntos e clique OK. Folha + leque viram um único símbolo reutilizável.
A folha e o arco não são redundantes: a linha mostra a folha parada na posição aberta; o arco mostra a trajetória de abertura. Juntos, são o símbolo de porta que toda planta usa.
Agora, para inserir uma segunda porta idêntica em outra parede, digite I (INSERT), escolha PORTA-80 e clique onde a porta deve aparecer. Em três segundos, segunda porta no lugar.
Para janelas, o método é igual: desenhe um retângulo com a largura da esquadria (geralmente 120 cm) e duas linhas internas representando o vidro. Salve como bloco JANELA-120.
O peitoril das janelas fica em uma linha tracejada à frente da janela (linetype HIDDEN). Ele marca a altura do parapeito — geralmente 1,10 m do piso em ambientes secos.
Leia também: Como fazer carimbo de arquitetura no AutoCAD

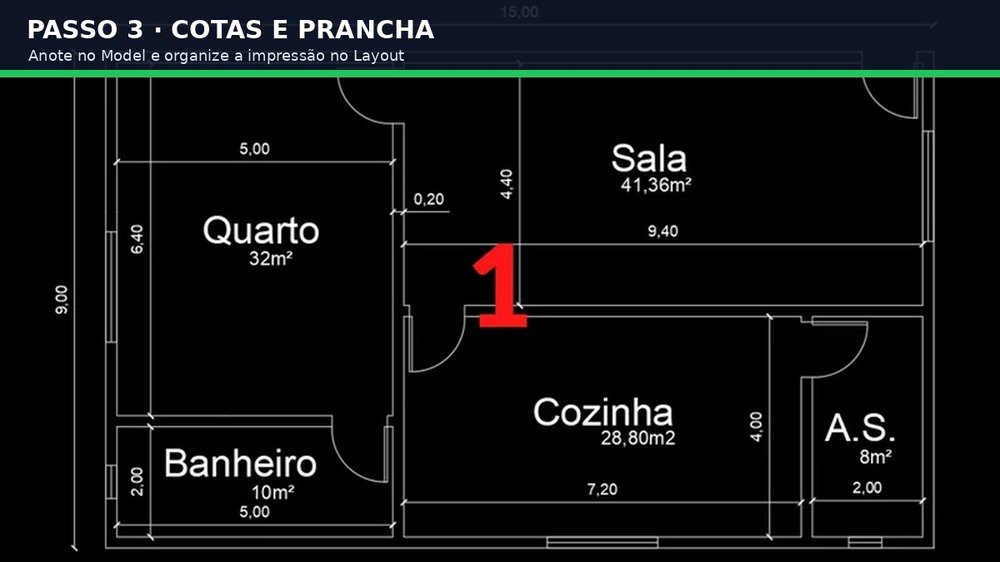

Cotagem com DIMLINEAR e DIMALIGNED
Sem cotas, sua planta é só um desenho bonito. Com cotas, ela vira documento técnico. Antes de cotar, mude para a layer A-COTA — o verde fininho que criamos antes.
DLI (DIMLINEAR) — cotas horizontais e verticais. Digite DLI, clique no primeiro ponto, no segundo ponto e arraste para fora da planta na altura desejada. A cota aparece com o valor real medido.
Use DLI para cotar largura total da sala, comprimento total e largura de paredes internas. Tudo que for paralelo aos eixos X ou Y.
DAL (DIMALIGNED) — cotas em ângulo. Mesma lógica do DLI, mas para linhas inclinadas. Digite DAL, clique nos dois pontos, defina a posição. O AutoCAD alinha a cota com a linha.
Use DAL para rampas, paredes inclinadas e telhados em corte. Para uma planta simples ortogonal, o DLI resolve 95% dos casos.
D (DIMSTYLE) — configurar o estilo da cota. Antes de cotar, vale ajustar o tamanho do texto. Digite D, clique em Modify no estilo Standard e na aba Text defina altura 20 (para escala 1:50).
Sem esse ajuste, a cota sai minúscula no PDF: altura 20 em 1:50 imprime a cerca de 4 mm no papel (20 ÷ 50) — acima dos 3 mm que a NBR 6492 recomenda para cotas. Cotar antes de configurar o estilo gera retrabalho.
A ordem certa de cotagem em planta baixa é simples: primeiro o externo total, depois o externo segmentado (parede a parede), depois o interno (largura dos cômodos).
Hachura de paredes e pisos com HATCH
Hachura é o padrão que identifica o material em corte. Parede de alvenaria tem uma hachura, parede de concreto tem outra, piso tem outra. O olho treinado reconhece o material só pelo padrão.

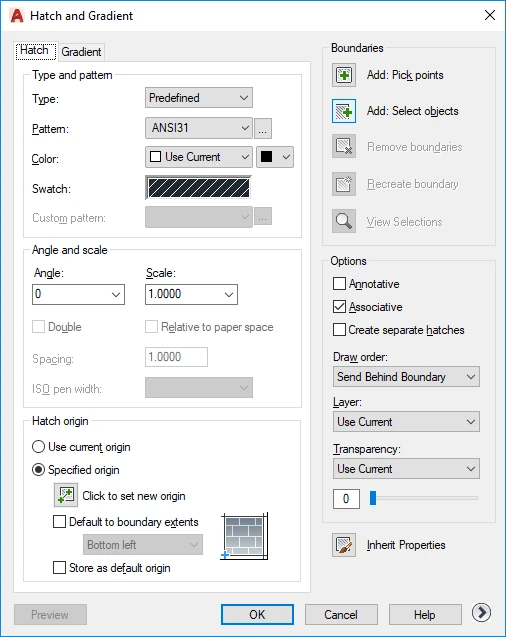

HATCH: escolha o padrão (ANSI31 para alvenaria), a escala e clique dentro da parede para preencher.Mude para a layer A-HACHURA antes de começar. Digite H (HATCH). A barra de opções de hachura abre no topo da tela. Os padrões mais usados em planta baixa residencial são três:
- ANSI31 — linhas diagonais a 45 graus. Hachura padrão para reboco e alvenaria de tijolo cerâmico. Funciona bem em escala 1:50.
- AR-CONC — pontilhado denso com pedrinhas. Indica concreto estrutural: pilares, vigas, lajes em corte. Mais "pesado" visualmente.
- ANSI37 — linhas cruzadas em 45 graus. Usada para alvenaria de bloco de concreto ou tijolo aparente.
Após escolher o padrão, ajuste a Hatch Pattern Scale. Para desenho em centímetros impresso em 1:50, comece com escala 50. Densa demais? Aumente o valor. Rarefeita? Diminua.
Clique dentro do contorno fechado da parede. A hachura preenche sozinha. Se o AutoCAD reclamar de "boundary not closed", é porque tem uma linha sobrando ou faltando — volte e revise.
Mantenha a opção Associative ligada. Assim, se você esticar uma parede com STRETCH, a hachura se ajusta sozinha ao novo contorno. Sem isso, vira retrabalho.
Leia também: Comando STRETCH no AutoCAD: como aplicar
Bloco de carimbo, escala e exportação para PDF
Você desenhou tudo no Model Space (espaço do modelo, em escala real). Agora precisa "encaixar" o desenho numa folha A3 ou A4 com carimbo. Isso é o Layout, ou Paper Space.
Clique na aba Layout1 no canto inferior esquerdo. Aparece uma folha branca com um retângulo no centro: a viewport, sua "janela" para o Model Space.
Configure a folha em PAGESETUP escolhendo o tamanho (A3 para residencial), a impressora DWG To PDF.pc3 e a área de plotagem como Layout.
Insira o carimbo. Use I (INSERT) para colocar o bloco de carimbo no canto inferior direito. Se não tem um, crie um retângulo de 18 cm por 4 cm com campos de Nome, Projeto, Data, Escala e Folha.
Ajuste a escala da viewport. Dê duplo-clique dentro da viewport para entrar no Model Space pela janela. No canto inferior direito, clique na escala atual e escolha 1:50 para A3 ou 1:75 para folhas maiores.
Trave a viewport para a escala não mudar acidentalmente: clique na borda da viewport, vá em Properties (Ctrl+1) e mude Display locked para Yes.

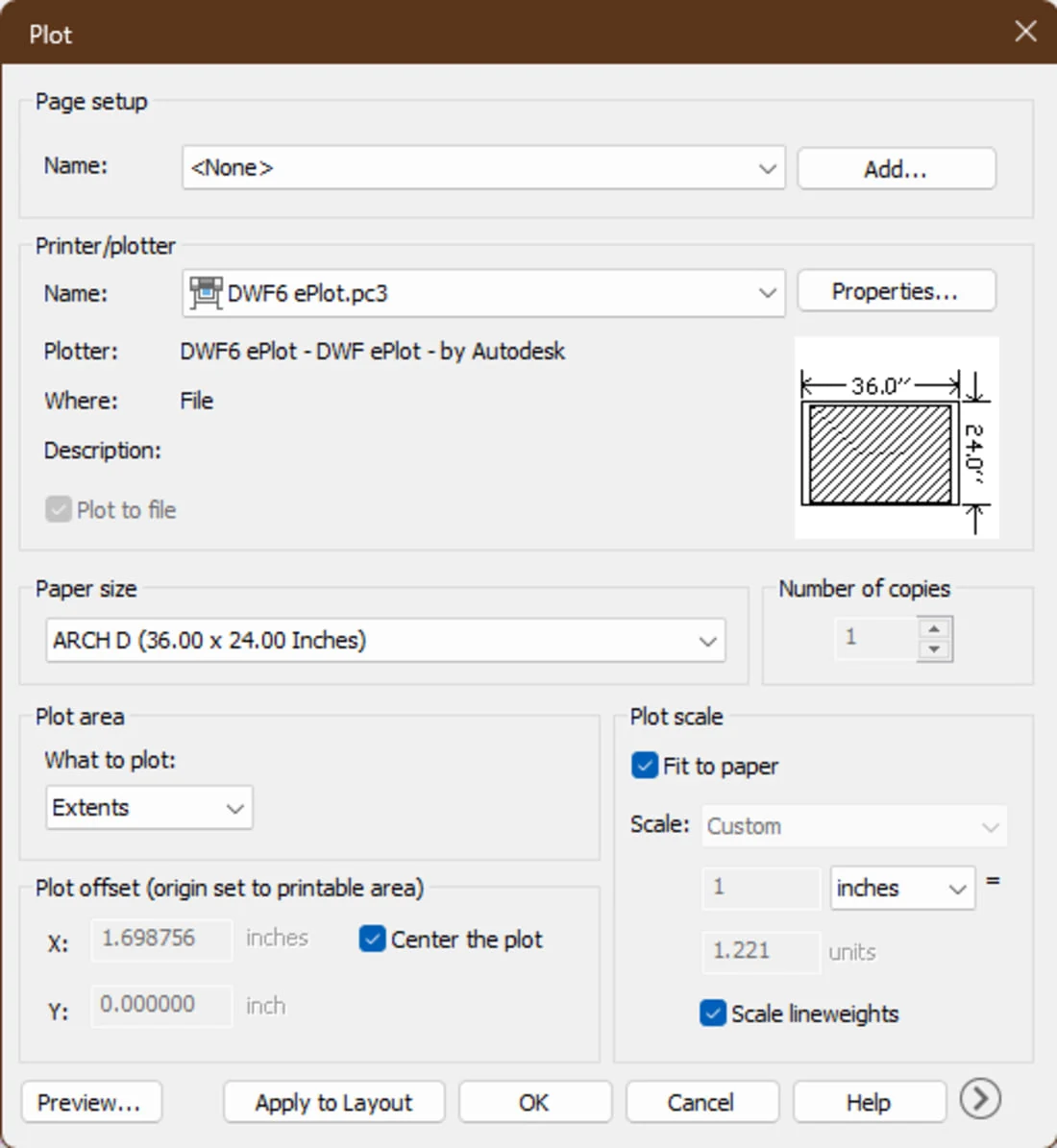

PLOT (Ctrl+P) — gerar o PDF final. Confirme que a impressora é DWG To PDF, o tamanho é A3, a área é Layout e clique OK. Escolha onde salvar e nomeie o arquivo. Pronto: planta baixa em PDF.
Imprimir em escala errada é o erro que mais reprova trabalhos de exercício. Sempre confirme: a viewport está travada em 1:50? O PLOT está usando o tamanho de papel correto? O PDF abriu com o carimbo no lugar?
Leia também: Como plotar no AutoCAD: configurações e dicas
O olhar do arquiteto
O segredo de uma planta baixa rápida não está em desenhar rápido — está em preparar o terreno: unidades em metros, um punhado de layers (parede, esquadria, cota, mobília, texto) e um template .dwt com tudo isso salvo. Feito uma vez, toda planta nova nasce organizada, e você gasta seu tempo no projeto, não em arrumar camada. Layer bagunçado é o que separa a prancha de estúdio da prancha de aluno.
Conclusão: do zero ao PDF em uma tarde
A primeira planta baixa nunca sai perfeita — e tudo bem. O que importa é dominar o workflow: configurar, desenhar, cotar, hachurar, plotar. A partir daí, é só prática.
Refaça este exercício com plantas progressivamente mais complexas: dois ambientes, três, uma residência inteira. Em quatro ou cinco tentativas, esses comandos viram memória muscular.
Próximo passo: aprenda os comandos avançados do AutoCAD para projetar mais rápido. Os cursos da Mobflix têm trilhas específicas para arquitetura, do básico ao detalhamento.
Fontes e referências
- Autodesk — documentação oficial do AutoCAD: comandos
UNITS,LAYER,OFFSET/TRIM,BLOCK,HATCH,DIMLINEARePLOT. - ABNT NBR 6492 — Representação de projetos de arquitetura (convenções da planta baixa).
- ABNT NBR 16752:2020 — apresentação em folhas de desenho técnico (formatos, margens e legenda para a prancha).
Perguntas Frequentes
Qual escala usar para imprimir planta baixa no AutoCAD?
Para residencial em A3, use 1:50. Para projetos maiores em A1, use 1:75 ou 1:100.
A escala é definida na viewport do Layout (Paper Space), nunca no Model Space, e deve ser travada antes do PLOT.
Devo desenhar em metros ou centímetros no AutoCAD?
O padrão em arquitetura no Brasil é desenhar em centímetros: 1 unidade do AutoCAD equivale a 1 cm.
Uma parede de 4 metros vira 400 unidades. Isso evita confusão na hora de cotar e de inserir blocos de bibliotecas brasileiras.
Qual o comando para fazer cota no AutoCAD?
Use DLI (DIMLINEAR) para cotas horizontais e verticais. Use DAL (DIMALIGNED) para cotas em ângulo.
Para gerenciar estilos de cota (tamanho de texto, formato das setas), use D (DIMSTYLE).
Como fazer hachura de parede no AutoCAD?
Digite H (HATCH), escolha o padrão e clique dentro do contorno fechado da parede.
Para alvenaria de tijolo, use ANSI31. Para concreto estrutural, use AR-CONC. Ajuste a escala conforme a escala final do desenho.
Por que não consigo ver meu desenho ao abrir o AutoCAD?
O motivo mais comum é que o zoom está distante demais ou o desenho está fora dos limites visíveis.
Digite Z Enter e depois E Enter (ZOOM EXTENTS). O AutoCAD enquadra automaticamente tudo que existe no arquivo.
