Você abre o PDF da prancha que mandou pra gráfica, e o desenho está cinza, com linhas todas iguais, ilegível. A entrega era pra amanhã. Já passou por isso?
O culpado quase sempre é um único campo da janela PLOT: a Plot Style Table. Configurar errado entrega prancha cinza. Configurar certo entrega prancha profissional.
Este guia mostra como dominar PLOT (Ctrl+P) no AutoCAD do zero ao PDF final: Page Setup, .ctb monocromático, escala travada, paper size correto, Layout vs Model.
A prancha que saiu cinza e ilegível na gráfica
Conheço dezenas de alunos que viveram essa cena: chegam na gráfica de madrugada com o PDF salvo. O atendente imprime, abre o A1 no balcão, e o desenho está em tons de cinza claro.
Tudo parece esmaecido. Pilares somem, cotas mal aparecem, hachuras viram névoa. A entrega era de manhã, e a prancha volta pra casa pra refazer.
O erro é técnico, não criativo. Ficou marcado o Plot Style padrão acad.ctb, que manda cada cor da tela para a saída como ela é — sem converter em preto.
O cinza nasce da combinação: cores claras (amarelo, ciano) enviadas a uma saída preto e branco viram cinza pálido pela conversão de luminância do dispositivo — a cor some ao ser impressa em monocromático, não no .ctb.
A solução leva dois cliques: trocar para monochrome.ctb.
Ele resolve na origem, forçando toda cor a preto sólido antes do dispositivo — e mantém as espessuras herdadas do objeto/layer (o campo Lineweight fica em Use object lineweight). Prancha preta, legível, profissional.
A esmagadora maioria dos projetos de arquitetura é entregue em preto e branco. Salve um Page Setup chamado "A3-Mono-PDF" com tudo configurado e nunca mais erre a prancha por causa de cor.
Plot vs Publish vs Export PDF: quando usar cada um

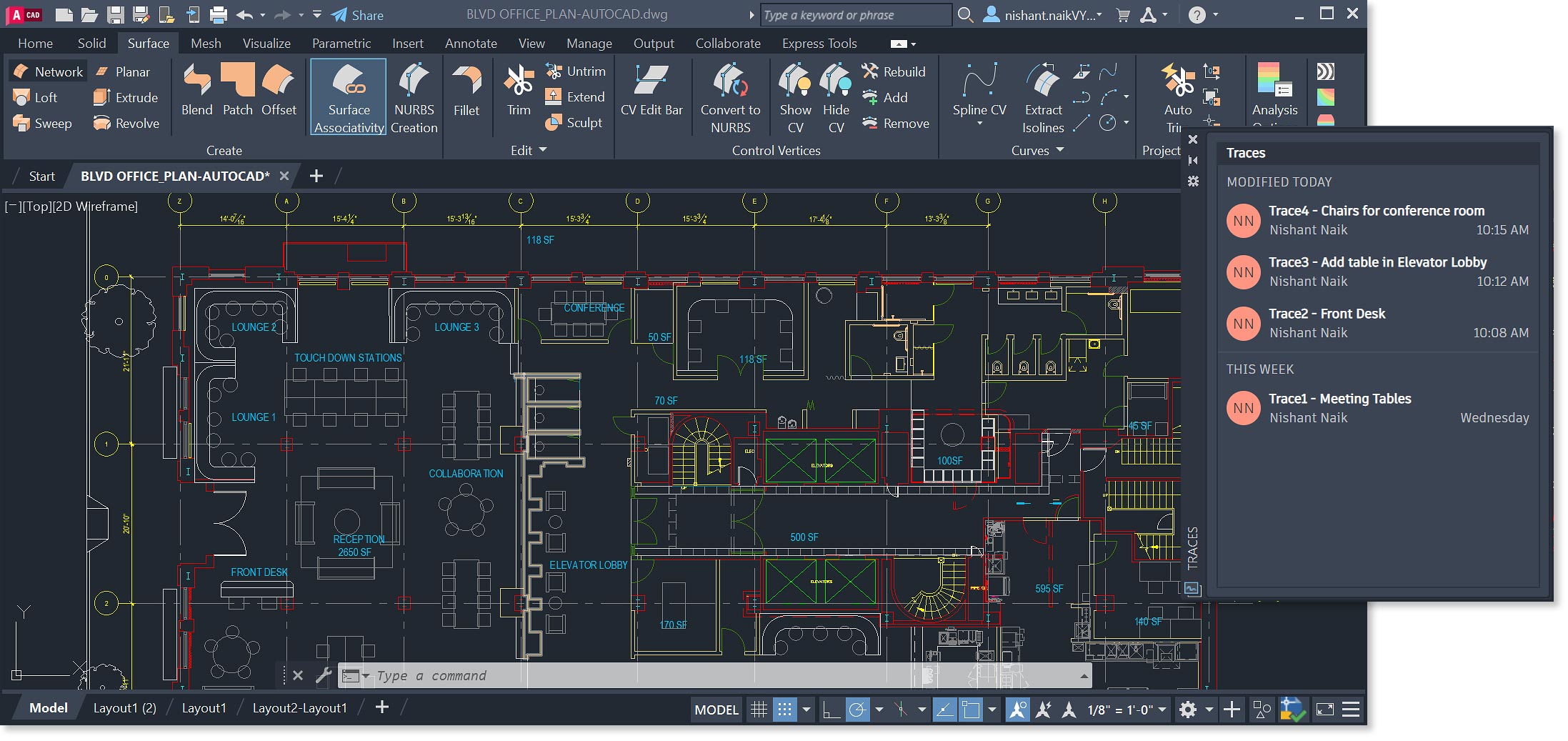

O AutoCAD oferece três caminhos para gerar PDF, e a maioria dos usuários só conhece um. Saber qual escolher economiza horas em projetos com muitas pranchas.

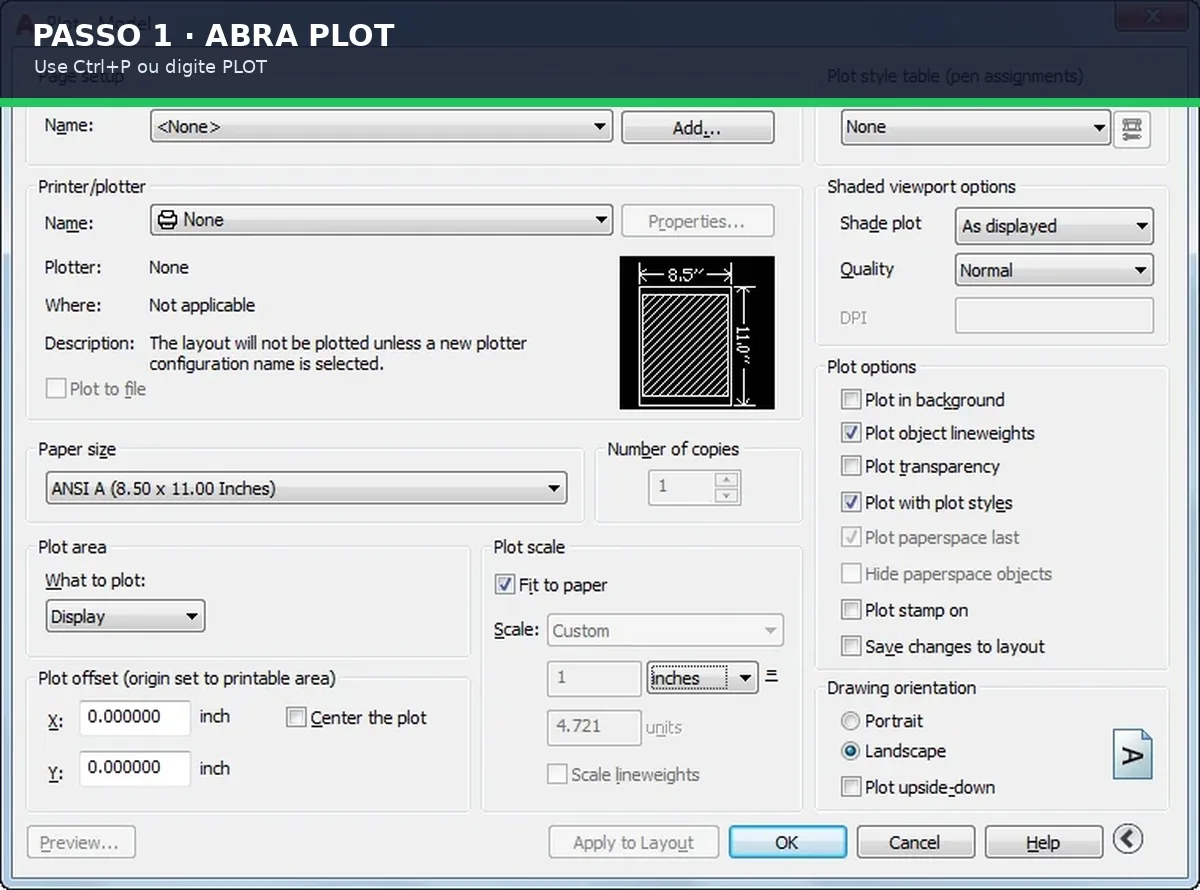

PLOT (Ctrl+P) — uma folha por vez. É o comando clássico. Abre a janela completa de configuração: plotter, paper size, Plot Style Table, escala, área de plotagem, plot stamp. Use para ajustes finos.
Ideal quando você está testando uma prancha específica ou imprimindo apenas o Layout1 do projeto. Cada execução gera um único PDF.

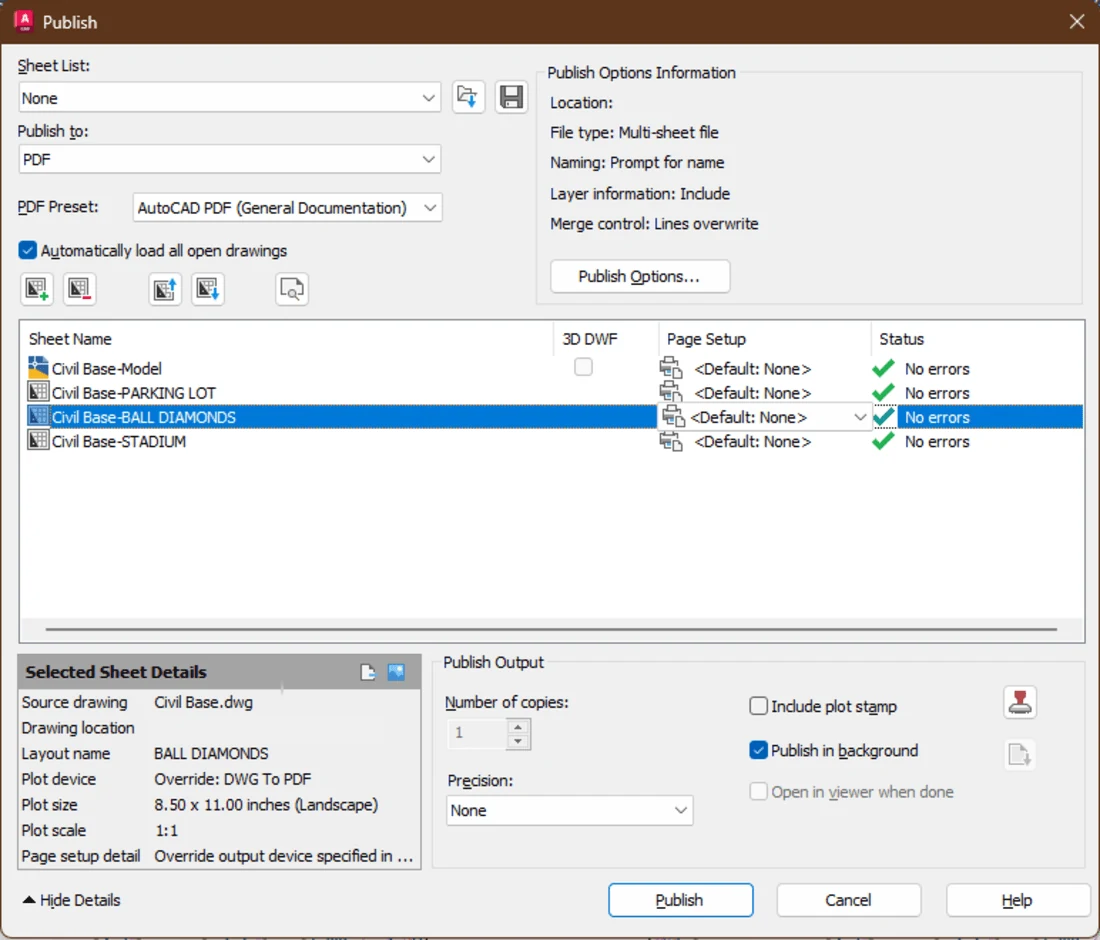

PUBLISH — várias folhas em um arquivo só. Pense em um "lote de impressão". Você marca quais layouts quer plotar e gera um PDF único com todos eles, na ordem definida.
Em projeto executivo com 12 pranchas (planta, cortes, fachadas, detalhes), o PUBLISH faz tudo em uma rodada. Essencial para entregar projeto fechado em PDF único pro cliente.
EXPORTPDF — atalho simplificado. Roda direto pelo menu Export ou comando EXPORTPDF. É um Plot rápido com defaults razoáveis, mas sem acesso completo ao Plot Style Table.
Útil para gerar um PDF de visualização rápida durante o projeto. Para entrega oficial, prefira PLOT ou PUBLISH com Page Setup salvo.
A regra prática: PLOT para uma folha com controle total, PUBLISH para múltiplas folhas em lote, EXPORTPDF para PDF rápido sem critério crítico.
Leia também: Comandos do AutoCAD: lista completa com atalhos
PUBLISH gera um único PDF com várias pranchas de uma vez — ideal para enviar o projeto completo.Page Setup Manager: configurar uma vez, reusar sempre
O Page Setup é a sua "receita de impressão" salva. Em vez de configurar plotter, paper size, .ctb e escala toda vez, você salva o conjunto inteiro com um nome e reusa em qualquer prancha.

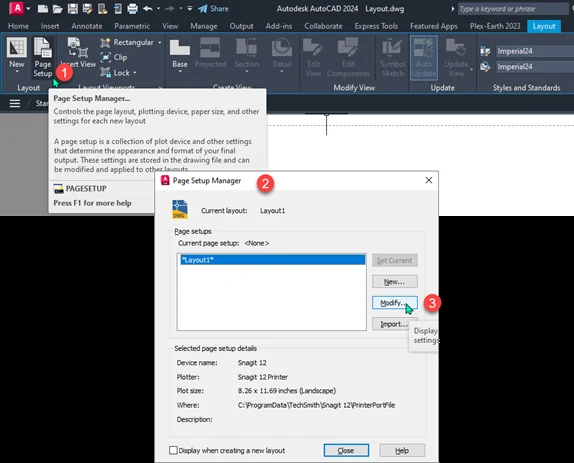

Digite PAGESETUP na linha de comando (estando em qualquer aba de Layout). A janela Page Setup Manager abre com a lista de configurações já salvas no arquivo atual.
Clique em New, dê um nome explicativo como "A3-Mono-PDF" ou "A1-Mono-Plotter", e configure a página exatamente como faria no PLOT comum.
Os campos importantes são quatro: Printer/Plotter (escolha do dispositivo), Paper size (tamanho da folha), Plot style table (.ctb que controla cor e espessura) e Plot scale (sempre 1:1 quando se imprime do Layout).
Depois de salvo, basta abrir o PLOT em qualquer prancha, clicar no dropdown Page setup name no topo da janela, e escolher o setup. Todos os campos preenchem sozinhos.
Em projeto grande, monto cinco setups padrão: A4-Mono, A3-Mono, A2-Mono, A1-Mono, A0-Mono. Trocar entre eles vira só escolher o nome no dropdown do PLOT.
Page Setups ficam salvos dentro do .dwg, não no AutoCAD. Quem abrir o arquivo herda os setups. Para padronizar no escritório, salve em um template .dwt comum.

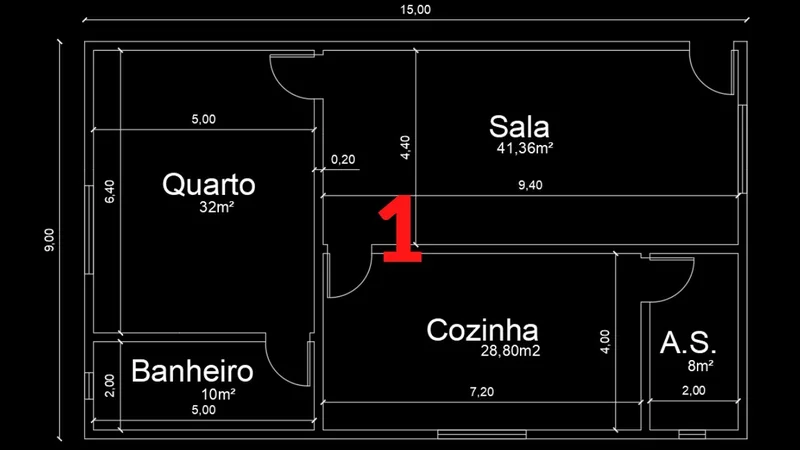

Leia também: Como fazer planta baixa no AutoCAD: workflow passo a passo
Plot Style Tables .ctb: como cor vira espessura de linha
Aqui está a engrenagem central do PLOT no AutoCAD. A Plot Style Table (extensão .ctb) é uma tabela que diz: "cor 1 da tela imprime com espessura X, cor 2 com espessura Y".
.ctb que decide qual sai.A lógica é Color-Dependent: você desenhou parede em vermelho (cor 1)? O .ctb pode dizer que cor 1 imprime preta, com espessura 0,50 mm. Janela em azul (cor 5)? Cor 5 imprime preta, com 0,30 mm. E assim por diante.

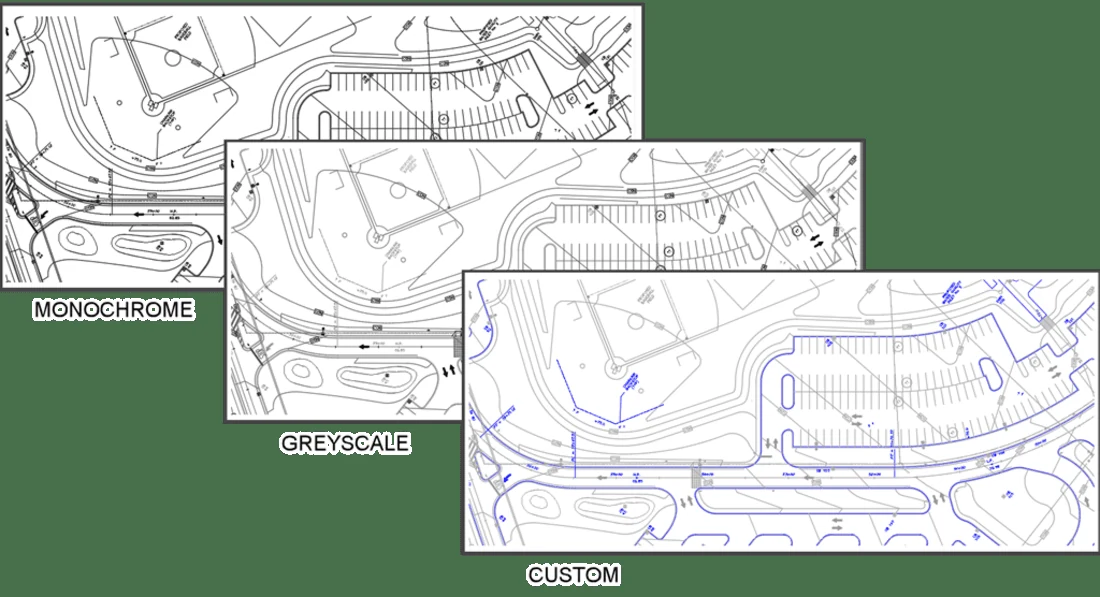

O AutoCAD vem com alguns .ctb prontos. Os três essenciais para arquitetura:
- monochrome.ctb — todas as cores imprimem preto sólido. Espessuras herdadas das layers. É o padrão para arquitetura no Brasil.
- acad.ctb — preserva as cores da tela. Útil para apresentações coloridas, ruim para prancha técnica.
- grayscale.ctb — converte cores em tons de cinza. Praticamente nunca usado em projeto técnico.
Para criar seu próprio .ctb, digite STYLESMANAGER para abrir o Plot Style Manager e use o assistente Add-A-Plot Style Table — ou edite um .ctb existente pelo Plot Style Table Editor, dentro da janela do PLOT.
No editor você ajusta cor a cor: mantendo o mesmo exemplo, a cor 1 vira preto com 0,50 mm, a cor 2 vira preto com 0,25 mm, e assim por diante — cada número da paleta ACI (AutoCAD Color Index) ganha uma espessura fixa.
Esse arquivo personalizado vira o padrão do escritório. Salve em uma pasta de rede para todos usarem o mesmo .ctb.
Hierarquia de penas: a espessura certa para cada elemento
Preto no preto resolve a cor, mas não a leitura. Uma prancha profissional se lê pela hierarquia de espessuras: o que está cortado é grosso, o que está projetado é fino. É o .ctb que impõe essa ordem.
As espessuras seguem a série ISO (ISO 9175-1), em razão de ≈ √2: 0,13 · 0,18 · 0,25 · 0,35 · 0,50 · 0,70 · 1,00 · 1,40 · 2,00 mm. Cada degrau é o anterior multiplicado por cerca de 1,4.
Na planta de arquitetura, três a quatro penas já resolvem. O truque é atrelar cada espessura a uma cor da tela e deixar o monochrome.ctb traduzir cor em pena na hora de plotar:
| Espessura | Elemento na planta | Papel na leitura |
|---|---|---|
| 0,50–0,70 mm | Paredes e elementos em corte | Define o que foi seccionado |
| 0,35 mm | Esquadrias e contornos no corte | Segundo plano do corte |
| 0,25 mm | Mobiliário, projeções, piso | O que está visto, não cortado |
| 0,18 mm | Cotas, textos, eixos, hachura | Informa sem competir com o desenho |
| 0,13 mm | Linhas auxiliares e de chamada | Presente, quase imperceptível |
Não existe norma ABNT que fixe a pena de cada elemento — isso é convenção de prancha, e cada escritório calibra a sua. A série de espessuras, essa sim, é padronizada pela ISO e herdada das antigas canetas nanquim.
O ganho prático: com a cor amarrada à espessura, revisar a prancha vira revisar cores na tela. Uma parede em corte que saiu fina denuncia uma layer na cor errada — não um erro de PLOT.
Como escolher o paper size pela escala do projeto
O tamanho do papel não é estético — é função direta da escala que o desenho precisa ter para ser legível. Errar o paper size é entregar prancha mutilada ou desperdiçada.
A ABNT NBR 16752:2020 (que cancelou e substituiu as antigas NBR 10068:1987 e NBR 10582:1988) padroniza a série A da ISO: A0 com 841 x 1189 mm, A1 com 594 x 841, A2 com 420 x 594, A3 com 297 x 420, A4 com 210 x 297.
A relação prática entre paper size e escala em arquitetura:
| Paper size | Dimensão | Quando usar | Escalas comuns |
|---|---|---|---|
| A0 | 841 x 1189 mm | Urbanismo, masterplan | 1:200, 1:500, 1:1000 |
| A1 | 594 x 841 mm | Projeto executivo grande | 1:50, 1:75, 1:100 |
| A2 | 420 x 594 mm | Pranchas intermediárias | 1:50, 1:75 |
| A3 | 297 x 420 mm | Residencial padrão, exercícios | 1:50, 1:75, 1:100 |
| A4 | 210 x 297 mm | Detalhes, memorial | 1:20, 1:25, 1:50 |
Além da série A, o AutoCAD lista os formatos ANSI (americanos): ANSI A (Letter), ANSI B (Tabloid), ANSI C, ANSI D, ANSI E. Use só se o cliente exigir — no Brasil, padrão ABNT é série A.
Regra simples: se a prancha não cabe em A3 com escala 1:50, sobe para A1. Se não cabe em A1, sobe para A0. Reduzir escala (1:75, 1:100) para caber no A3 só quando o projeto permite essa perda de detalhe.
Plot to PDF: as configurações ideais campo a campo

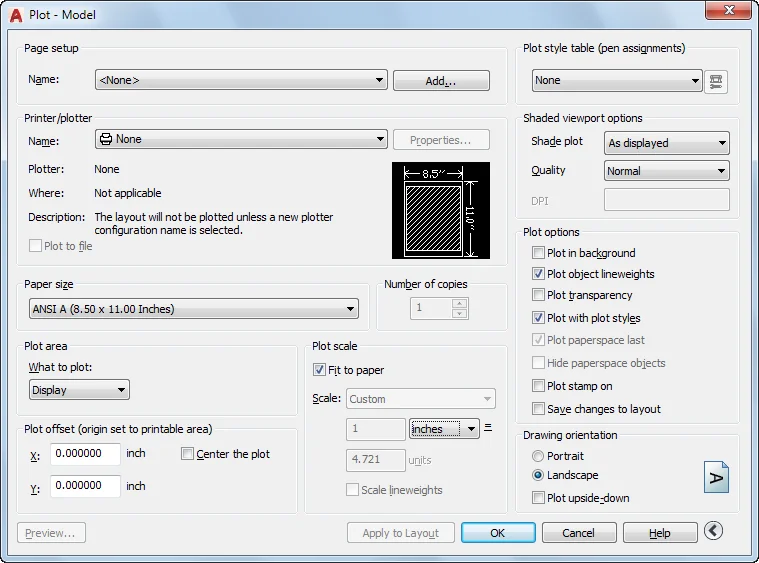

Com Page Setup e .ctb entendidos, hora de fechar o PDF perfeito. Abra a janela do PLOT (Ctrl+P) no Layout pronto e preencha cada campo com critério.

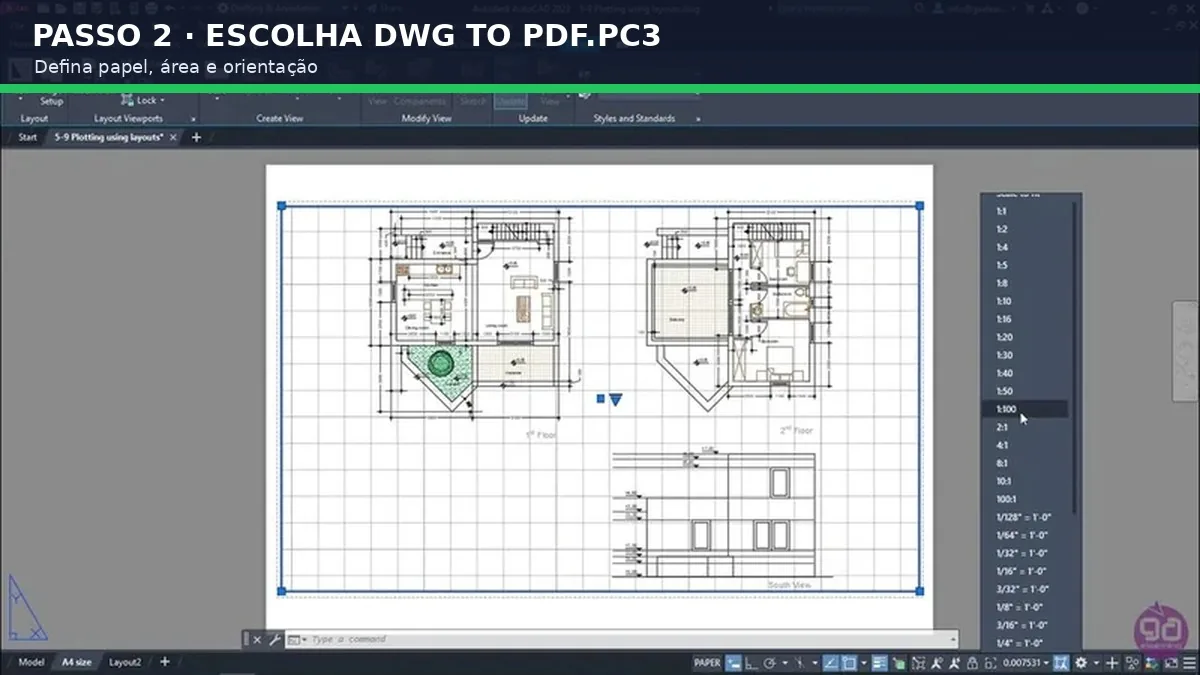

- Printer/plotter: selecione DWG To PDF.pc3. É o driver nativo do AutoCAD para gerar PDF. Não use Adobe PDF ou Microsoft Print to PDF — eles perdem precisão de espessura.
- Paper size: escolha o formato compatível com seu Layout (ISO A3, ISO A1, etc). O Layout precisa estar previamente configurado para o mesmo tamanho.
- Plot area: selecione Layout. Isso garante que o PDF saia com a área total da folha, com carimbo, margem e tudo no lugar.
- Plot style table: escolha monochrome.ctb para prancha técnica. Marque a opção Display plot styles para conferir como vai sair antes do PDF.
- Plot scale: trave em 1:1 mm. DESLIGUE a caixa Fit to paper. A escala real do desenho já foi definida na viewport do Layout, não aqui.
- Plot options: marque Plot object lineweights e Plot with plot styles. Se quiser carimbo automático com data e nome do arquivo, ative Plot stamp on.

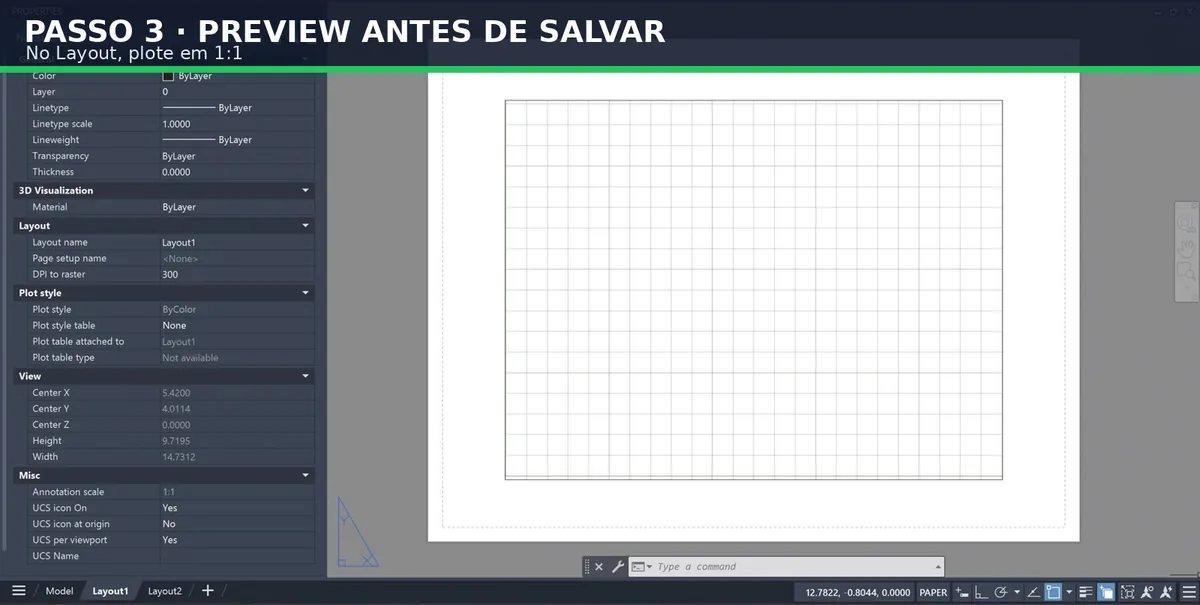

Clique em Preview antes de bater OK. Se o desenho aparecer centrado, preto, com espessuras visíveis e carimbo no canto, está pronto. Bata OK, escolha onde salvar, dê um nome e seu PDF está gerado.
A combinação que resolve a grande maioria dos casos: DWG To PDF.pc3 + monochrome.ctb + Plot Scale 1:1 + Fit to paper desligado + Plot area Layout. Salve como Page Setup "A3-Mono-PDF" e a prancha sai certa de primeira.
Layout vs Model: por que SEMPRE imprimir do Layout
Existe uma briga eterna nas faculdades de arquitetura: aluno acostumado a plotar do Model Space jura que funciona. Funciona — mas é o caminho do amador.
O Model Space é o espaço infinito onde você desenha em escala real (1:1, em centímetros). Aqui não existe folha — existe o mundo do projeto.

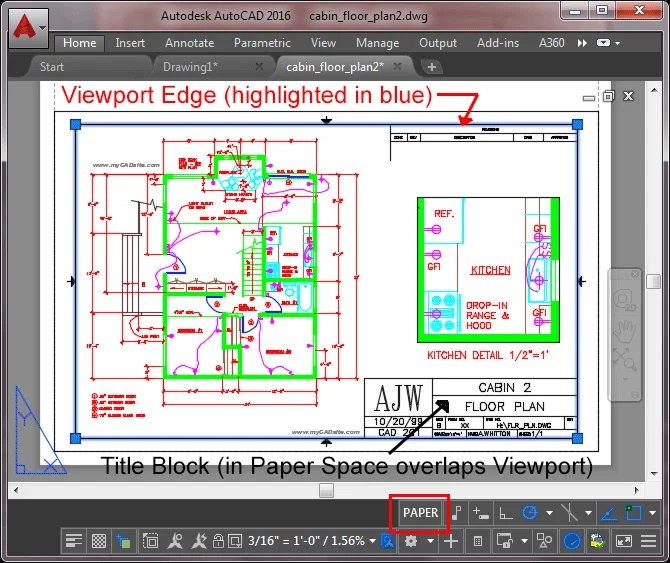

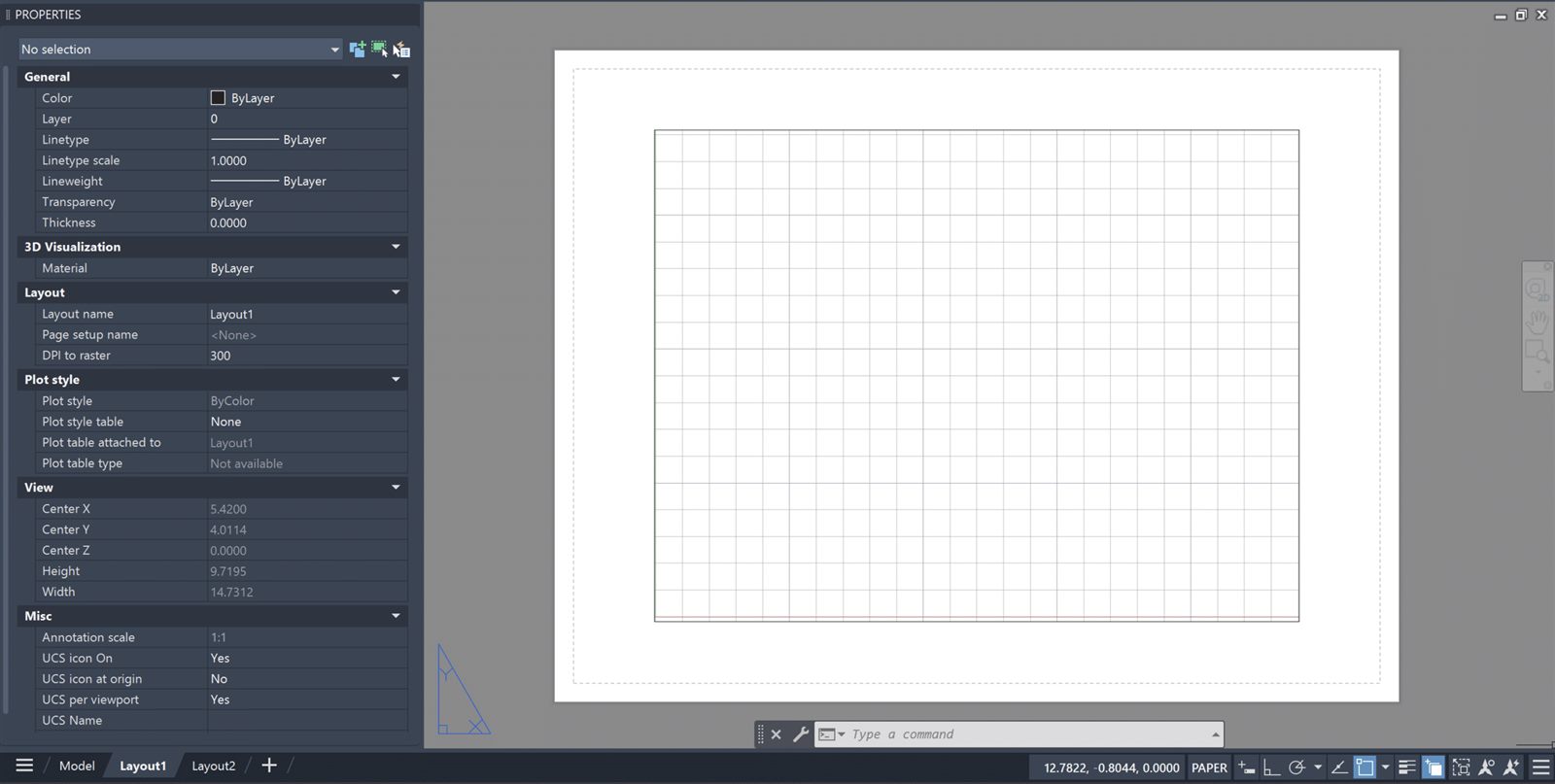

O Paper Space (Layout) é a representação da folha de papel. É onde você monta a prancha: insere o carimbo, abre viewports para o Model em escalas diferentes, posiciona cortes e fachadas.
Plotar do Layout traz quatro vantagens objetivas sobre o Model:
- Escala travada por viewport: cada janelinha pode estar em 1:50, 1:100, 1:20. Você controla cada uma à parte sem mexer no projeto.
- Carimbo, legenda e título no Paper Space: ficam estáticos, sem afetar o desenho. Imprime sempre no mesmo lugar.
- Page Setup salvo: a configuração de plotter, .ctb e paper size fica vinculada ao Layout. Trocar de prancha não exige reconfigurar.
- Múltiplas pranchas no mesmo arquivo: Layout1 vira A3 da planta, Layout2 vira A1 dos cortes, Layout3 vira A0 de implantação. Tudo no mesmo .dwg.
Plotar do Model só faz sentido em um caso: você quer um teste rápido em escala "qualquer" para ver se a representação está ok, sem compromisso com a entrega.
Leia também: Como colocar na escala do AutoCAD: guia da viewport
5 erros que devolvem a prancha da gráfica
Depois de plotar centenas de pranchas e revisar trabalho de alunos, identifico cinco erros que aparecem em loop. Nenhum é de desenho — todos se resolvem em um campo do PLOT.
1) acad.ctb impresso em preto e branco (cinza na gráfica). Sintoma: na saída monocromática, as cores claras viram cinza pálido — hachuras esmaecidas, cotas quase invisíveis. Solução: trocar para monochrome.ctb no PLOT.
2) Fit to paper ligado (escala não-bate). Sintoma: a prancha chega na gráfica e o cliente mede a parede no PDF com escalímetro — não bate. Solução: desligar Fit to paper e travar Plot Scale em 1:1.
3) Viewport destravada (escala muda sozinha). Sintoma: você ajusta 1:50, plota, e o PDF saiu em escala estranha. Causa: alguém deu zoom dentro da viewport. Solução: Properties (Ctrl+1) > Display locked = Yes.
4) Paper size errado (margem cortando o desenho). Sintoma: parte do carimbo ou da planta aparece cortada na borda. Causa: Layout configurado em A3, mas no PLOT escolheu A4. Solução: paper size do PLOT igual ao do Layout.
5) Falta plot stamp (prancha sem identificação). Sintoma: gráfica imprime 12 pranchas e ninguém sabe qual é qual. Solução: ativar Plot stamp on no PLOT, ou inserir carimbo manual no Paper Space.
Antes de mandar pra gráfica, abra o PDF gerado: linhas pretas? Escala bate no escalímetro? Carimbo visível? Margens livres? Se sim, prancha aprovada. Se não, volta pro PLOT.
Leia também: Como sair da viewport no AutoCAD: dicas e truques
O olhar do arquiteto
Num escritório, plotar não toma tempo porque ninguém reconfigura o Plot toda vez. Salve um Page Setup nomeado (ex.: "PDF-A1-Preto") com plotter, paper size, escala e o arquivo .ctb já definidos — plotar vira dois cliques e nunca sai errado. E crie o hábito de dar Preview antes de clicar em OK: são três segundos que evitam a viagem à gráfica com a prancha cinza ou fora de escala. Padronizou uma vez, entrega no prazo pra sempre.
Conclusão: PLOT dominado é prancha entregue na hora
Dominar o PLOT no AutoCAD não é decorar onde fica cada campo — é entender que cada um existe por uma razão: cor controla espessura, escala mora na viewport, Paper Space é a folha, Model é o mundo.
Com Page Setup salvo, .ctb correto e Layout bem-configurado, plotar deixa de ser sofrimento e vira gesto automático: Ctrl+P, Page Setup A3-Mono-PDF, OK. PDF na mão em 30 segundos.
Próximo passo: aprenda os comandos avançados do AutoCAD para projetar mais rápido. Os cursos da Mobflix têm trilhas específicas para arquitetura, do projeto à plotagem profissional.
Fontes e referências
- Autodesk — documentação oficial do AutoCAD: comando
PLOT, Page Setup Manager, Plot Style Tables (.ctb/.stb) e o driver DWG To PDF.pc3. - Autodesk — publicação em lote de pranchas com o comando
PUBLISH. - ABNT NBR 16752:2020 — formatos de folha e apresentação de desenho técnico (base para a escolha de paper size e escala).
Perguntas Frequentes
Qual o atalho para plotar no AutoCAD?
O atalho oficial é Ctrl+P, que abre a janela completa de PLOT — equivalente a digitar PLOT na linha de comando.
Para configurar a página sem plotar imediatamente, use PAGESETUP. Para múltiplas pranchas em lote, use PUBLISH.
Plot, Publish ou Export PDF: qual usar?
PLOT gera uma folha por vez, com controle total. PUBLISH agrupa vários layouts em um PDF único, ideal para projeto executivo completo.
EXPORTPDF é um PLOT simplificado e rápido, sem acesso ao Plot Style Table — bom para PDF de visualização, ruim para entrega oficial.
Por que minha prancha sai cinza ao plotar?
Quase sempre é o Plot Style Table. Com acad.ctb, cada cor vai para a saída como está; ao imprimir em preto e branco, as cores claras viram cinza pálido e o desenho perde legibilidade.
Troque para monochrome.ctb na janela do PLOT. Ele força toda cor a preto sólido antes do dispositivo e mantém Use object lineweight — ou seja, a espessura continua vindo do objeto/layer.
Para atribuir espessura por cor, use um .ctb color-dependent customizado no Plot Style Table Editor.
Devo plotar do Model Space ou do Layout?
Sempre do Layout (Paper Space). Ele permite escala travada por viewport, carimbo fixo, Page Setup salvo e múltiplas pranchas no mesmo arquivo.
O Model Space serve só para teste rápido sem compromisso de escala. Para entrega oficial, Layout sempre.
Como travar a escala da viewport antes de plotar?
Selecione a borda da viewport, abra Properties com Ctrl+1 e mude Display locked para Yes.
Sem essa trava, qualquer zoom dentro da viewport altera a escala da planta, e a prancha sai fora de escala no PDF.
