Resposta rápida
Como fazer um carimbo de arquitetura no AutoCAD?
Você tem dois caminhos. O mais rápido é não desenhar nada: inserir um carimbo pronto — de um template do próprio AutoCAD ou de um arquivo .dwg que você baixa ou reaproveita — com o comando INSERT. Se quiser o seu, desenhe o quadro no Layout (Paper Space), crie os campos com ATTDEF para eles ficarem preenchíveis, e agrupe tudo num bloco com BLOCK. Em qualquer caso, o carimbo fica no canto inferior direito da folha e tem 180 mm de largura (ABNT NBR 16752). Abaixo, os dois caminhos passo a passo.
O jeito mais rápido: usar um carimbo pronto
Se você só precisa de um carimbo agora, não perca tempo desenhando. Há três formas de inserir um pronto:
- Comece por um template com carimbo. Ao criar um desenho novo (
NEW), escolha um template que já traz folha e carimbo — o AutoCAD inclui modelos como o Tutorial-iArch.dwt e os padrões ISO/ANSI. O Layout já vem com a moldura e o selo prontos para editar. - Insira um bloco de carimbo. Se você tem (ou baixou) um carimbo salvo como
.dwg, useINSERT, aponte o arquivo e clique no canto inferior direito da folha. Pronto. - Puxe do escritório ou da faculdade. A maioria dos escritórios tem um carimbo padrão. Peça o
.dwge insira — é o carimbo oficial, no formato que eles usam.
Depois de inserir, você só preenche os campos (título, escala, data, folha). Se o carimbo pronto foi feito com atributos, um duplo-clique abre todos os campos de uma vez — é o mesmo princípio que você vai montar no seu, logo abaixo.

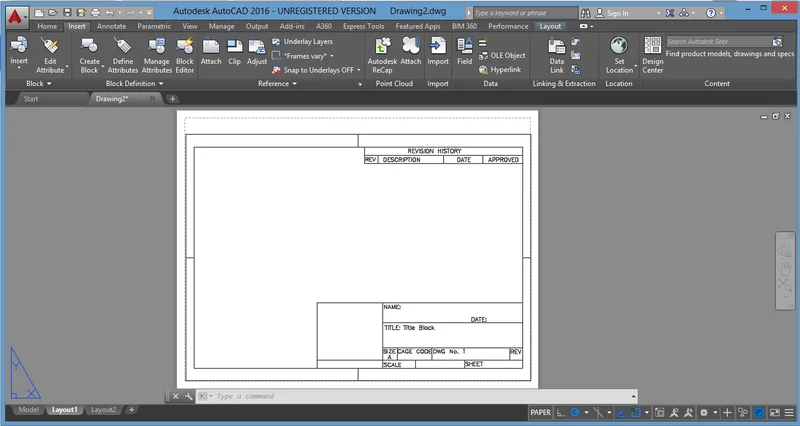

Como fazer o seu carimbo em 6 passos

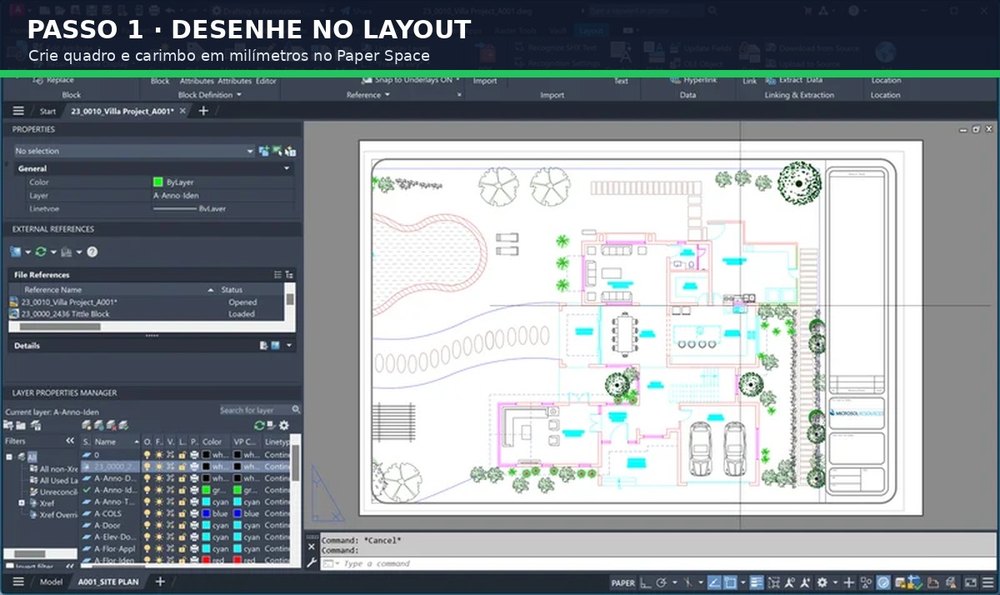

Quer um carimbo com a sua cara? Monte uma vez e reaproveite para sempre. Trabalhe no Layout (Paper Space) — o carimbo é papel, não desenho:
- Desenhe o quadro. Com
RECTANG, faça um retângulo de 180 mm de largura no canto inferior direito da folha. - Divida em células. Use
LINE(ouOFFSET) para criar uma linha por informação: título, escala, data, folha, responsável. - Escreva os rótulos fixos. As palavras que nunca mudam — "Projeto:", "Cliente:", "Escala:", "Data:" — entram com
TEXTouMTEXT. - Crie os campos preenchíveis. Para cada valor que muda de prancha para prancha, use

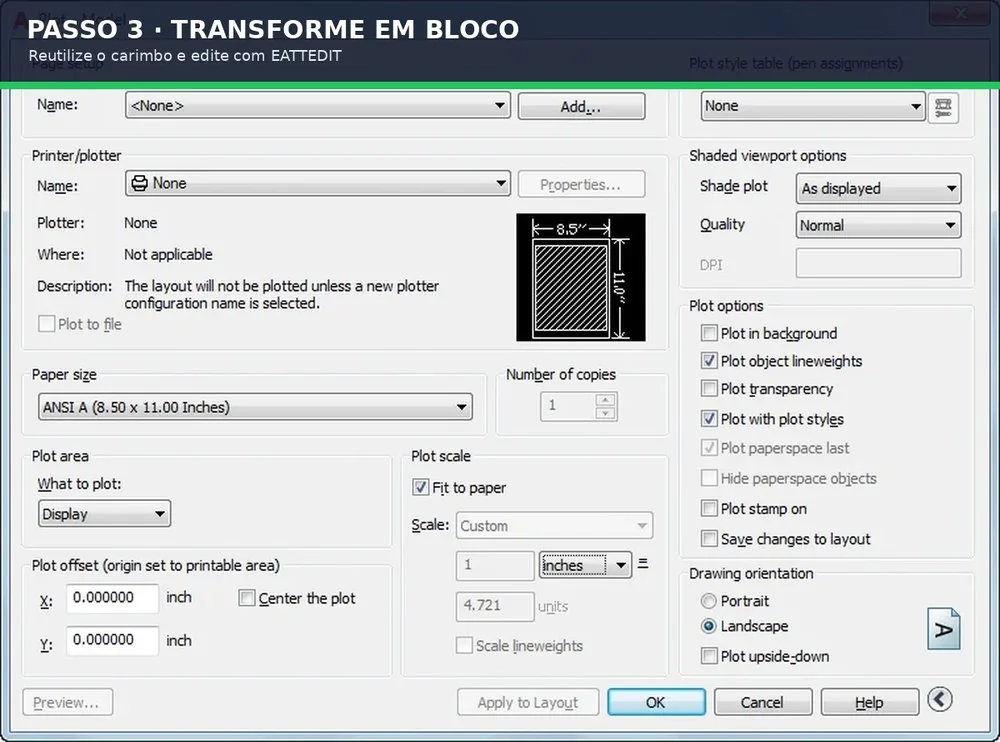

ATTDEF(veja o próximo tópico) em vez de texto fixo. - Agrupe num bloco. Selecione tudo e rode
BLOCK. Dê um nome (CARIMBO_A1) e marque o ponto de inserção no canto do quadro. - Salve para reusar. Use
WBLOCKpara gravar o carimbo como.dwgna sua biblioteca — ou coloque-o no seu template.dwte toda prancha nova já nasce com ele.
| Comando | Para que serve |
|---|---|
RECTANG | Desenhar a folha e o quadro do carimbo |
OFFSET / LINE | Criar as margens e dividir as células |
ATTDEF | Criar um campo preenchível (título, cliente, data…) |
BLOCK | Agrupar tudo em um único bloco |
WBLOCK | Salvar o carimbo como .dwg para usar em qualquer projeto |
INSERT | Inserir o carimbo na prancha |
EATTEDIT | Editar os campos depois (duplo-clique no bloco) |

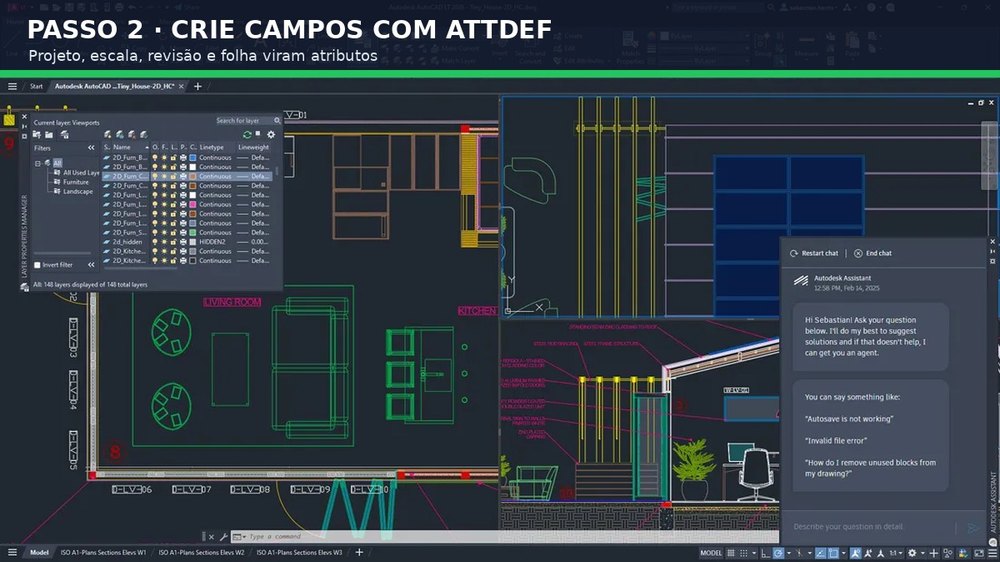

O truque que faz o carimbo se preencher sozinho
É aqui que a maioria erra: digita o nome do cliente, a data e a escala como texto normal. Funciona uma vez — mas na próxima prancha você reabre o arquivo e reescreve tudo à mão. Lento e cheio de erro.
O certo é usar atributos. Um atributo é um campo inteligente criado com ATTDEF (botão Define Attributes, na aba Insert). Você define três coisas:
- Tag — o nome do campo, sem espaço (ex.:
CLIENTE). - Prompt — a pergunta que o AutoCAD faz ao inserir (ex.: "Nome do cliente?").
- Default — um valor padrão opcional.
Faça um atributo para cada valor variável. Depois de virar bloco, ao inserir o carimbo o AutoCAD pergunta cada campo e preenche sozinho. Para mudar algo, dois cliques no bloco (EATTEDIT) — sem precisar explodir o bloco. E campos como data, escala e número da folha podem usar FIELD para se atualizarem sozinhos na hora de plotar a prancha.
O olhar do arquiteto
Num escritório, ninguém redesenha carimbo — ele mora no template (.dwt) como bloco com atributos, um por Layout. O campo que mais evita dor de cabeça é o de revisão: sem ele, ninguém sabe qual é a versão válida da folha na obra. Preencha revisão a cada emissão e você nunca mais discute "qual prancha é a certa".
O que escrever no carimbo
Um carimbo de arquitetura precisa deixar claro de quem é, do que se trata e em que versão está a prancha. Este é o conteúdo mínimo — use como checklist:
| Campo | O que registra |
|---|---|
| Título do desenho | O que é a prancha (ex.: "Planta Baixa — Térreo") |
| Autor / responsável técnico | Nome do arquiteto e registro (CAU ou CREA) |
| Cliente | Para quem o projeto é feito |
| Escala | Escala principal da folha (1:50, 1:100…) |
| Data | Data de emissão |
| Número da folha | Sequência (ex.: 04/12) |
| Revisão | Número, descrição e data de cada revisão |

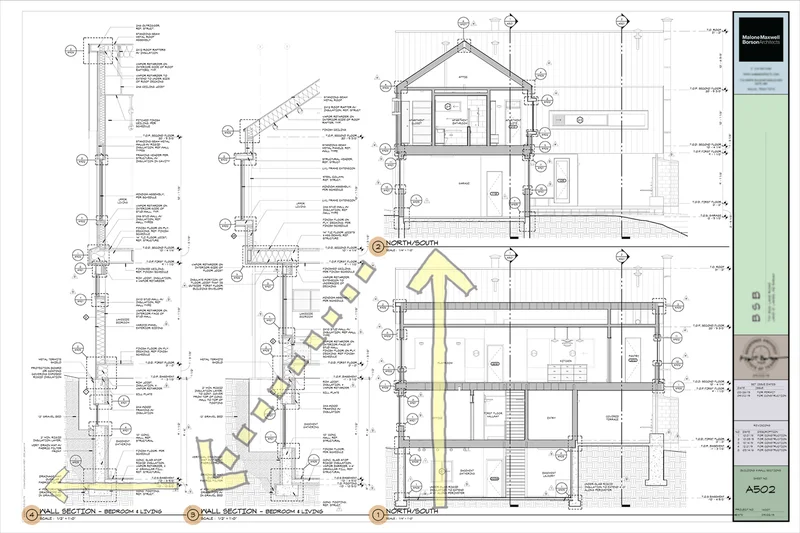

Tamanho e posição: o mínimo da norma
Não precisa decorar norma para fazer um carimbo certo. Só três regras da ABNT NBR 16752:2020 (que substituiu a antiga NBR 10068) resolvem: o carimbo fica no canto inferior direito, tem 180 mm de largura e a folha usa 25 mm de margem à esquerda (a de arquivamento) — vale de A0 a A4. Isso garante que, ao dobrar qualquer prancha no tamanho A4, o carimbo apareça na face de cima. Só cuidado com um ponto: monte tudo no Layout, em 1:1, e não no Model Space junto do desenho. Se essa divisão ainda confunde, vale ver antes como colocar na escala do AutoCAD — é o mesmo princípio.
3 erros que estragam o carimbo
- Fazer no Model Space. O carimbo é papel: ele vive no Layout, em 1:1. No Model, sai do tamanho na plotagem.
- Usar texto fixo em vez de atributo. Sem
ATTDEF, cada prancha é reescrita à mão. Com atributo, é só responder e pronto. - Não salvar para reusar. Se o carimbo não está no
.dwgde biblioteca ou no template, você recomeça do zero toda vez.
Perguntas Frequentes
O carimbo deve ficar no Model Space ou no Paper Space?
No Paper Space, ou seja, no Layout. O carimbo representa a folha de papel, não o projeto — por isso vive no Layout, em escala 1:1, junto da moldura da folha. O desenho fica no Model Space (em tamanho real) e aparece na prancha através de uma viewport. Montar o carimbo no Model é um erro clássico: ele passa a depender da escala do desenho e sai do tamanho na hora de plotar.
Qual é a largura correta do carimbo pela ABNT?
A ABNT NBR 16752:2020 define a legenda (o carimbo) com 180 mm de largura e altura variável, posicionada no canto inferior direito da folha. Essa largura vale para todos os formatos da série A (A0 a A4) e é o que garante que o carimbo continue visível quando a prancha é dobrada no tamanho A4 para arquivamento.
Qual a diferença entre texto comum e atributo no carimbo?
Texto comum é fixo: para mudar o cliente ou a data você apaga e reescreve à mão em cada prancha. Atributo é um campo inteligente, criado com o comando ATTDEF, que faz parte do bloco do carimbo. Ao inserir o carimbo, o AutoCAD pergunta o valor de cada atributo (título, escala, data…) e preenche sozinho. Para editar depois, dois cliques no bloco abrem todos os campos. É o que torna o carimbo reutilizável sem retrabalho.
Como reaproveitar o mesmo carimbo em vários projetos?
Duas formas. Salve o carimbo como bloco independente com o comando WBLOCK, gerando um arquivo .dwg que você guarda numa pasta de biblioteca e insere em qualquer desenho. Melhor ainda: coloque o carimbo, já como bloco com atributos, dentro do seu arquivo de template (.dwt). Assim toda prancha nova nasce com o carimbo certo, no lugar certo, sem precisar inserir nada.
Quais informações são obrigatórias no carimbo de um projeto de arquitetura?
O conjunto mínimo inclui: identificação do desenho (título da prancha), autor e responsável técnico com o registro profissional (CAU ou CREA), proprietário/cliente, escala, data de emissão, número da folha (ex.: 04/12) e o histórico de revisões. Esse conteúdo atende à NBR 16752 e à prática de escritório, e é o que permite identificar, versionar e arquivar cada prancha com segurança.
Conclusão
Fazer carimbo no AutoCAD é rápido quando você escolhe o caminho certo: inserir um pronto quando dá, ou montar o seu uma vez como bloco com atributos e reaproveitar para sempre. Guarde-o no template, e cada prancha nova já nasce com o selo no lugar — com a cara de um projeto profissional.
Fontes e referências
- ABNT NBR 16752:2020 — Desenho técnico — Requisitos para apresentação em folhas de desenho (substitui a NBR 10068; legenda de 180 mm no canto inferior direito).
- ABNT NBR 6492 — Representação de projetos de arquitetura.
- Autodesk — documentação oficial do AutoCAD: atributos de bloco (
ATTDEF), blocos (BLOCK/WBLOCK), campos (FIELD) e templates.
