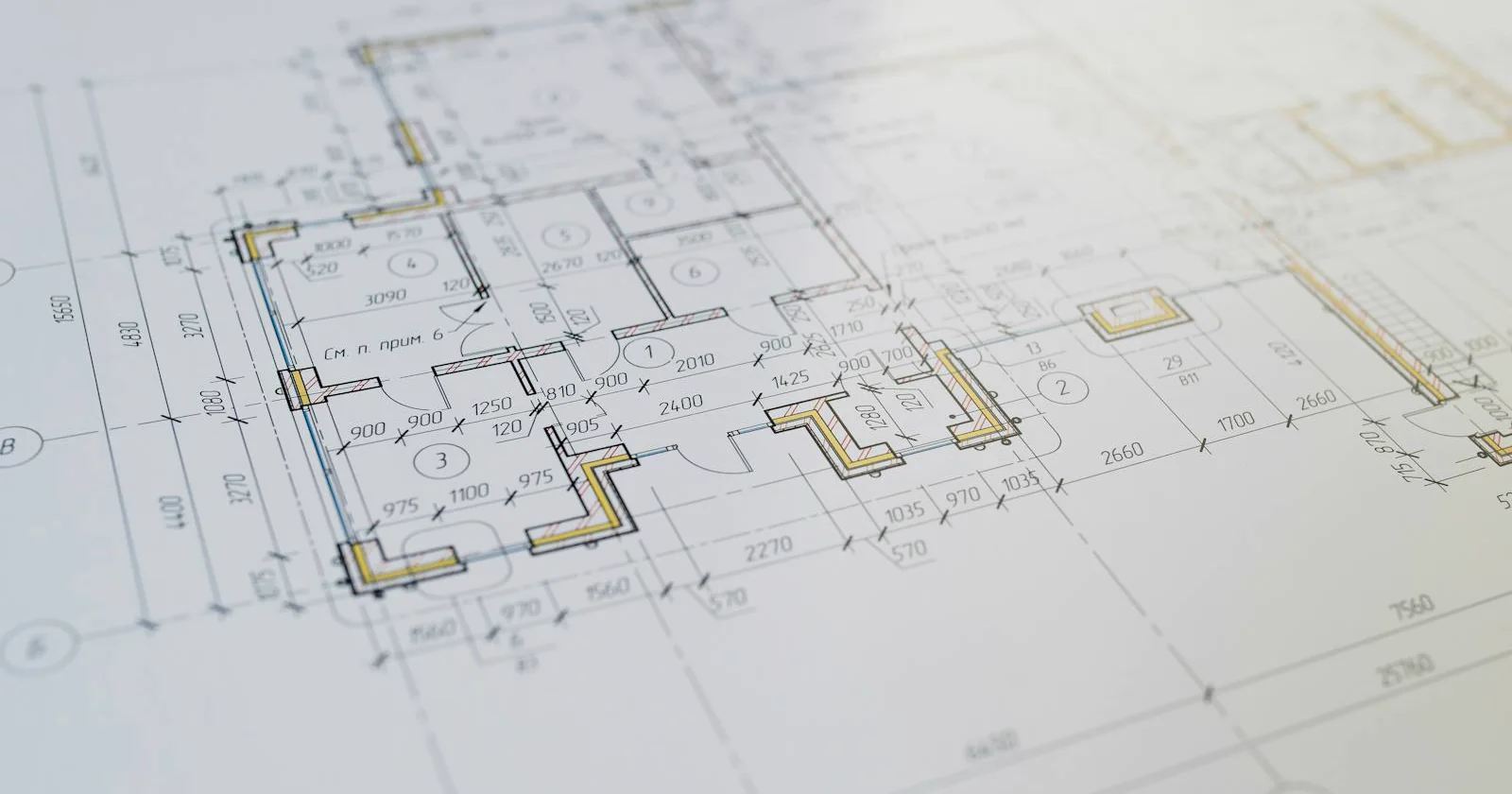

Sexta-feira, 17h. O estagiário leva a prancha para a gráfica copiar e o atendente devolve: "não dá para plotar, a escala não bate com o A1". O arquiteto do escritório vai precisar redesenhar o carimbo no domingo.
Esse é o tipo de erro que ninguém ensina direito na faculdade. Não é desenhar bonito que reprova — é não saber qual escala de redução do desenho técnico usar, em que formato de papel, com que altura de texto.
Este guia resolve isso. Você vai sair daqui com tabela de escala por tipo de prancha, formato NBR 10068 ao lado, altura de texto certa e os 5 erros que devolvem prancha. Sem decoreba: só o que o mercado brasileiro cobra.
1. A cena: prancha errada, gráfica recusa, fim de sexta
O nome do estagiário pode mudar. A cena é sempre a mesma.
Ele desenhou a planta no AutoCAD "em escala", jogou no layout, mandou plotar. A gráfica abriu o PDF e a porta de 80 cm aparecia com 40 cm de largura no papel. Escala 1:2 onde devia ser 1:50.
O atendente da gráfica não é arquiteto, mas viu o problema na hora: o carimbo dizia "Escala 1:50" e a régua dele media 40 cm na porta. Inconsistência. Recusou.
O que faltou? Três coisas que vamos destrinchar abaixo.
Entender o que escala de redução de fato significa. Saber qual escala vai com qual prancha. E configurar o viewport do CAD para que o que sai no papel bata com o carimbo.
2. O que é escala de redução (explicado como criança de 10 anos)
Pega uma régua. Se você quiser desenhar sua casa de 10 metros num papel de 20 cm, o que faz?
Divide. 10 metros = 1.000 cm. 1.000 cm em 20 cm = razão de 50 para 1. Cada 50 cm da realidade vira 1 cm no papel. Isso é escala 1:50.
A fórmula formal: escala = medida no desenho ÷ medida real. Se 1 cm no papel representa 50 cm na obra, a escala é 1:50. Se representa 100 cm, é 1:100.
Quanto maior o segundo número, mais o desenho "encolhe" em relação à realidade.
Termo importante: escala de redução é quando o desenho é menor que a peça real (planta de casa, mapa, fachada). Escala de ampliação é o contrário — usada em peça pequena, tipo parafuso 2:1.
Em arquitetura, 99% do tempo trabalhamos com redução. Por isso o termo virou sinônimo de "a escala da prancha".
3. NBR 8196 e a família de escalas: 1:1 até 1:2000
A norma que rege escala em desenho técnico no Brasil é a NBR 8196 (Desenho técnico — emprego de escalas). Ela não inventa: padroniza o que o mundo já usava.
A norma define uma família fechada de escalas. Você não escolhe um número qualquer — escolhe um da lista. Isso evita carimbos do tipo "1:37" que confundem leitor.
| Escala | Uso típico em arquitetura | Cabe em |
|---|---|---|
| 1:1 | Detalhe natural (rejunte, perfil de batente) | A4/A3 |
| 1:2 / 1:5 | Detalhe de mobiliário, esquadria | A3/A2 |
| 1:10 | Detalhe construtivo (impermeabilização, painel) | A2/A1 |
| 1:20 | Detalhe de banheiro, cozinha, escada | A1 |
| 1:25 | Ampliação de área molhada | A1 |
| 1:50 | Planta humanizada, apresentação | A1 |
| 1:75 | Planta executiva (padrão BR) | A1 |
| 1:100 | Planta geral (padrão EUA) | A1/A2 |
| 1:200 | Planta de situação, implantação | A1/A2 |
| 1:500 | Lote, gleba pequena | A1/A2 |
| 1:1000 / 1:2000 | Urbano, masterplan, mapa de cidade | A0/A1 |
Repare na lógica: 1, 2, 5 e seus múltiplos por 10. Você nunca vai ver na NBR uma escala 1:30 ou 1:80. Se aparecer num projeto, fuja — sinal de que o autor não sabia o que estava fazendo.
A NBR 6492 (Representação de projetos de arquitetura) complementa, dizendo quais escalas combinam com quais documentos. As duas se conversam.
Quer entender a base completa da norma? Veja o guia ABNT NBR 6492 e a estrutura de fases em ABNT NBR 13532.

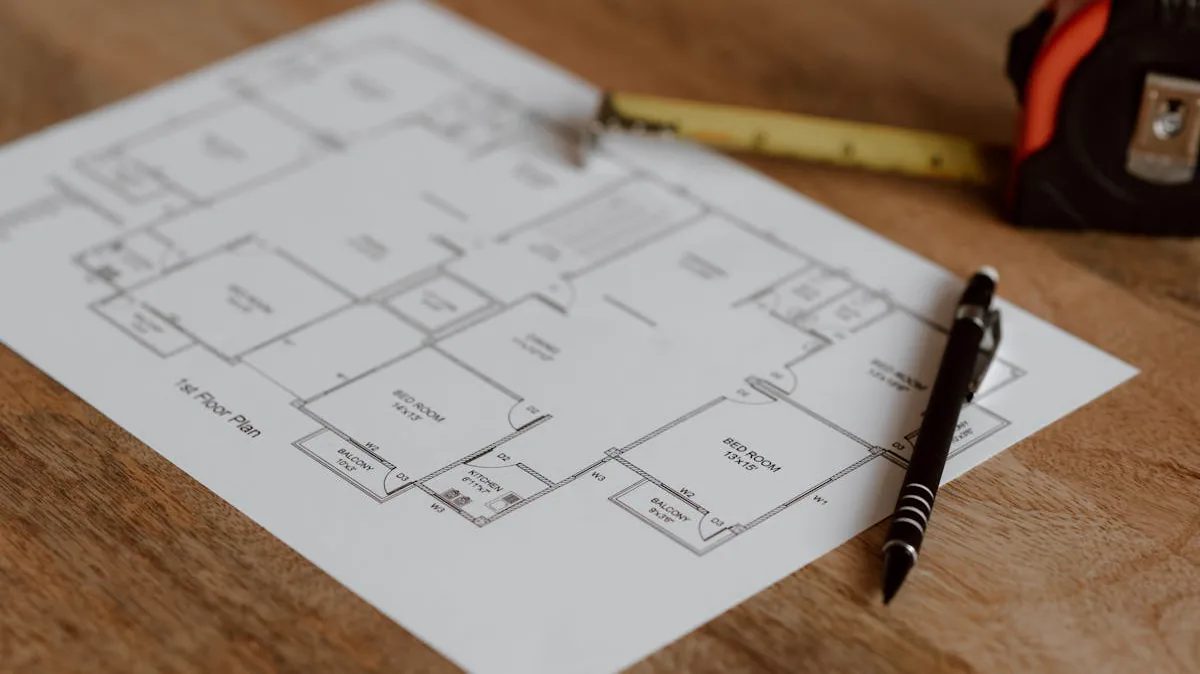

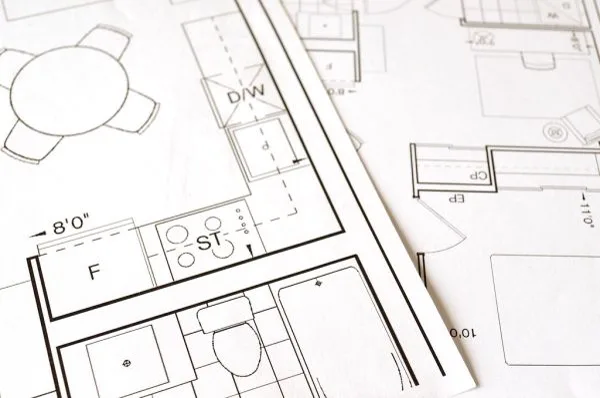

4. Como escolher escala por tipo de prancha
Aqui está a tabela mental que todo arquiteto carrega:
- Apresentação ao cliente (planta humanizada): 1:50. Detalha mobília, vegetação, textura. É o ímã visual.
- Planta executiva para obra (padrão brasileiro): 1:75. Mais econômico em papel, ainda legível.
- Planta executiva (padrão americano): 1:100. Cabe casa inteira em A2, comum em escritórios internacionais.
- Cortes e fachadas: mesma escala da planta. Coerência ajuda leitura cruzada.

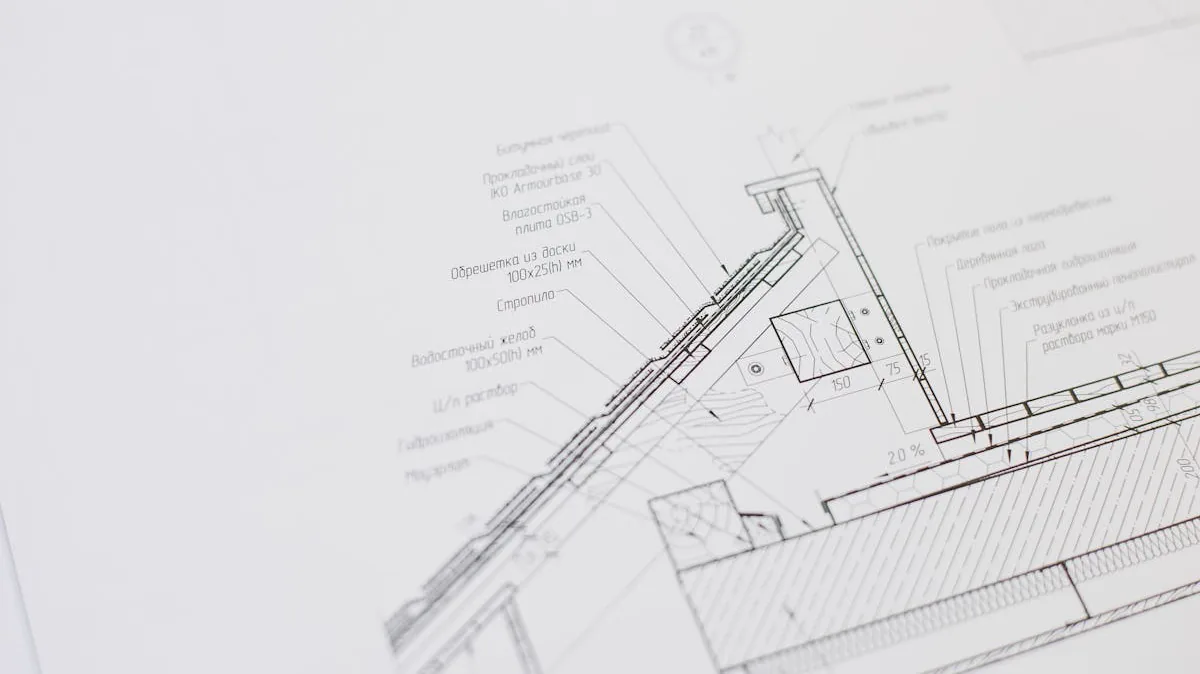

- Detalhe construtivo: 1:20 (esquadria, banheiro) ou 1:10 (impermeabilização, peitoril).
- Planta de situação (lote no entorno): 1:200 ou 1:500. Depende do tamanho do terreno.
- Urbano e masterplan: 1:1000 ou 1:2000.
Regra de bolso: escala maior (1:20, 1:50) quando precisa detalhar. Escala menor (1:200, 1:500) quando precisa contextualizar.
Confusão clássica: chamar 1:50 de "escala menor" porque o número 50 é menor que 100. É o contrário — 1:50 tem o desenho maior no papel.
Quem trabalha com humanização sabe: planta 1:50 abre espaço para mostrar móveis com textura. A planta baixa humanizada nasce dessa decisão. Já o detalhe de obra vive em 1:20.
5. NBR 10068: o formato de papel que casa com a escala
Não adianta escolher escala se a prancha não couber no papel. A NBR 10068 (Folha de desenho — Layout e dimensões) define a série A em milímetros:
| Formato | Dimensões (mm) | Quando usar |
|---|---|---|
| A0 | 1189 × 841 | Projeto grande, urbano, masterplan |
| A1 | 841 × 594 | Padrão executivo de arquitetura |
| A2 | 594 × 420 | Projeto residencial enxuto |
| A3 | 420 × 297 | Apresentação compacta, reunião |
| A4 | 297 × 210 | Memorial, ART, anexo |
Cada formato A vira o próximo se você dobra ao meio. A0 dobrado = A1. A1 dobrado = A2. Isso facilita: encolheu na gráfica? Você sabe exatamente em quanto.
O padrão internacional ANSI (americano) usa outra série: ANSI A (8,5 × 11 polegadas), B, C, D, E. Não bate com a série A. Se receber projeto americano, atenção redobrada na conversão.
Combo que funciona para casa de 200 m²: planta 1:75 em A1. A casa cabe com folga, sobra espaço para cotas, e o carimbo da folha com legenda no AutoCAD não fica espremido.
6. Scale bar (escala gráfica) vs escala numérica
Toda prancha tem duas formas de informar escala:
Escala numérica — texto no carimbo: "Esc. 1:50". Simples, direto.
Mas tem um problema: se a folha for reduzida na gráfica (sair em A3 em vez de A1), o número mente. Continua escrito 1:50, mas a obra agora cabe em metade do papel.
Escala gráfica (scale bar) — uma régua impressa no desenho, geralmente perto do carimbo. Quando a folha encolhe, a régua encolhe junto. Você sempre pode pegar um escalímetro, encostar na barra e ler a medida real.
Boa prática profissional: sempre ter as duas. Numérica para leitura rápida, gráfica para segurança em caso de reprodução. A escala gráfica em arquitetura existe exatamente para esse cenário.
A scale bar tradicional tem segmentos de 1 m, 5 m e 10 m em planta arquitetônica. Em planta urbana, escala em 50 m, 100 m, 200 m. Detalhe construtivo: 10 cm, 50 cm, 1 m.
Para entender por que cada planta exige escala numérica e gráfica juntas, veja também as escalas numéricas em arquitetura.
7. Drawing Scale Factor: a fórmula da altura de texto
Aqui está o pulo do gato que faculdade não ensina. Texto numa prancha precisa ter altura mínima de 1,8 mm no papel plotado (NBR 8402, regra prática). Abaixo disso, o leitor não enxerga.
Mas no AutoCAD você desenha em unidades de modelo, em escala real. Se o texto tem 1,8 mm no papel e a planta está em 1:100, o texto no Model precisa ter quanto?
Altura no Model = Altura no Papel × Fator de Escala
O fator (Drawing Scale Factor, DSF) é o número da direita da escala. 1:100 = DSF 100. 1:50 = DSF 50. Então:
- Escala 1:50: texto 1,8 mm no papel × 50 = 90 mm no Model = 9 cm.
- Escala 1:75: 1,8 mm × 75 = 135 mm = 13,5 cm.
- Escala 1:100: 1,8 mm × 100 = 180 mm = 18 cm.
- Escala 1:200: 1,8 mm × 200 = 360 mm = 36 cm.
A mesma lógica vale para cota, hachura e espessura de linha. Quem desenha em Model precisa ter um DimStyle por escala — ou usar Annotative para o AutoCAD escalar sozinho.
Veja como configurar isso no guia como colocar na escala do AutoCAD.
Erro clássico do estagiário: desenhar com texto 2,5 mm direto no Model. Vai aparecer microscópico em qualquer escala arquitetônica. A gráfica plota e o engenheiro nem consegue ler a sala.
8. 5 erros que devolvem a prancha (e como prevenir cada um)
1) Escala errada para o tipo de prancha
Apresentar planta em 1:200 para o cliente. Mostrar detalhe de banheiro em 1:50. Em ambos casos o leitor não enxerga nada do que importa. Prevenção: tabela do tópico 4 colada no monitor.
2) Esquecer a scale bar
Plotar a prancha só com escala numérica. A gráfica encolhe para A3, a escala numérica mente, o engenheiro mede com escalímetro e acha cota errada. Prevenção: bloco de scale bar no template do escritório.
3) Texto ilegível no plotado
Texto com 2,5 mm no Model, plotado em 1:100, vira 0,025 mm no papel. Invisível. Prevenção: usar texto Annotative ou tabela DSF do tópico 7.
4) Escala mista no mesmo desenho
Planta em 1:75 e tabela de quantitativos em 1:50 na mesma viewport. Hachuras saem com densidades diferentes, cotas com tamanhos diferentes, confusão geral.
Prevenção: uma escala por viewport. Misturou? Criar viewport separada.
5) Marcação de cota que não bate
O DimStyle está em 1:50, mas a viewport plota em 1:100. As cotas saem com o dobro do tamanho que deveriam.
Prevenção: sempre configurar DimScale = DSF (50 para 1:50, 100 para 1:100) ou ativar Annotative em todos os DimStyles.
Erro 5 é o mais comum em entrega final. Parece certo na tela, mas a impressão expõe o problema.
Para fechar o ciclo todo (do CAD ao papel), veja como plotar no AutoCAD e o passo a passo de como fazer planta baixa no AutoCAD.
Ponto-Chave
Escala de redução não é só o número no carimbo. É o pacote: razão correta, formato NBR 10068 compatível, altura de texto pelo DSF e scale bar de segurança.
Os 5 erros do tópico 8 reprovam mais prancha que qualquer outro fator.
Conclusão: a escala é o contrato
A escala de redução é o contrato entre o papel e a obra. Quando o pedreiro mede a parede com a trena e bate com a cota da prancha, é porque alguém respeitou a NBR 8196 lá atrás.
Resumo do guia: escolha a escala pela função (apresentação x executivo x detalhe), case com formato da NBR 10068, calcule altura de texto pelo DSF, coloque scale bar sempre, e revise antes de plotar.
Próximo passo: abra o AutoCAD, crie um template com layout A1, viewport 1:75, DimStyle escalado e bloco de scale bar. Salve como DWT. A próxima planta parte daí.
Quer aprender essas configurações em passo a passo gravado? O curso de AutoCAD da Mobflix tem o módulo de plotagem com escala — exatamente o que falta na faculdade.
Perguntas Frequentes
Qual escala usar para planta baixa de residência?
Apresentação ao cliente: 1:50 (mais detalhe, mais ímã visual).
Executivo plotado em A1: 1:75 (padrão de mercado no Brasil).
Lote ou térreo grande que não cabe em A1 a 1:75: passa para 1:100.
Qual a diferença entre escala 1:50 e 1:100?
1:50 mostra o dobro do tamanho de 1:100 no papel. Cada metro real vira 2 cm em 1:50 e 1 cm em 1:100.
Em prática: 1:50 é melhor para detalhar mobiliário e cota fina; 1:100 é melhor para visão geral do lote.
Para que serve a scale bar (escala gráfica) na prancha?
A scale bar é uma régua impressa no canto da prancha. Funciona como seguro: se a folha for reduzida na gráfica (sair em A3 em vez de A1), a escala numérica mente.
A barra, porém, encolhe junto com a folha e continua válida. Boa prática: ter as duas (numérica e gráfica) em toda prancha.
Qual escala a NBR 8196 recomenda para detalhes construtivos?
A NBR 8196 (Desenho técnico — emprego de escalas) lista 1:1, 1:2, 1:5, 1:10, 1:20 e 1:25 como escalas de detalhe.
No dia a dia: esquadria fica em 1:20, detalhe de impermeabilização em 1:10, perfil de batente em 1:2 ou 1:5.
Por que a gráfica recusou minha prancha em A1?
Três motivos clássicos. Primeiro: a folha não está em formato NBR 10068 (A1 = 841 × 594 mm).
Segundo: a escala configurada no AutoCAD não bate com o viewport (1:50 no carimbo, mas a viewport está em 1:100).
Terceiro: o texto saiu com altura inferior a 1,8 mm no plotado e ficou ilegível. Reveja os três antes de mandar de novo.
