Reunião de equipe, terça à tarde. O estagiário entrega o set de pranchas e solta a frase: "a planta de situação eu fiz em 1:200, que é uma escala grande, é maior que 1:50." O escritório inteiro para de digitar.
Calculadora de escala
É um erro tão comum que virou piada de redação técnica. E confunde de estudante a coordenador que parou de plotar prancha há cinco anos. A nomenclatura é contraintuitiva.
Este guia desfaz o nó: o que é escala maior e menor, a tabela completa das escalas de arquitetura, o que significa Drawing Scale Factor e os 5 erros que reprovam prancha na entrega. A calculadora acima resolve as três contas na hora.
1. A cena: o estagiário que disse "1:200 é maior que 1:50"
O nome muda, o erro não. Estagiário olha o número, vê 200, vê 50, conclui que 200 é maior. Lógica básica de aritmética.
Só que escala não é número solto. É razão. 1:200 não quer dizer "duzentos" — quer dizer um para duzentos. Um centímetro no papel representa 200 cm na obra.
Em 1:50, um centímetro no papel representa 50 cm. A obra é a mesma. O que muda é quanto dela cabe no papel.
Se a obra é a mesma e em 1:50 cada centímetro cobre menos metros, então a planta em 1:50 sai maior no papel. É essa a "escala grande".
2. A confusão fundamental: por que 1:50 é a escala maior
Imagina uma pizza. Se você corta em 4 fatias, cada fatia é grande. Se corta em 200 fatias, cada uma é minúscula.
O denominador da escala é o número de "fatias" em que você dividiu a realidade. Quanto mais fatias, menor cada uma. Quanto menor o denominador, maior cada pedaço.
Escala maior = denominador menor. 1:50 tem denominador 50. 1:200 tem denominador 200. 50 é menor. Portanto 1:50 é a escala maior.
Outro jeito de ver: a fórmula é escala = medida do desenho ÷ medida real. 1:50 é a razão 1/50, ou 0,02. 1:200 é a razão 1/200, ou 0,005.
0,02 é quatro vezes maior que 0,005. Logo 1:50 é quatro vezes maior que 1:200. Mesma porta de 80 cm vira 1,6 cm no papel em 1:50 e 0,4 cm em 1:200.
Ponto-Chave
Escala maior tem denominador menor. 1:1 > 1:50 > 1:200 > 1:2000.
Quanto maior a escala, mais detalhe o desenho mostra. Quanto menor, mais área cabe no papel.
3. NBR 8196 e NBR 6492: a tabela oficial das escalas
A referência clássica é a NBR 8196 (Desenho técnico — emprego de escalas). Ela definia a família fechada de escalas — a lógica de não inventar "1:37" vem dela.
Atenção: a NBR 8196 foi cancelada pela ABNT, sem substituta direta em vigor (confira a situação no catálogo oficial). A série que ela padronizava, baseada na ISO 5455, segue como referência de boa prática.
Para arquitetura, a norma vigente é a NBR 6492 (Representação de projetos de arquitetura), revisada em 2021. É ela que orienta qual escala usar em cada documento de projeto.
| Escala | Categoria | 1 cm no papel = | Onde usa |
|---|---|---|---|
| 1:1* | Natural | 1 cm | Perfil de batente, rejunte |
| 1:2* | Maior (detalhe) | 2 cm | Esquadria, ferragem |
| 1:5* | Maior (detalhe) | 5 cm | Encontro de materiais |
| 1:10* | Maior (detalhe) | 10 cm | Detalhe construtivo |
| 1:20* | Maior (detalhe) | 20 cm | Banheiro, escada, mobiliário |
| 1:25 | Maior (detalhe) | 25 cm | Ampliação de área molhada |
| 1:50* | Média | 50 cm | Planta humanizada, apresentação |
| 1:75 | Média | 75 cm | Planta executiva (prática BR) |
| 1:100* | Média | 1 m | Planta geral, contexto métrico |
| 1:200* | Menor | 2 m | Situação, implantação |
| 1:500* | Menor | 5 m | Lote no entorno |
| 1:1000* | Menor (urbana) | 10 m | Quarteirão, setor |
| 1:2000* | Menor (urbana) | 20 m | Masterplan, mapa de cidade |
O asterisco marca a série canônica (1, 2, 5 e múltiplos por dez) herdada da ISO 5455 e da antiga NBR 8196. É a lógica decimal do desenho técnico.
1:25 e 1:75 não estão nessa série, mas são prática consagrada em arquitetura, citada na NBR 6492. Já um "1:30" ou "1:37" foge de tudo — sinal de autor amador.
Quer o desdobramento da NBR 8196 com formato de papel ao lado? Veja a escala de redução no desenho técnico e a base normativa em ABNT NBR 13532.
4. Escalas maiores (1:1 a 1:50): detalhes que cabem no zoom
Escalas maiores são onde a arquitetura mostra os dentes. 1:1 a 1:50 abrem espaço para o detalhe que define obra.

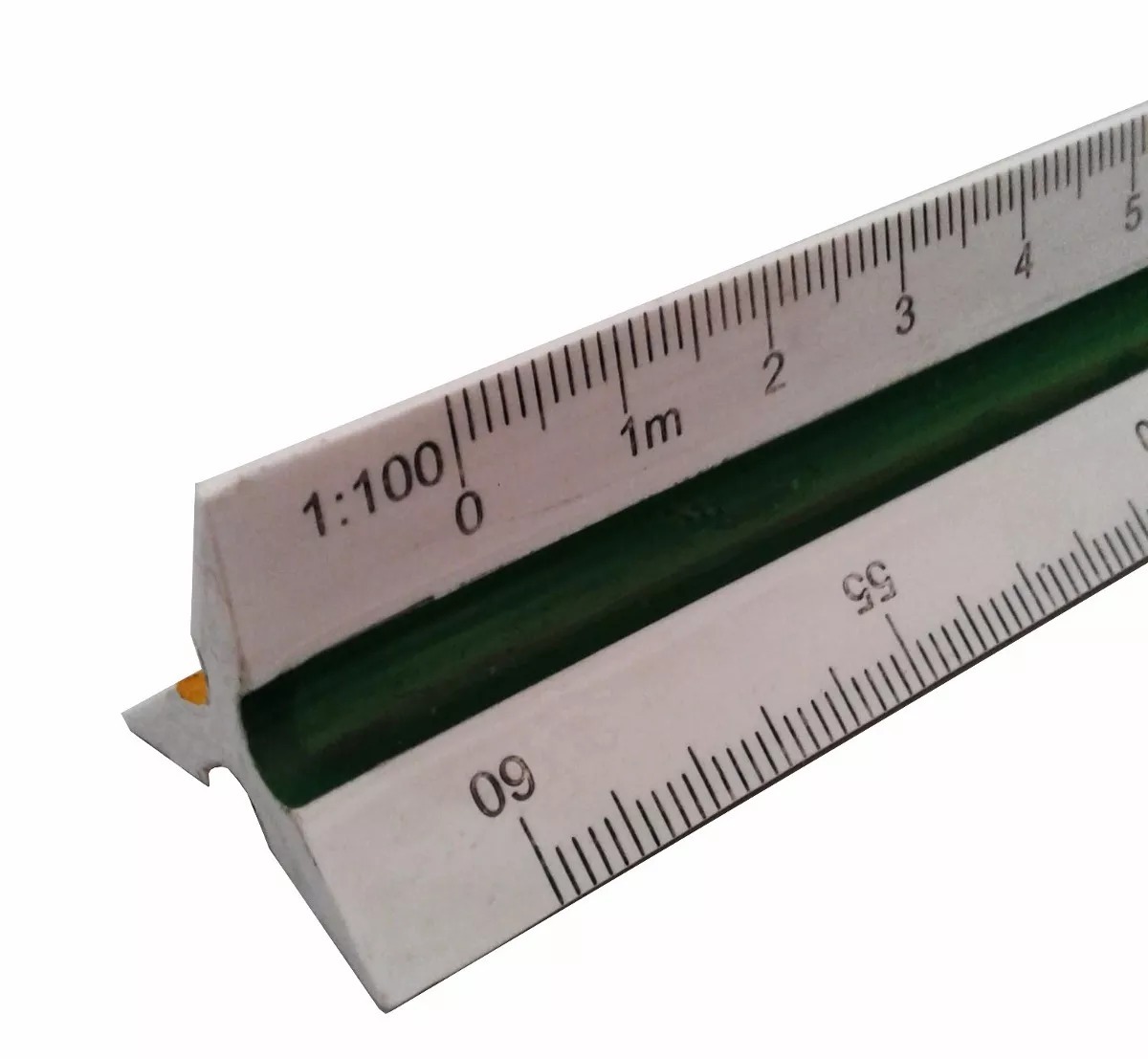

1:1, 1:2 e 1:5 aparecem em pranchas de detalhe natural. Perfil de batente, encontro de piso com soleira, corte de esquadria. O escalímetro lê quase como régua comum.
1:10 e 1:20 são o coração do detalhe construtivo. Impermeabilização de laje, peitoril, escada em corte. Aqui cabe a especificação de espessura de manta e altura de espelho.
1:25 é regional: muito usada em ampliação de área molhada (banheiro, cozinha). Mostra mobiliário fixo com cota fina.
1:50 é a escala da planta humanizada. Mobília, vegetação, textura, sombra. É o ímã visual de apresentação ao cliente. Quem quer cobrar bem entrega prancha em 1:50.
Quem trabalha apresentação sabe: a planta baixa humanizada nasce dessa escala.
5. Escalas médias (1:50 a 1:100): o pão de cada dia do projeto
Se você desenhar uma planta sozinho na vida, vai desenhar em uma escala média. É onde mora a maioria dos projetos.
1:50 reaparece aqui como teto: planta de apresentação ao cliente. Detalhe rico, mobiliário, textura. Ocupa papel A1 com folga em casa pequena.
1:75 é uma das escalas executivas mais usadas no Brasil — ao lado de 1:50 e 1:100, que também dominam a prática. Numa casa de 200 m², ela cabe em A1 com cotas e carimbo, e as cotas finas ainda aparecem.
1:100 é o padrão da Europa e de outros países métricos. Mais econômico em papel, comum em escritórios que usam Revit com template estrangeiro.
Nos EUA o sistema é imperial: a planta sai em frações de polegada, como 1/4"=1'-0" (equivale a cerca de 1:48). Não é 1:100 métrico — é outra lógica de medida.
Diferença prática entre 1:75 e 1:100: uma planta de casa de 200 m² que ocupa ~60% de uma folha A1 em 1:75 encolhe ao ir para 1:100. Mas o quanto ela encolhe engana muita gente.
A razão linear cai para 0,75 (75/100), só que ocupação é área — e área cai com o quadrado: 0,75² ≈ 0,56. Logo 60% × 0,56 ≈ 34%, não 45%. Sobra espaço para tabelas e legendas.
A regra brasileira: cortes e fachadas na mesma escala da planta. Coerência ajuda leitura cruzada. Cliente que abre o set num iPad agradece.
6. Escalas menores (1:200 a 1:2000): da implantação ao território
Escalas menores são para quando você precisa contextualizar em vez de detalhar. A casa some, o lote aparece.
1:200 é a planta de situação clássica: lote, recuos, projeção da edificação no terreno, calçada. O alvará municipal pede aqui.
1:500 mostra o lote no entorno: vizinhos, esquinas, curvas de nível. Útil em laudo de viabilidade e estudo de implantação.
1:1000 é escala de quarteirão. Aparece em plano urbanístico, levantamento de bairro, projeto de calçada.
1:2000 é a escala do masterplan e do mapa de zoneamento. Bairro inteiro, sistema viário, áreas verdes. Aqui a casa do projeto é um pixel.
Hierarquia de set executivo no Brasil: implantação em 1:200 ou 1:500, planta em 1:50, 1:75 ou 1:100, detalhes em 1:20 e 1:10. Cada um na escala onde ele se enxerga.
Para entender como a prancha empacota tudo isso, veja prancha de arquitetura: o que deve conter.
7. Drawing Scale Factor (DSF): a razão inversa que o AutoCAD usa
Aqui é a hora do CAD. Quando você desenha no AutoCAD, desenha em unidades de modelo, em escala real. A parede tem 3 metros de fato.
O Drawing Scale Factor entra na hora da plotagem. É o fator de conversão entre Model e papel. A regra é direta: DSF = denominador da escala.
- Escala 1:50 → DSF = 50
- Escala 1:75 → DSF = 75
- Escala 1:100 → DSF = 100
- Escala 1:200 → DSF = 200
O DSF serve para três coisas no dia a dia: altura de texto, tamanho de cota e densidade de hachura. Todos no Model precisam ser proporcionais ao DSF.
Altura de texto: a NBR 8402 pede mínimo de 2,5 mm no papel plotado. Em 1:100, isso vira 2,5 × 100 = 250 mm = 25 cm no Model. Em 1:50, vira 12,5 cm no Model.
Repare: a mesma altura impressa exige texto duas vezes maior no Model quando a escala dobra. Quem ignora, vê o texto sumir.
Cota: DimScale no AutoCAD precisa bater com o DSF. DimScale 50 para 1:50, DimScale 100 para 1:100. Ou ativar Annotative em tudo e deixar o software resolver.
Hachura: mesma lógica. Hatch pattern com escala 50 em 1:50 sai com densidade visual idêntica à hatch escala 100 em 1:100.
A configuração passo a passo está no guia como colocar na escala do AutoCAD.
É a inversão que confunde: o número da escala diminui (1:50 → 1:100), mas o DSF aumenta (50 → 100). Quanto menor a escala (mais área no papel), maior o fator de conversão no Model.
8. 5 erros clássicos com escala grande e pequena (e como evitar)
1) Falar "escala grande/pequena" sem o contexto da prancha
Apresentar planta em 1:200 dizendo que é "escala grande porque mostra a obra inteira" reprova vocabulário técnico. O correto: 1:200 é escala menor, usada para mostrar área maior.
Prevenção: na dúvida, diga "escala de maior denominador" ou "escala de menor denominador". Remove a ambiguidade.
2) Confundir maior com menor na hora de escolher
Cliente pede "mais detalhe na cozinha" e o arquiteto entrega ampliação em 1:100. O detalhe não aparece porque a escala foi diminuída em vez de aumentada.
Prevenção: precisa de mais detalhe? Vai para o denominador menor (1:50 → 1:20 → 1:10). Precisa de mais contexto? Vai para o denominador maior.
3) Misturar duas escalas na mesma prancha sem indicação
Planta em 1:75 e detalhe ampliado em 1:20 lado a lado, sem texto "Esc. 1:20" embaixo do detalhe. O leitor mede com escalímetro errado e acha que a maçaneta tem 8 cm.
Prevenção: cada desenho na prancha leva sua escala explícita abaixo. Carimbo informa a escala dominante, não a única.
4) Altura de texto não-proporcional à escala
Texto com 2,5 mm no Model plotado em 1:100 sai com 0,025 mm. Invisível. Texto com 30 cm no Model plotado em 1:50 sai com 6 mm — gigante e feio.
Prevenção: tabela mental do DSF colada no monitor, ou usar Annotative em todos os estilos de texto e cota.
5) Plotar com escala errada por configuração mal-definida no viewport
O carimbo diz "Esc. 1:50" mas o viewport está em 1:100. A obra sai com metade do tamanho que deveria. Gráfica recusa, ou pior — vai pra obra e o pedreiro só descobre no concreto.
Prevenção: sempre validar antes de plotar. Comando SCALELISTEDIT no AutoCAD ou Annotative Scale no viewport. E sempre uma scale bar de segurança.
Para fechar o ciclo do CAD ao papel, veja como diagramar prancha de arquitetura.
No escritório, o erro que custa mais caro não é trocar maior por menor — é escolher a escala depois de desenhar. Eu faço o contrário, com uma conta de dez segundos: pego a maior dimensão da obra e divido pela largura útil da folha. Casa de 22 m de frente em prancha A1 (uns 80 cm de largura útil, já descontadas margens): 2.200 ÷ 80 = 27,5. Ou seja, qualquer escala com denominador abaixo de 27,5 não cabe — 1:25 está fora. Subo para a próxima da série que cabe: 1:50. E paro aí de propósito, porque a maior escala que ainda cabe é sempre a que você quer: é ela que mostra mais. Ir para 1:75 ou 1:100 nesse caso é jogar detalhe fora de graça.
Fontes e referências
- ABNT NBR 6492:2021 — Representação de projetos de arquitetura: norma vigente que orienta qual escala usar em cada documento de projeto (planta, corte, fachada, implantação, detalhe).
- ABNT NBR 8196:1999 — Desenho técnico: emprego de escalas: padronizava a família fechada de escalas. Foi cancelada pela ABNT, sem substituta direta; confira a situação atual no catálogo oficial em abntcatalogo.com.br.
- ISO 5455:1979 — Technical drawings: Scales: origem da série canônica 1, 2, 5 e múltiplos por dez, que a NBR 8196 espelhava e que segue como boa prática internacional.
- ABNT NBR 8402:1994 — Execução de caractere para escrita em desenho técnico: define a altura mínima de 2,5 mm para o texto no papel plotado — a base do cálculo do DSF mostrado acima.
- Autodesk — AutoCAD Help: documentação oficial de DIMSCALE, escala anotativa (Annotative) e do comando SCALELISTEDIT — help.autodesk.com.
Conclusão: a escala é uma razão, não um número
O estagiário do início da matéria errou porque comparou número solto. Escala não é número solto — é razão. E na razão, denominador menor significa pedaço maior.
Guarde só isto: denominador menor, desenho maior. O resto — qual escala cabe na folha, quanto o desenho vai ocupar, que altura o texto precisa ter no Model — a calculadora do topo entrega em um clique.
Próximo passo: abra um projeto antigo seu. Identifique cada prancha pela categoria de escala (maior, média, menor) e confira se o uso bate com a tabela da NBR 6492. Onde houver erro de nomenclatura no carimbo, corrija.
Quer aprender escala, plotagem e diagramação em sequência? O curso de AutoCAD da Mobflix tem o módulo de plotagem e escala — exatamente o assunto deste guia, em vídeo.
Perguntas Frequentes
Qual é maior: escala 1:50 ou 1:200?
1:50 é a escala maior. O que vale é o denominador: quanto menor o número à direita, mais detalhe o desenho mostra.
Em 1:50, cada metro real vira 2 cm no papel. Em 1:200, o mesmo metro vira só 0,5 cm. A planta em 1:50 sai quatro vezes maior na folha.
Por que falam em escala grande se o número é menor?
Porque "grande" se refere ao tamanho do desenho na folha, não ao número da razão. Em 1:50 a planta aparece grande no papel.
A nomenclatura veio da cartografia. Em mapa, "escala grande" sempre foi a que mostra mais detalhe — e atravessou para o desenho técnico de arquitetura.
O que é Drawing Scale Factor (DSF)?
É o fator de conversão usado no AutoCAD. Numericamente igual ao denominador da escala: 1:50 tem DSF 50, 1:100 tem DSF 100.
Serve para escalar texto, cota e hachura no Model. Altura no papel multiplicada pelo DSF dá a altura que o elemento precisa ter no desenho.
Posso usar duas escalas na mesma prancha?
Sim, é prática comum. Planta geral em 1:75 com detalhe ampliado em 1:20 ao lado é o caso clássico.
A regra: indicar a escala embaixo de cada desenho, não só no carimbo. E uma viewport por escala no AutoCAD, para não misturar hachuras e cotas.
Qual escala usar para projeto urbano?
Depende do recorte. Lote no entorno fica em 1:500. Quarteirão ou setor de bairro em 1:1000.
Mapa de cidade ou masterplan em 1:2000. São as escalas menores da série ISO 5455, citadas pela NBR 6492, onde 1 cm no papel vira de 5 a 20 metros na realidade.
