Você manda a prancha A1 para o cliente. Ele imprime em A4 na impressora do escritório dele, mede a sala com a régua, e liga dizendo que o quarto tem 1,80 m. O carimbo diz Esc. 1:100 — e o carimbo agora está mentindo.
É esse o serviço que a escala gráfica presta. Ela não é enfeite de prancha nem exigência burocrática: é a única indicação de escala que sobrevive a uma fotocópia.
Abaixo você gera a sua em um clique — e nas seções seguintes eu mostro como ler, como desenhar e onde quase todo mundo erra.
Gerador de escala gráfica
O que é escala gráfica (e o problema que ela resolve)
A escala numérica é a razão escrita: 1:100 quer dizer que 1 cm no papel vale 100 cm na obra. Ela é uma afirmação — e vale só enquanto o papel tiver o tamanho original.
A escala gráfica é uma régua desenhada junto com o projeto, com os valores reais já escritos nela. Ela não afirma nada: ela mostra. E como é desenho, sofre qualquer redução ou ampliação exatamente na mesma proporção que a planta ao lado.
Reduza uma prancha A1 para A3 e o fator é 0,71. O que era 1:100 virou 1:141 — mas o carimbo continua escrito 1:100. Quem medir com escalímetro na face 1:100 vai errar 41% em toda medida que tirar.
A barra gráfica encolheu 0,71 também. O segmento que marcava 5 m continua marcando 5 m, porque ele encolheu junto com os 5 metros de parede desenhados. Não há nada para corrigir.
Esse é o motivo de a escala gráfica aparecer sempre em mapa, em levantamento topográfico e em prancha de concurso: são documentos que circulam reduzidos, ampliados e reimpressos por gente que você nunca vai conhecer.
Se você quer entender o que os números 1:50 e 1:200 significam antes de continuar, o guia irmão é escala grande e pequena: por que 1:50 é maior que 1:200 — inclusive com uma calculadora de escala.

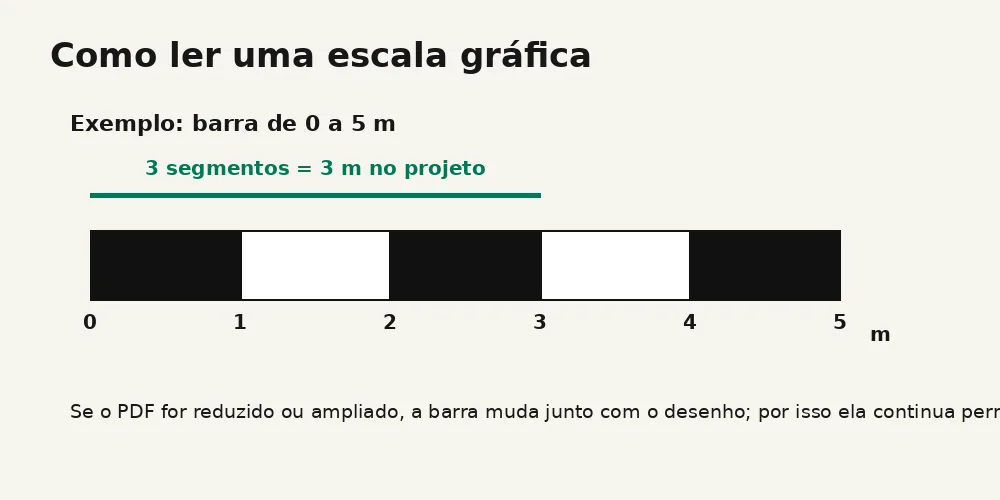

Como ler uma escala gráfica
Quase todo mundo lê errado da primeira vez, e sempre pelo mesmo motivo: o zero não fica na ponta esquerda da barra.
Antes do zero existe um trecho a mais, subdividido em partes menores. Ele não é enfeite nem sobra de desenho: é a parte que te dá precisão nos quebrados.
Na prática, com um compasso de ponta seca ou com a borda de uma folha: marque a distância que quer medir, encoste a marca da direita num dos traços cheios e leia o resto no trecho subdividido. É assim que se tira 13,4 m de uma barra que só tem marcas de 5 em 5.
Como fazer uma escala gráfica: a conta e o passo a passo
A conta é uma linha só:
Em 1:100, uma barra que representa 10 m tem 10 × 100 ÷ 100 = 10 cm de papel. Em 1:200, para ter os mesmos 10 cm você representa 20 m. Em 1:50, representa 5 m.
Repare no padrão: uma barra de 10 cm sempre representa o denominador dividido por 10, em metros. É por isso que 10 cm virou o tamanho padrão de escala gráfica em prancha — dá número redondo em qualquer escala.
O passo a passo, na ordem em que se faz:
- Escolha o comprimento representado em número redondo. A regra prática: denominador dividido por 10, em metros — 5 m em 1:50, 10 m em 1:100, 20 m em 1:200.
- Calcule o comprimento no papel pela fórmula acima. Vai dar 10 cm se você seguiu o passo 1.
- Divida em partes iguais — quatro ou cinco. Mais que isso vira listra e ninguém consegue contar.
- Acrescente um trecho antes do zero, do tamanho de uma parte, subdividido em 5. É o trecho da precisão.
- Preencha alternando cheio e vazio, começando cheio.
- Numere nos limites dos segmentos, nunca no meio. E escreva a unidade uma única vez, no fim.
- Altura da barra: de 2 a 3 mm no papel. Os números, no mínimo 2,5 mm de altura — é o piso da NBR 8402.
- Posicione perto do carimbo, junto da escala numérica. As duas moram lado a lado.
| Escala | A barra representa | Cada parte | Altura no Model do CAD* |
|---|---|---|---|
| 1:20 | 2 m | 0,40 m | 0,06 m |
| 1:25 | 2,5 m | 0,50 m | 0,075 m |
| 1:50 | 5 m | 1 m | 0,15 m |
| 1:75 | 7,5 m | 1,5 m | 0,225 m |
| 1:100 | 10 m | 2 m | 0,30 m |
| 1:200 | 20 m | 4 m | 0,60 m |
| 1:250 | 25 m | 5 m | 0,75 m |
| 1:500 | 50 m | 10 m | 1,50 m |
| 1:1000 | 100 m | 20 m | 3,00 m |
| 1:2000 | 200 m | 40 m | 6,00 m |
* A altura no Model é a que faz a barra sair com 3 mm impressos. É a mesma lógica de altura de texto: multiplique o tamanho desejado no papel pelo denominador da escala.
Escala gráfica no AutoCAD: o jeito que não dá retrabalho
No Model você desenha em medida real, então a barra de 1:100 tem 10 metros de comprimento de verdade. Isso assusta na primeira vez e depois vira natural.
Três formas de fazer, da pior para a melhor:
1. Desenhar solta no Model. Funciona, mas você vai redesenhar em toda escala nova. Não faça.
2. Bloco por escala. Crie um bloco ESC-GRAFICA-100, outro ESC-GRAFICA-200. Insere e pronto. É o que a maioria dos escritórios usa.
3. Bloco anotativo — o certo. Desenhe a barra no tamanho que ela deve ter no papel (10 cm) e marque o bloco como Annotative. O AutoCAD passa a redimensionar sozinho conforme a escala da viewport, e um único bloco serve para o projeto inteiro. Se você já usa texto e cota anotativos, é o mesmo mecanismo.
Onde exatamente ela mora na folha, ao lado do carimbo e da legenda, está em prancha de arquitetura: o que deve conter. Um detalhe que economiza dor de cabeça: cole a escala gráfica no Layout, não dentro da viewport. Assim ela não some quando alguém dá zoom, e continua imprimindo no tamanho certo. A configuração de escala da viewport está detalhada em como colocar na escala do AutoCAD.

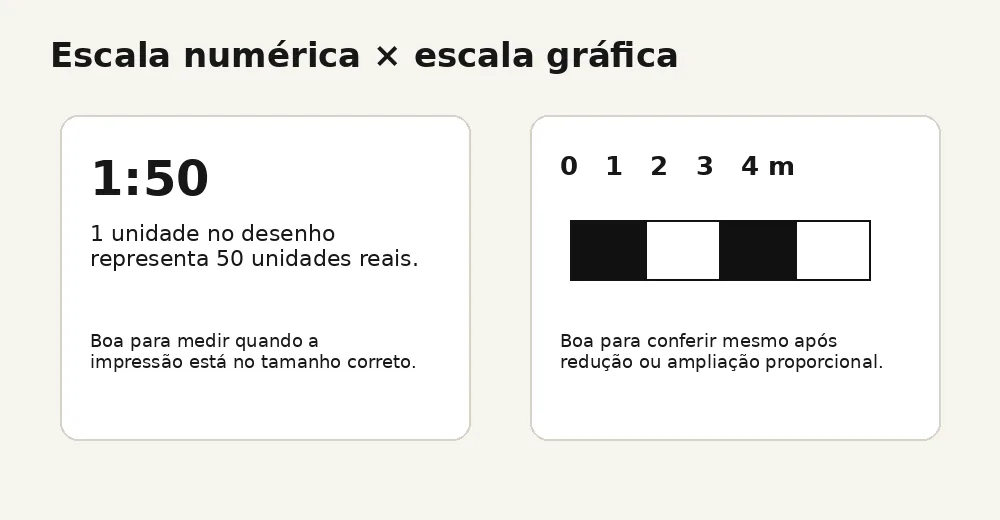

Escala gráfica × escala numérica: qual usar
A pergunta está mal feita. Não é uma ou outra — é as duas, e cada uma cobre uma falha da outra.
| Escala numérica | Escala gráfica | |
|---|---|---|
| O que é | A razão escrita: 1:100 | Uma régua desenhada na prancha |
| Como se usa | Com escalímetro, na face certa | Comparando direto, com qualquer régua ou papel |
| Se a prancha for reduzida | Passa a mentir, e sem avisar | Continua certa |
| Se ninguém tiver escalímetro | Inútil | Funciona |
| Precisão | Exata, é um número | Boa, mas limitada pela espessura do traço |
| Onde é insubstituível | Memorial, especificação, contrato | Mapa, topografia, prancha que vai circular |
Se quiser fundo na razão escrita, o guia é escalas numéricas em arquitetura. Resumindo a decisão: a numérica é a que vale legalmente e a que você usa para projetar. A gráfica é o seguro contra tudo que acontece com a prancha depois que ela sai da sua mão.
Cinco erros que estragam a escala gráfica
1. Desenhar a barra em unidade de papel dentro do Model. Uma barra de 10 cm desenhada no Model de um projeto em metros vira 10 centímetros de verdade — algo do tamanho de um tijolo, invisível na plotagem. No Model, a barra de 1:100 tem 10 m.
2. Esquecer de trocar a barra quando muda a escala. É o erro mais caro dos três primeiros. Você muda a viewport de 1:100 para 1:50 e a barra continua dizendo 10 m onde agora tem 5. O bloco anotativo resolve isso de vez.
3. Numerar no meio dos segmentos. O número marca o limite entre um segmento e outro, nunca o centro. Numerado no meio, a barra fica ilegível para quem mede.
4. Barra pequena demais. Uma escala gráfica de 3 cm não serve para medir nada: qualquer erro de leitura vira um erro grande na obra. Barra curta é enfeite, não instrumento.
5. Colocar só a gráfica e omitir a numérica. A NBR 6492 pede a escala indicada no desenho, e a numérica é a referência formal. A gráfica acompanha, não substitui.
O que as normas realmente dizem
Aqui vale um aviso, porque circula muita citação errada na internet sobre este assunto.
A norma que trata de representação de projeto de arquitetura é a ABNT NBR 6492, revisada em 2021. É ela que exige a escala indicada em cada desenho da prancha e trata da apresentação.
A NBR 8402 é sobre execução de caractere para escrita em desenho técnico — é dela que vem o mínimo de 2,5 mm para os números da sua barra. E a NBR 10068 é sobre folha de desenho: leiaute, margens e posição do carimbo — útil para decidir onde a escala gráfica vai morar.
A família de escalas em si (1, 2, 5 e múltiplos de dez) vinha da NBR 8196, hoje cancelada pela ABNT, e continua registrada na ISO 5455.
Já a NBR 14653, que você vai encontrar citada em vários artigos como norma da escala gráfica, é de avaliação de bens — trata de laudo e valor de imóvel. Não tem nada a ver com o assunto.
A escala gráfica é o item que separa prancha de escritório de prancha de estudante, e não é por sofisticação — é por desconfiança. Quem já viu uma obra ser executada a partir de um PDF que alguém imprimiu "ajustado à página" para de confiar no carimbo. Meu padrão: a barra vai no Layout, do lado da escala numérica, sempre com 10 cm, sempre anotativa. E tem um bônus que ninguém comenta: quando o desenho chega em um celular, no WhatsApp do mestre de obras, a escala numérica não vale absolutamente nada — mas dá para encostar o dedo na tela e comparar com a barra. Em obra, isso já resolveu mais dúvida do que qualquer memorial.
Fontes e referências
- ABNT NBR 6492:2021 — Representação de projetos de arquitetura: exige a indicação da escala em cada desenho e trata da apresentação da prancha.
- ABNT NBR 8402:1994 — Execução de caractere para escrita em desenho técnico: origem do mínimo de 2,5 mm para os algarismos da escala gráfica.
- ABNT NBR 10068:1987 — Folha de desenho: leiaute e dimensões: margens, formatos e posição do carimbo, onde a escala gráfica se apoia.
- ABNT NBR 8196:1999 — Desenho técnico: emprego de escalas (cancelada, sem substituta direta) e ISO 5455:1979: a série canônica de escalas.
- Autodesk — AutoCAD Help: documentação de objetos e blocos anotativos (Annotative) e de escala de viewport — help.autodesk.com.
Conclusão
A escala numérica diz qual é a escala. A escala gráfica prova qual é — inclusive depois que a prancha foi reduzida, exportada e reimpressa três vezes.
Desenhe a barra com 10 cm, divida em cinco, deixe o trecho subdividido antes do zero, marque como anotativa e cole no Layout ao lado da numérica. São dez minutos uma vez na vida do template, e você nunca mais discute medida por telefone.
O gerador no topo da página entrega a sua pronta, no tamanho físico certo.
Perguntas Frequentes
O que é escala gráfica?
É uma régua desenhada dentro da prancha, com os valores reais já marcados nela — 0, 5, 10, 20 metros. Em vez de dizer qual é a proporção, ela mostra.
Como é desenho, ela sofre a mesma redução ou ampliação que o projeto ao lado. Por isso continua correta mesmo depois que a prancha é fotocopiada, exportada em PDF ou impressa em outro formato.
Para que serve a escala gráfica se já existe a escala numérica?
Porque a numérica deixa de valer no instante em que alguém muda o tamanho do papel. Uma prancha A1 reduzida para A3 encolhe 71%: o que era 1:100 virou 1:141, mas o carimbo continua escrito 1:100.
A barra gráfica encolheu junto com as paredes desenhadas, então o segmento que marcava 5 m continua marcando 5 m. Ela é o seguro contra tudo que acontece com a prancha depois que ela sai da sua mão.
Como ler uma escala gráfica corretamente?
O detalhe que quase todo mundo erra: o zero não fica na ponta esquerda. Antes dele existe um trecho a mais, subdividido em partes menores, que serve para ler os valores quebrados.
Para medir 13 m numa barra marcada de 5 em 5: encoste o traço do 10 na ponta direita da medida — o que sobrar cai dentro do trecho subdividido e você lê o 3 ali.
Qual o tamanho da escala gráfica na prancha?
O padrão prático é uma barra de 10 cm no papel, dividida em quatro ou cinco partes. Ela dá número redondo em qualquer escala: representa 5 m em 1:50, 10 m em 1:100 e 20 m em 1:200.
A altura da barra fica entre 2 e 3 mm, e os algarismos com no mínimo 2,5 mm — o piso da NBR 8402. Barra muito menor que isso não serve para medir, só enfeita.
Como fazer escala gráfica no AutoCAD?
No Model você desenha em medida real, então a barra de 1:100 tem 10 metros de comprimento de verdade e 0,30 m de altura (para sair com 3 mm impressos).
O jeito certo é criar um bloco anotativo: desenhe a barra no tamanho que ela terá no papel, marque como Annotative e o AutoCAD ajusta sozinho conforme a escala da viewport. Cole no Layout, não dentro da viewport — assim ela não some no zoom.
A escala gráfica é obrigatória pela ABNT?
A NBR 6492 exige que a escala esteja indicada em cada desenho, e a referência formal é a escala numérica. A gráfica acompanha, não substitui.
Na prática de escritório, porém, ela vira obrigatória em qualquer prancha que possa ser reduzida, fotocopiada ou distribuída em PDF — que hoje é praticamente toda prancha. Vale registrar que a NBR 14653, citada por aí como norma da escala gráfica, é de avaliação de bens imóveis e não trata do assunto.
