O Museu Que Flutua: 74 Metros de Vão na Avenida Paulista

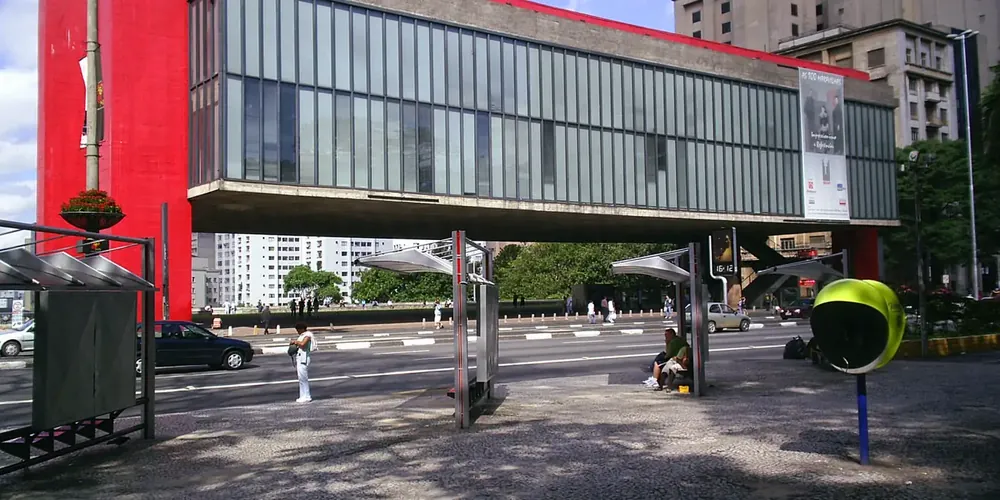

Avenida Paulista, altura do nº 1578. Você levanta a cabeça e vê um bloco de vidro e concreto, quatro andares, paradinho no ar.
Embaixo dele, nada. Só uma praça aberta de 74 metros de vão livre, onde caberia um campo de futebol oficial deitado de comprimento.
O peso do edifício inteiro desce por quatro pilares vermelhos de concreto protendido, dois em cada extremidade, fora do bloco. O cálculo é de Joaquim Cardozo, o mesmo engenheiro estrutural de Brasília.
O museu se chama MASP. A arquiteta era Lina Bo Bardi. A obra foi inaugurada em 7 de novembro de 1968 pela rainha Elizabeth II.
Quase 60 anos depois, a praça do MASP virou o ponto de manifestação política, feira de antiguidades aos domingos e fotografia obrigatória de São Paulo. Tudo isso vive sob o museu — não dentro dele.
Esse é o efeito de um princípio simples chamado pilotis. Este guia mostra de onde ele veio, por que Le Corbusier o transformou em manifesto e como ele continua sustentando arquitetura no Brasil.
O Que São Pilotis (em Termos Simples)
Pilotis são pilares que sustentam o edifício deixando o térreo livre. O peso da construção viaja pelos pilares até a fundação. O chão continua público sob o prédio.
É a diferença entre apoiar um livro em quatro lápis ou apoiá-lo numa caixa fechada. Os dois funcionam estruturalmente. Só um deixa passar luz e gente por baixo.
A palavra vem do francês pilotis, originalmente as estacas de madeira que sustentavam casas em terreno alagado, como nas palafitas amazônicas e suíças pré-históricas.
O que Le Corbusier fez em 1927 foi transformar essa solução prática em princípio compositivo do edifício moderno.
A estaca de palafita virou pilar de concreto armado, e a função mudou: já não era proteger da água, era devolver o térreo à cidade.
Tecnicamente, pilotis funcionam dentro de um sistema estrutural chamado reticulado: pilares e vigas absorvem todas as cargas verticais e horizontais. A parede deixa de ser estrutural e vira só fechamento.
É essa libertação da parede que torna possível, no mesmo edifício, planta livre interna e janela em fita na fachada. Os pilotis são o primeiro dominó da arquitetura moderna.
Le Corbusier e os 5 Pontos: o Manifesto de 1927
Em 1927, o arquiteto suíço-francês Le Corbusier (1887-1965) publica, com seu primo Pierre Jeanneret, o manifesto Les 5 Points d'une Architecture Nouvelle.
É curto, é prático, e é uma declaração de guerra ao academicismo do século XIX. Cinco pontos, em ordem:
- Pilotis: erguer o edifício do chão para devolver o solo à cidade.
- Terraço-jardim: usar o telhado plano como espaço habitável e verde.
- Planta livre: sem paredes portantes internas, o usuário organiza o espaço como quer.
- Fachada livre: a parede externa não sustenta nada, abre-se à vontade.
- Janela em fita: abertura horizontal contínua, vistas panorâmicas e iluminação uniforme.
Os cinco pontos não são receita decorativa. Eles formam um sistema: cada um só funciona porque o anterior existe.
Sem pilotis, não há por que a parede deixar de ser estrutural. Sem fachada livre, não cabe janela em fita. Sem planta livre, o terraço-jardim não tem razão de existir como espaço habitável.
O concreto armado, na década de 1920, era a tecnologia que viabilizava esse encadeamento. Pilares finos podiam aguentar muito peso, libertando as paredes de função estrutural.
Le Corbusier ofereceu o manifesto numa hora exata: a Europa do entreguerras buscava forma para uma sociedade nova, industrial, urbana. Os 5 Pontos viraram repertório de uma geração inteira.
Leia também: 5 Pontos da Arquitetura Moderna: Os Fundamentos de Le Corbusier.

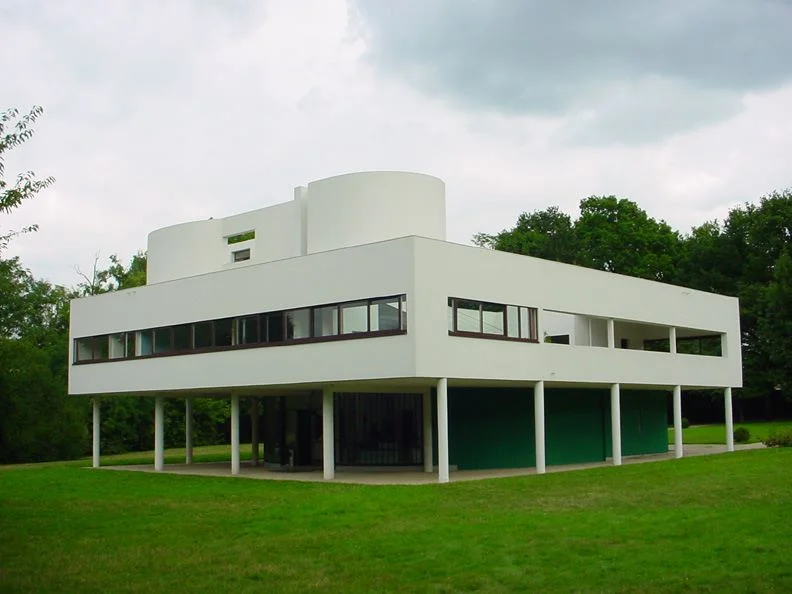

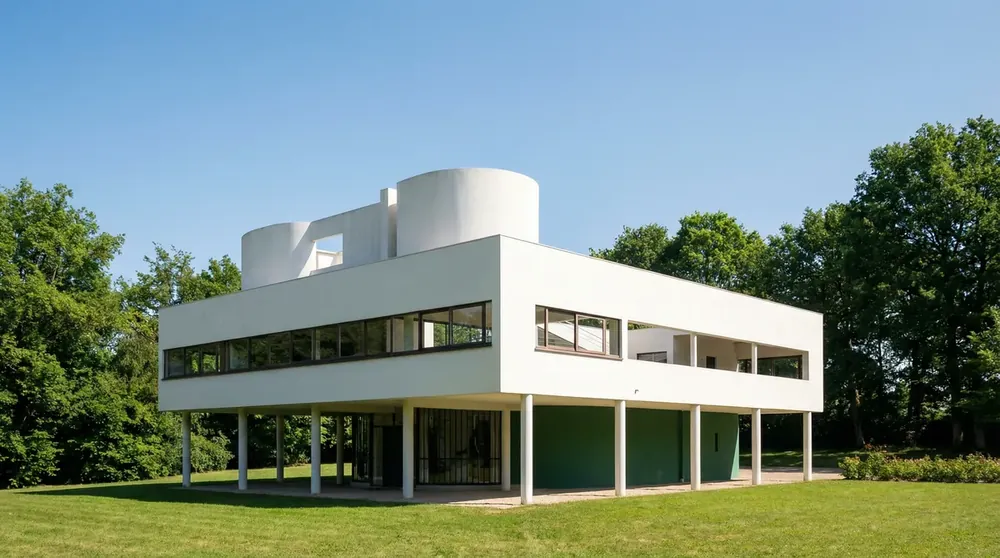

Villa Savoye: o Manual em Forma de Casa (1928-31)
Para provar que os 5 Pontos não eram teoria, Le Corbusier projetou uma casa de fim de semana no subúrbio de Paris. O cliente: a família Savoye. O endereço: Poissy, 30 km a oeste do centro.
O projeto começa em 1928. A obra é concluída em 1931. O nome ficou: Villa Savoye.
O resultado parece um navio branco pousado em uma clareira. O volume superior, retangular e quase fechado, paira a 2,8 metros do chão sobre uma fileira de pilares cilíndricos finos.
O térreo, semicircular, é menor do que o pavimento de cima. Permite que o carro contorne a casa, deixe o passageiro na entrada e estacione na garagem — tudo coberto pela própria laje superior.
Os cinco pontos estão todos ali, didaticamente:
- Pilotis: os pilares circulares brancos que sustentam o volume superior.
- Planta livre: o primeiro pavimento é organizado por divisórias leves, não por estrutura.
- Fachada livre: as fachadas são membranas, sem função portante.
- Janela em fita: uma faixa horizontal cobre quatro lados do volume superior.
- Terraço-jardim: no topo, jardim acessível por rampa interna.
Em 1965, a Villa Savoye foi tombada como Monumento Histórico pela França, ainda em vida do autor. Hoje é Patrimônio Mundial da UNESCO desde 2016, parte do conjunto de 17 obras de Le Corbusier reconhecidas.
Ícones Mundiais: Unité, Lake Shore Drive e Brasília
A partir de Poissy, o conceito de pilotis viaja. Três obras icônicas mostram a variação de escala possível.
Unité d'Habitation, Marselha (1947-52). Primeiro grande edifício residencial moderno de Le Corbusier, com 337 apartamentos em 18 andares de altura.
O bloco inteiro pousa sobre 17 pilares de concreto bruto em forma de pé de elefante, agrupados na linha central da fachada.
O térreo livre virou jardim e circulação aberta para os moradores. Foi o protótipo das Unités gêmeas em Nantes, Berlim, Briey e Firminy.
Lake Shore Drive Apartments, Chicago (1949-51). Mies van der Rohe levou o pilotis para o vocabulário do aço.
Duas torres residenciais de 26 andares, pretas, suspensas sobre pilares de aço pintados em preto.
O térreo é hall de vidro com pé-direito duplo, e a calçada literalmente atravessa por baixo da torre. Outra cara de modernismo, mesma ideia estrutural.
Praça dos Três Poderes, Brasília (1958-60). Oscar Niemeyer usa pilotis em escala urbana. Os palácios do Planalto e o Supremo Tribunal Federal são corpos quase suspensos por colunatas externas curvas, em concreto branco.
A intenção é evidente: o cidadão deve poder caminhar até a base do edifício de poder sem barreira. Os pilotis viram dispositivo simbólico, não só estrutural.
Leia também: Le Corbusier: Vanguarda Arquitetônica e Obras Revolucionárias.
Pilotis à Brasileira: MEC, Pampulha, MASP e Pedregulho
O Brasil pegou os pilotis e levou mais longe. Quatro obras-marcos mostram a inventividade tropical.
1. Edifício do Ministério da Educação e Saúde — MES (Rio, 1936-45). Primeiro arranha-céu modernista do mundo, projetado por equipe brasileira chefiada por Lúcio Costa.
A equipe completa incluía Oscar Niemeyer, Affonso Eduardo Reidy, Carlos Leão, Jorge Moreira e Ernani Vasconcelos. Le Corbusier veio ao Rio em 1936 como consultor remoto, e seus rascunhos influenciaram o partido.
O bloco principal, de 15 andares, fica suspenso por pilotis de 10 metros de altura — pé-direito quádruplo, gesto inédito.
A praça sob o edifício, com painéis de Portinari e jardim de Burle Marx, é hoje espaço público protegido.
2. Complexo da Pampulha (Belo Horizonte, 1942-43). Oscar Niemeyer projeta para o prefeito Juscelino Kubitschek um conjunto de quatro edifícios em torno da lagoa.
A Igrejinha de São Francisco de Assis e o antigo Cassino (hoje Museu de Arte da Pampulha) usam pilotis curvos como dispositivo de leveza.
O Cassino se debruça parcialmente sobre o espelho d'água, sustentado por colunas circulares finas, parecendo flutuar.

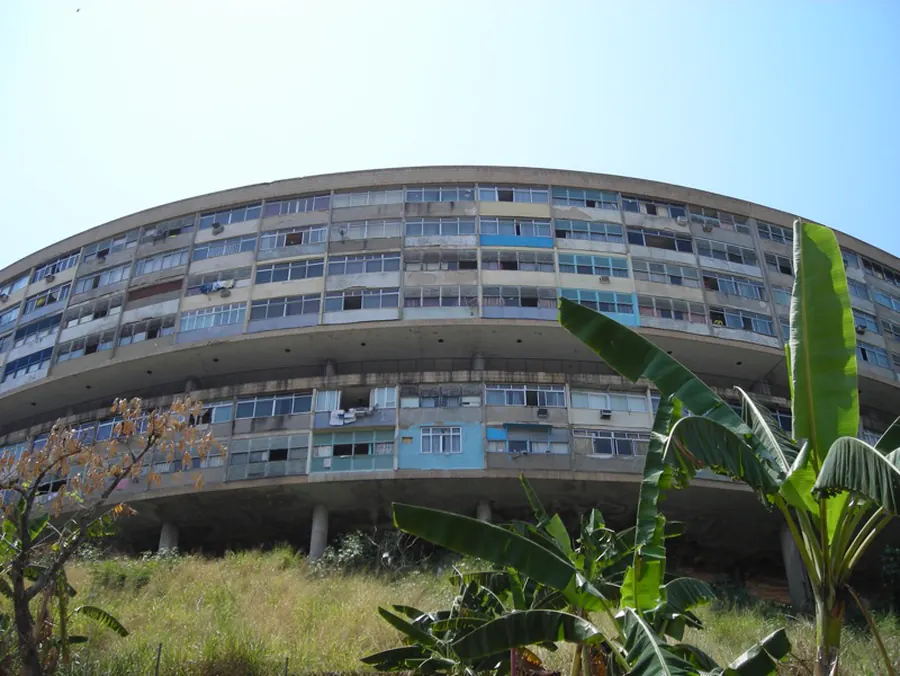

3. Conjunto Residencial Pedregulho (Rio, 1947-58). Affonso Eduardo Reidy projeta um conjunto habitacional para funcionários da prefeitura, em São Cristóvão.
O bloco principal tem 260 metros de comprimento, sete andares e se acomoda a um terreno em aclive desenhando uma curva no plano.
O todo se eleva sobre pilotis em V invertido, deixando o térreo livre para circulação dos moradores. Foi tombado pelo IPHAN em 2011.

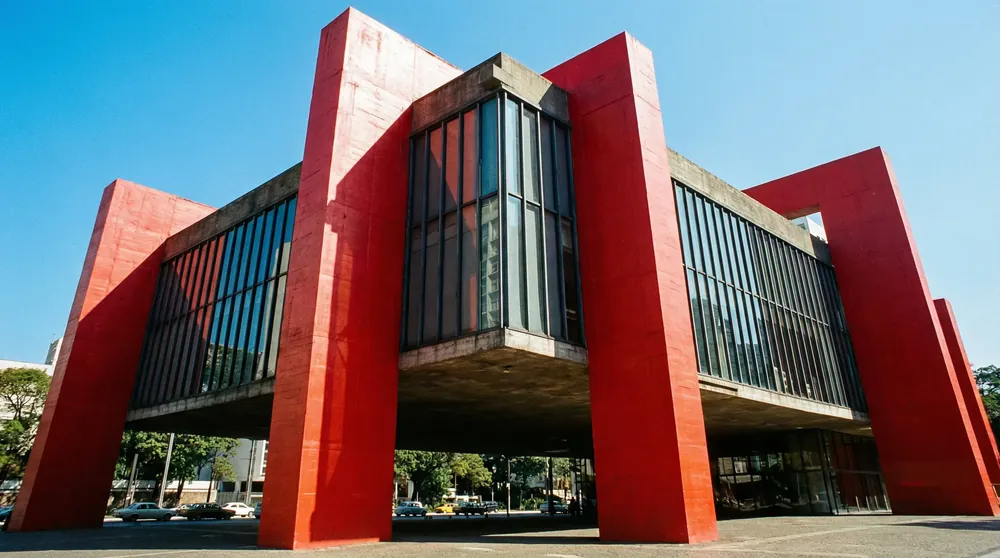

4. MASP (São Paulo, 1968). Lina Bo Bardi (1914-1992) leva o pilotis ao extremo técnico possível com a tecnologia da época.
Os quatro pilares vermelhos sustentam um vão livre de 74 metros, em concreto protendido calculado por Joaquim Cardozo. O bloco do museu pesa cerca de 8.000 toneladas suspensas. Sob ele: a praça mais pública do país.
Leia também: MASP: A Obra-Prima de Lina Bo Bardi e o Vão Livre de 74 m.
Vantagens de Projetar com Pilotis Hoje
Quase um século depois do manifesto, os pilotis continuam vivos no projeto contemporâneo brasileiro. Não por nostalgia: por desempenho.
1. Térreo público. Em centros urbanos densos, a praça sob o edifício é generosidade espacial rara. Devolve metros quadrados de chão à cidade sem perder área construída.
2. Ventilação cruzada. Em clima tropical, o térreo aberto deixa passar vento sob a edificação. Reduz a ilha de calor do quarteirão e melhora o conforto dos pavimentos superiores.
3. Resposta a inundações. Em terrenos sujeitos a alagamento (várzeas, manguezais, planícies de rio), o pavimento térreo elevado evita que a água atinja o uso principal. É o retorno funcional da palafita.
4. Vista e ganho de pé-direito. O usuário do primeiro pavimento vê mais longe e tem menos barulho de rua. O custo é só uma laje a mais de pé-direito.
5. Estacionamento aberto e seco. A garagem coberta sem fechamento lateral é mais barata que um subsolo, ventila sozinha e dispensa exaustão mecânica. Em loteamentos pequenos, viabiliza a vaga no próprio lote.
6. Integração com paisagem. Em casas de campo ou terrenos com rocha aflorante, os pilotis permitem que a topografia atravesse o edifício.
Niemeyer fez isso na Casa Cavanellas (Petrópolis, 1954): a rocha do terreno entra na sala como se a casa tivesse pousado sobre ela.
Leia também: Casa da Mata: Como Integrar Arquitetura e Natureza com Pilotis.
5 Erros em Projetos com Pilotis (e Como Evitar)
Pilotis é simples de desenhar e perigoso de detalhar. Cinco erros aparecem repetidamente em obras reais.
Erro 1 — Esquecer as instalações que descem. Tubulações de água, esgoto, gás e cabeamento elétrico precisam atravessar o térreo livre.
Se o projeto não previu prumadas embutidas nos pilares ou shafts paralelos, você termina com tubos de PVC aparentes amarrados nas colunas.
Solução: dimensionar pilotis ocos quando possível, ou definir desde o estudo preliminar onde cada prumada desce. Em concreto, prever bainhas no momento da concretagem.
Erro 2 — Fechar o térreo depois para "ganhar área". É a morte clássica do pilotis em condomínios brasileiros: cinco anos após a entrega, alvenarias surgem entre os pilares e o térreo vira salão de festas fechado.
O ganho de área construída é real, mas a leitura espacial do edifício morre. Defina em projeto uma reserva de uso público ou semipúblico que justifique manter o vazio (jardim, hall, lobby aberto).
Erro 3 — Iluminação noturna mal projetada sob os pilotis. O espaço sob o pavimento de cima é sempre mais escuro do que o entorno aberto.
Sem foco de iluminação adequado, à noite vira ponto morto, intimidante e abandonado pelo usuário.
Solução: prever no projeto luminotécnico iluminação contínua de teto, embutida na própria laje superior, com reforço pontual nos pilares.
Nível mínimo recomendável: 100 lux em circulação, conforme orientação geral da ABNT NBR 5413 para áreas externas cobertas.
Erro 4 — Subdimensionamento estrutural por falta de estudo de cargas. Pilotis concentram carga em pontos isolados. Erro de cálculo aqui tem consequência mais grave do que em estrutura distribuída.
Solução: estudo de cargas vertical e horizontal completo, incluindo ação de vento (Brasil tem zonas com pressão dinâmica acima de 600 Pa pela NBR 6123) e, em zonas sísmicas, NBR 15421.
Compatibilizar com NBR 6118 para concreto armado e NBR 8800 para estruturas de aço.
Erro 5 — Acessibilidade ignorada na transição rua-térreo-edifício. O térreo livre quase sempre tem desnível em relação à calçada porque a laje superior tem espessura.
Esquecer rampas e pisos táteis tira o edifício da conformidade legal e exclui usuários com mobilidade reduzida.
Solução: aplicar ABNT NBR 9050 de acessibilidade desde o estudo preliminar. Inclinação máxima de rampa de 8,33%, piso tátil de alerta em mudança de nível, faixa livre mínima de 1,20 m de circulação.
Leia também: ABNT NBR 9050: O Guia da Acessibilidade em Projeto.
Conclusão
Pilotis começaram como solução: levantar a casa da água. Le Corbusier os transformou em manifesto: levantar a casa da rua para devolver o chão à cidade.
Da Villa Savoye à praça do MASP, o gesto é o mesmo — afastar a massa do solo, libertar o térreo, deixar a vida pública atravessar o edifício.
O que mudou em quase 100 anos foi a escala. De pilares circulares finos de 1928 a um vão de 74 metros em 1968, a tecnologia foi acompanhando.
O que não mudou: quando bem projetado, pilotis ainda é o instrumento mais econômico para reconciliar um edifício alto com a cidade ao redor.
Próximo passo: entenda como o modernismo brasileiro consolidou esse repertório em Arquitetura Moderna: Características, Obras e Legado.
Perguntas Frequentes
O que são pilotis em arquitetura?
Pilotis são pilares que erguem o corpo do edifício do chão, deixando o térreo livre para circulação, jardim ou praça.
O peso da construção viaja pelos pilares até a fundação e o solo continua atravessável sob o prédio. É a diferença entre apoiar um livro em quatro lápis e apoiá-lo numa caixa fechada.
Quem inventou os pilotis na arquitetura moderna?
Quem sistematizou foi Le Corbusier (1887-1965), no manifesto Les 5 Points d'une Architecture Nouvelle, publicado em 1927. Os pilotis aparecem como o primeiro dos cinco pontos.
A Villa Savoye, projetada em 1928 e concluída em 1931 em Poissy (França), é o exemplar didático original. A ideia de elevar construções, porém, é mais antiga: vem das palafitas pré-históricas.
Qual a diferença entre pilotis e pilar comum?
Pilar é qualquer elemento estrutural vertical comprimido. Pilotis é um sistema: um conjunto de pilares que sustenta todo o edifício no nível térreo, mantendo o pavimento de baixo aberto e atravessável.
Todo piloti é pilar; nem todo pilar é piloti. O critério é o vazio espacial sob a massa construída.
O MASP de Lina Bo Bardi usa pilotis?
Sim, e em escala radical. O bloco principal do MASP é suspenso por quatro pilares vermelhos de concreto protendido, com 74 m de vão livre entre eles. O cálculo estrutural é de Joaquim Cardozo.
A praça sob o museu, inaugurada em 1968, é um dos espaços públicos mais usados de São Paulo, com feira de antiguidades aos domingos e palco de manifestações.
Quais cuidados de projeto evitar com pilotis hoje?
Cinco erros recorrentes: esquecer prumadas hidráulicas e elétricas saindo dos pilotis; fechar o térreo depois para ganhar área e perder a vantagem espacial; deixar o piso sob os pilares mal iluminado à noite.
Os outros dois: dimensionar pilares sem estudo de cargas adequado (incluindo vento pela NBR 6123); e ignorar acessibilidade pela ABNT NBR 9050 nas rampas, pisos táteis e níveis de transição rua-térreo.
