A reforma da varanda estava pronta. Vidro temperado, perfil de inox escovado, fica impecável na foto. Quando o vistor do CAU passou a trena no guarda-corpo, deu 1,02m. A norma manda 1,10m.
Oito centímetros. Foi o que separou o habite-se da exigência de refazer toda a fixação, comprar vidros novos e adiar a entrega em três meses.
Este guia entrega a régua oficial da NBR 14718: altura por tipo de uso, vão entre montantes, carga horizontal, vidro laminado obrigatório e os cinco erros que mais reprovam vistoria.
É material para arquitetos e engenheiros que projetam — não para quem fica no Pinterest sem checar norma.
Reforma reprovada por 8 centímetros
O caso é real e se repete. Reforma de cobertura, varanda integrada, vidro temperado de 10mm, fixação spider em inox. Visual de revista. Altura do tampo de inox até o piso: 1,02m.
Quando o vistor mediu, a obra perdeu o "as built". Pediram demolição da fixação, vidros laminados novos (o temperado não basta) e altura ajustada para 1,10m. Custo: oito centímetros viraram R$ 32 mil em refazimento.
A NBR 14718 não é sugestão. Ela é citada na NBR 6118 (estruturas), na NBR 9077 (saídas de emergência) e em código de obras municipal de Curitiba a Manaus.
Reprova alvará, embarga obra e responsabiliza projetista por crime culposo se houver queda.
O custo de fazer certo é zero. O custo de errar é a obra inteira. Por isso a altura do guarda-corpo precisa ser decidida no estudo preliminar, junto com o pé-direito e a circulação vertical.
NBR 14718: a régua oficial
A ABNT NBR 14718 é a norma brasileira específica para guarda-corpos em edificações. A revisão atual é de 2019 e substituiu a versão de 2008. É ela que define altura, vão, carga e ensaios de impacto.
Ela age em conjunto com outras duas. A NBR 15575, a norma de desempenho do edifício, exige resistência mínima a impacto. A NBR 9077 trata de saídas de emergência e dita guarda-corpos em escadas e patamares de incêndio.
A NBR 6120, de cargas para edificações, fornece os valores de empuxo horizontal que o guarda-corpo precisa suportar. Sem ela, o cálculo da carga fica solto.
Dentro do projeto arquitetônico, a NBR 14718 entra desde a NBR 13532, que define as etapas do projeto de arquitetura. No estudo preliminar você já decide tipo e altura. No executivo, o detalhamento de fixação.
Altura por tipo de uso
Não existe altura única. A NBR 14718 dá uma matriz: ela cruza tipo de uso e altura da queda livre. Decorar essa matriz já evita 80% dos erros de projeto.
| Uso | Altura mínima | Queda livre |
|---|---|---|
| Residencial unifamiliar | 1,10m | até 6m |
| Residencial coletivo (apto) | 1,10m | até 6m |
| Qualquer uso com queda > 6m | 1,30m | acima de 6m |
| Comercial e público | 1,30m | qualquer |
| Industrial — mezaninos e plataformas | 1,10m a 1,50m | conforme NR-12 |
| Desnível baixo (≤ 0,60m) | guarda-corpo dispensado | — |
O número de ouro residencial é 1,10m. Lê-se do piso acabado até o topo do tampo, não até o início do vidro ou da grade. Erro recorrente: medir do piso bruto.
O Brasil adota 1,10m porque é onde o centro de gravidade do adulto médio fica acima da borda. É diferente dos EUA, que usam 42 polegadas (1,067m), por isso peças importadas vêm fora da norma e precisam de adaptação.
Para queda acima de 6m, vale o 1,30m. Coberturas, varandas em prédios altos e mezaninos de pé-direito duplo entram aí. A NBR considera que, no susto de uma queda de altura grande, o usuário se inclina mais sobre a borda.
Em desníveis baixos, abaixo de 60cm, o guarda-corpo é dispensado, mas a norma sugere algum elemento de delimitação visual — degrau, mureta, jardim baixo — para evitar tropeço.
E quando o uso é misto?
Imagine um edifício comercial com apartamento do zelador no pilotis. Vale a régua mais alta. Se há uso comercial em qualquer pavimento, o guarda-corpo da escada comum vai para 1,30m em todo o prédio.
A regra geral: na dúvida, sobe. Acertar um centímetro a mais nunca reprova; um centímetro a menos sempre reprova. E o custo de uma fileira de vidro 20cm mais alta é marginal frente ao retrabalho.
Vão entre montantes: regra dos 11cm

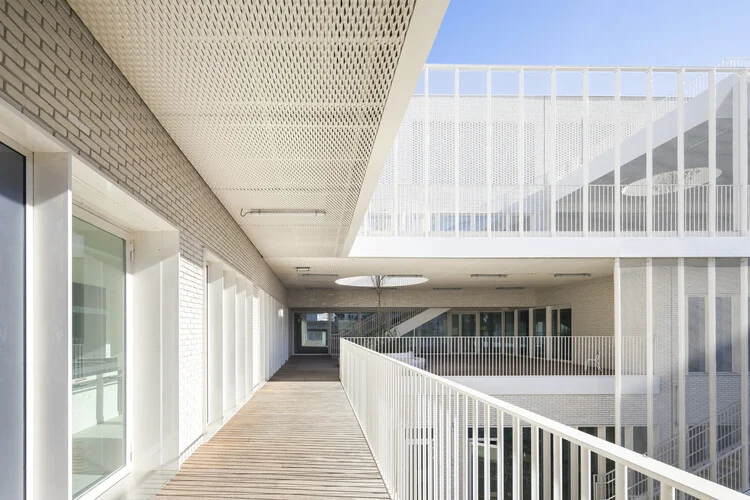

Aqui mora o erro mais perigoso. Você acerta a altura, mas deixa balaústres a cada 14cm pensando em ventilação. Na vistoria, reprovado. Em uso, criança preso pela cabeça.
A NBR 14718 fixa o vão livre máximo em 11cm em qualquer direção — vertical, horizontal ou diagonal. O número vem de pediatria, não de arquitetura: o corpo de uma criança até cinco anos passa por onde a cabeça passa.
Por isso a regra é dura. Não vale "média" entre montantes, não vale "11cm na maior parte". É o vão máximo em qualquer ponto do plano do guarda-corpo, incluindo o canto entre tampo e travessão.
Em guarda-corpo de vidro corrido, sem montantes, o problema desaparece — o painel é contínuo.
Em cabos de aço horizontais a regra é mais cruel: a flexão dos cabos abre o vão sob peso, e a vistoria mede com flexão simulada.
Detalhe esquecido: a folga entre o piso acabado e a base do guarda-corpo também conta. Máximo 11cm. Se o vidro está suspenso 15cm do piso para "respirar a luz", reprova.
Cálculo de carga horizontal
O guarda-corpo não pode só estar lá. Ele precisa resistir a empurrão, multidão e impacto. A NBR 6120 define o empuxo horizontal mínimo, calculado em quilonewton por metro linear (kN/m).
| Tipo de uso | Carga horizontal (NBR 6120) |
|---|---|
| Residencial unifamiliar | 0,8 kN/m |
| Residencial coletivo | 1,0 kN/m |
| Comercial e público | 2,0 kN/m |
| Locais de aglomeração (estádios, shows) | 3,0 kN/m |
Para dimensionar, multiplique a carga pelo comprimento total do guarda-corpo. Um vão residencial de 4m pede 4 × 0,8 = 3,2 kN suportados. Em uso comercial, 4 × 2,0 = 8,0 kN. Mais que o dobro.
Esse valor entra no cálculo da fixação. Chumbador, ancoragem química, parafuso passante — cada um tem sua resistência declarada em catálogo, normalmente em kN.
A regra prática: capacidade do chumbador ≥ duas vezes a carga aplicada por ponto.
Em vidro, o cálculo muda. A norma exige ensaio dinâmico de impacto de saco de 50kg, padronizado para simular um adulto cambaleando contra o painel.
Por isso vidro temperado simples não passa: estilhaça inteiro com o impacto.
O dimensionamento aprofundado pula a régua e passa para cálculo estrutural. Quando o vão tem mais de 6m, ou o uso é local de aglomeração, vale chamar engenheiro estrutural — não é mais decisão de arquiteto sozinho.
Materiais permitidos pela norma
A NBR 14718 não veta material — exige desempenho. Qualquer material que cumpra altura, vão, carga e ensaio de impacto pode ser usado. Na prática, quatro famílias dominam o mercado brasileiro.
Vidro laminado. Hoje é a primeira escolha em projeto residencial e comercial premium. Leveza visual, máxima transparência, durabilidade. Espessura mínima 8mm pela norma; 10mm é o padrão de mercado em fixações spider.
Aço inox. Tubos, montantes e cabos de inox AISI 304 ou 316 para área costeira. Combina com vidro em fixações pontuais. Pede manutenção mínima — pano úmido a cada seis meses no litoral.
Alumínio extrudado. Perfis com pintura eletrostática branca ou preta, geralmente em sistemas de varanda residencial. Mais barato que inox, leveza visual menor.
Cuidado com perfis muito finos: podem flexionar sob a carga horizontal e reprovar no ensaio.
Madeira maciça. Tecnicamente aceita pela norma se comprovada a resistência, mas em desuso por degradação acelerada em uso externo.
Em projeto rústico ou casa de campo ainda aparece — sempre com tratamento autoclave e manutenção a cada dois anos.
Ferro forjado, comum em casas antigas, hoje aparece em retrofit. A norma aceita desde que a soldagem seja revisada — solda fria em junta de balaústre é causa comum de queda em obra de mais de 30 anos.
Guarda-corpo de vidro: laminado obrigatório
O vidro virou onipresente em varanda contemporânea. Mas a norma fez um corte duro em 2019: o temperado simples saiu, o laminado entrou.
A diferença é estrutural. Vidro temperado puro, quando quebra, vira granulado pequeno — o painel inteiro desaparece e o usuário cai junto.
Vidro laminado tem PVB (uma cola plástica entre lâminas) que segura os cacos no lugar, mantendo a barreira mesmo após a fratura.
A espessura mínima é 8mm em fixação contínua (perfil U no piso ou perfil de alumínio). Em fixação pontual (spider, garra) o cálculo sobe para 10mm ou 12mm conforme o vão. Vão maior que 1,50m pede 12mm temperado-laminado.
Os três sistemas de fixação mais usados:

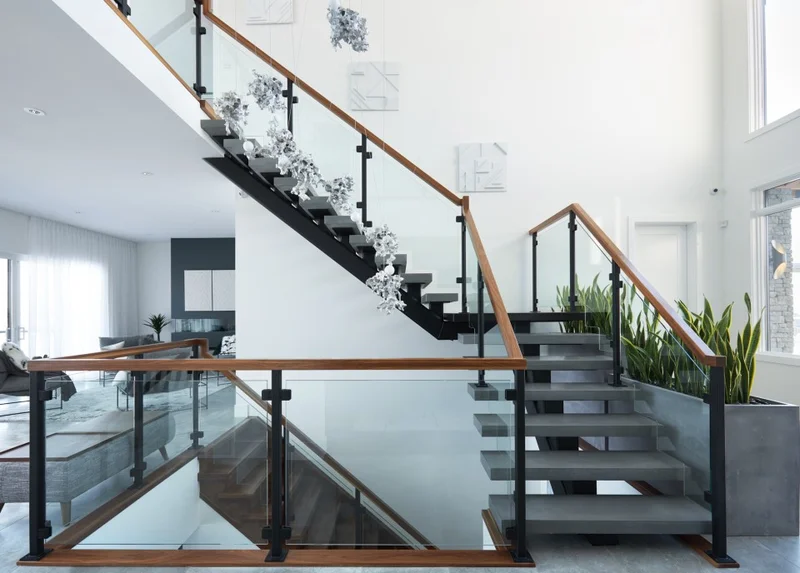

- Perfil U embutido no piso: mais limpo visualmente, exige rebaixo na estrutura para encaixar o perfil. Custo médio.
- Spider (garras pontuais em inox): visual mais industrial, permite painel de vidro grande sem montante. Pede furação no vidro de fábrica.
- Perfil de alumínio aparente: sistema mais barato e fácil de instalar. Aceita por norma, mas com visual menos premium.
Em qualquer dos três, a fixação no piso ou viga precisa transmitir a carga horizontal. Chumbador químico em concreto é o padrão. Em laje de gesso ou drywall, esqueça — não suporta a carga, e a vistoria reprova só de ver.
Detalhe que ninguém comenta: o vidro laminado precisa de borda polida para fixação spider. Borda bruta arranha o gabarito da garra e cria ponto de concentração de tensão. Pedir polimento boleado no momento da compra.
5 erros que reprovam em vistoria
Altura dentro da norma não basta. Existem detalhes que o arquiteto esquece e que o vistor não esquece. Anote os cinco principais — eles aparecem em mais de 70% das reprovas em obra residencial.
1. Medir do piso bruto. A altura é do piso acabado até o topo do tampo. Quem mede da contrapiso perde 3cm a 7cm da medição. Resultado: guarda-corpo 1,07m em vez de 1,10m. Reprova.
Veja como isso conversa com a fundação no nosso guia sobre o que é baldrame — o piso acabado fica acima dele, e essa é a régua que importa para guarda-corpo.
2. Vão maior que 11cm. Por estética, alguém afasta os balaústres para "respirar mais". O vistor mede com gabarito de 11cm — se passa, reprova.
Vale para vão entre balaústres, entre travessões e do piso à base do guarda-corpo.
3. Vidro temperado puro. O orçamento veio 30% mais barato, o engenheiro aprovou no email. O vistor mede a espessura e pede laudo do fornecedor.
Sem PVB no meio do vidro, reprova. A norma é categórica desde 2019.
4. Janela baixa em altura. Peitoril a 0,90m no 5º andar. Para janela isolada parece ok, mas com desnível externo maior que 4m o peitoril mínimo é 1,00m.
O trecho até 1,10m vira guarda-corpo. Cumpre as duas regras ou retrofita a janela.
5. Fixação subdimensionada. Chumbador 6mm em concreto C20 segurando vidro de 10mm em fachada de 12 andares. Cálculo de carga feito de cabeça.
Engenheiro estrutural assina o detalhamento, ou o vistor pede memória de cálculo e reprova na ausência.
Conclusão e próximo passo
Altura de guarda-corpo é decisão simples quando você decora a régua: 1,10m residencial até 6m de queda, 1,30m comercial e em queda acima de 6m, vão máximo de 11cm, carga horizontal a partir de 0,8 kN/m.
O detalhamento é onde se ganha ou se perde a obra. Vidro laminado mínimo 8mm, chumbador dimensionado, medição do piso acabado e janela tratada como guarda-corpo quando o peitoril abaixa.
Esses cinco pontos cobrem 90% das vistorias.
Próximo passo: parametrize famílias de guarda-corpo no Revit com altura, vão e material variáveis, e teste cada uso (residencial, comercial, queda >6m) antes de fechar o partido. Conheça os cursos práticos na Mobflix.
Perguntas frequentes
Qual a altura mínima do guarda-corpo pela NBR 14718?
Em uso residencial 1,10m, em uso comercial e público 1,30m.
Sempre que a queda livre passar de 6m, vale 1,30m, independente do uso. Em mezaninos industriais a régua pode ir a 1,50m conforme NR-12.
Qual o vão máximo entre os montantes do guarda-corpo?
11cm em qualquer direção: vertical, horizontal ou diagonal. Vale também para o vão entre o piso acabado e a base do guarda-corpo.
A regra existe porque o corpo de uma criança até cinco anos passa por onde a cabeça passa.
Posso usar vidro temperado simples no guarda-corpo?
Não. A NBR 14718 revisão 2019 exige vidro laminado com espessura mínima de 8mm em fixação contínua e 10mm a 12mm em fixação pontual.
O temperado puro estilhaça em granulado e deixa o vão aberto. O laminado tem PVB no meio que segura os cacos mesmo após fratura.
Janela baixa precisa virar guarda-corpo?
Sim. Sempre que o peitoril ficar abaixo de 1,10m e o desnível externo for igual ou superior a 4m, o trecho até 1,10m vira guarda-corpo.
O peitoril mínimo isolado é 1,00m para desnível ≥ 4m, mas o conjunto janela + complemento precisa cobrir os 1,10m.
Madeira ainda é aceita em guarda-corpo?
Sim, em uso residencial, desde que comprovada a resistência à carga horizontal mínima de 0,8 kN/m e a durabilidade frente à intempérie.
Em uso público a norma desestimula por degradação acelerada. Em projetos rústicos exige tratamento autoclave e manutenção a cada dois anos.
