Uma trinca diagonal de 2 mm aparece na parede da sala três meses depois da entrega da obra. O dono pensa que é assentamento normal. Não é.
Na maioria desses casos, o problema vem da fundação: alvenaria construída direto sobre sapatas isoladas, sem a cinta de concreto armado que amarra tudo entre os pontos de apoio.
Essa cinta tem nome técnico — viga baldrame — e está prevista em qualquer projeto estrutural minimamente correto.
O baldrame é uma viga de concreto armado que corre por baixo das paredes externas e divisórias estruturais, distribuindo o peso da alvenaria às sapatas ou estacas.
Em linguagem simples: é um cinto que une as fundações pontuais e impede que cada parede se mova independente das outras quando o solo cede um pouco em algum ponto.
A ABNT NBR 6118 rege seu dimensionamento, e a NBR 8681 define as combinações de cargas. Sem o baldrame, qualquer projeto com sapatas isoladas vira candidato a fissuração.
Neste guia você vai ver o que é viga baldrame, quando é obrigatória, as dimensões e armaduras mínimas, o passo a passo de execução e como ela se compara ao radier.
O Que É Viga Baldrame e Como Ela Funciona
A viga baldrame é um elemento estrutural horizontal, de seção retangular, em concreto armado, executado no nível imediatamente acima da fundação.

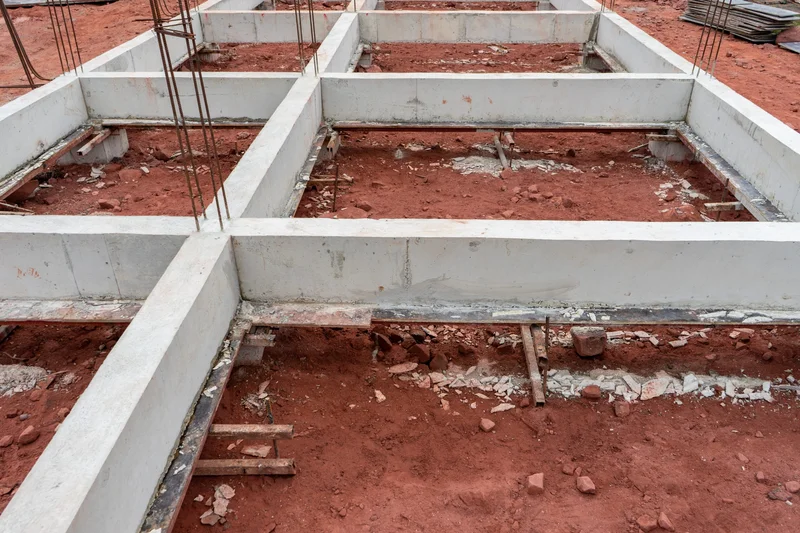

Ela liga sapatas isoladas, blocos de coroamento de estacas ou tubulões, formando um cinto contínuo sob as paredes externas e divisórias portantes.
A analogia mais simples: imagine um colar de pérolas em que as pérolas são as sapatas e o fio é o baldrame. Sem o fio, cada pérola flutua solta e a estrutura inteira perde rigidez.
O baldrame trabalha em três frentes ao mesmo tempo. Primeiro, recebe o peso das paredes (cargas verticais) e o transmite às fundações pontuais.
Segundo, distribui as cargas concentradas nas sapatas como se fossem uma carga linear ao longo da viga — semelhante ao papel de uma viga de transição.
Terceiro, e mais importante, ele amarra as fundações entre si. Quando uma sapata recalca um pouco mais que outra — o famoso recalque diferencial — a rigidez do baldrame absorve a diferença.
Sem essa amarração, a alvenaria fissura em diagonal sobre o ponto que cedeu, e o reparo pós-obra custa muito mais do que executar o baldrame na ordem certa.
Visualmente o baldrame é só uma "cinta de concreto sobre a fundação".
Estruturalmente, é o elemento que segura todas as paredes em conjunto — e a diferença entre uma obra estável e uma cheia de trincas em seis meses.
Quando o Baldrame É Obrigatório (e Quando Não Faz Sentido)
A regra prática é direta: se há paredes apoiadas entre pontos de fundação isolados, o baldrame é obrigatório. Ignorar a viga é abrir mão da segurança estrutural prevista em norma.
Sistemas em que o baldrame é obrigatório:
- Sapatas isoladas: em fundações por sapatas pontuais sob cada pilar, o baldrame conecta os apoios e suporta a alvenaria entre eles.
- Estacas com bloco de coroamento: em fundação profunda (estaca brocada, hélice, pré-moldada), a viga baldrame faz a ligação superior entre os blocos.
- Tubulões a céu aberto: mesmo princípio das estacas — o baldrame amarra os topos e recebe a alvenaria.
- Alvenaria estrutural sobre fundação superficial: quando o sistema construtivo prevê paredes portantes em blocos cerâmicos ou de concreto, o baldrame é a base de partida.
Quando o baldrame NÃO é usado:

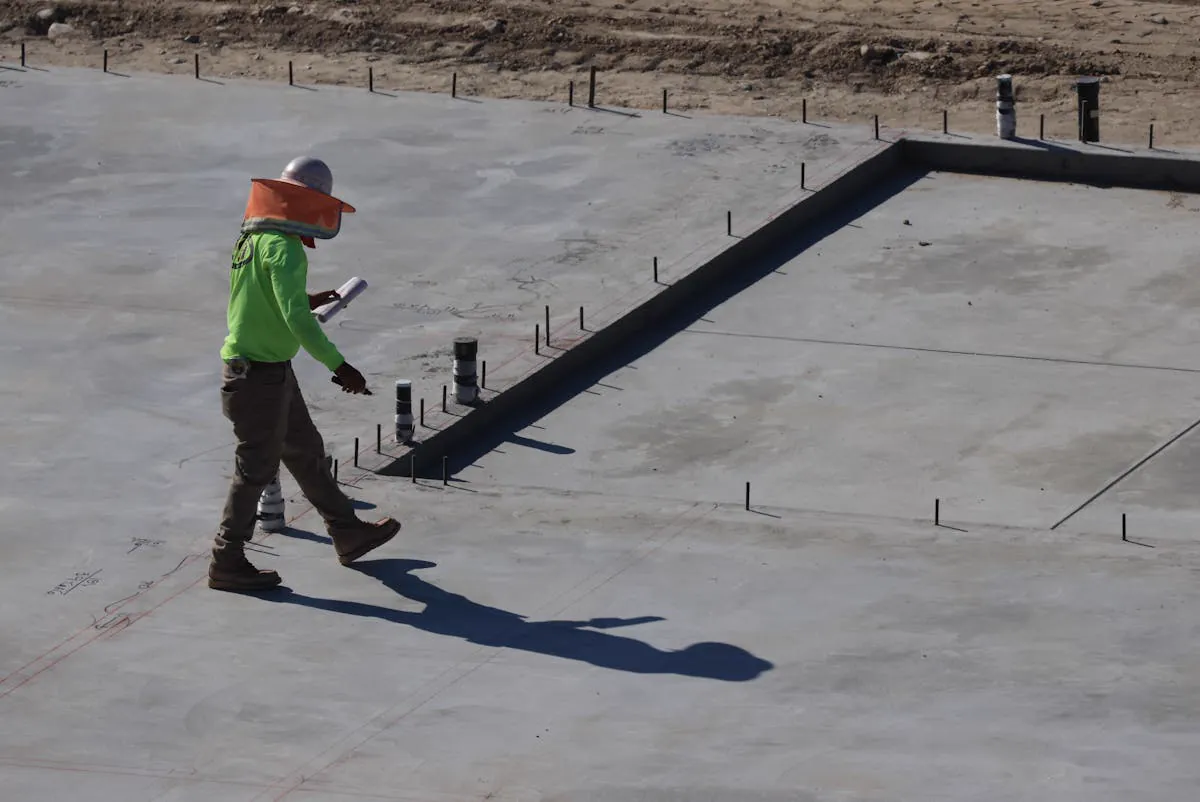

- Radier: a laje monolítica do radier já cumpre o papel de cinta estrutural. Acrescentar baldrame seria redundância e custo extra sem benefício técnico.
- Sapata corrida: em fundação corrida (sapata em fita) sob toda a linha de parede, a própria sapata é a base linear e dispensa viga adicional.

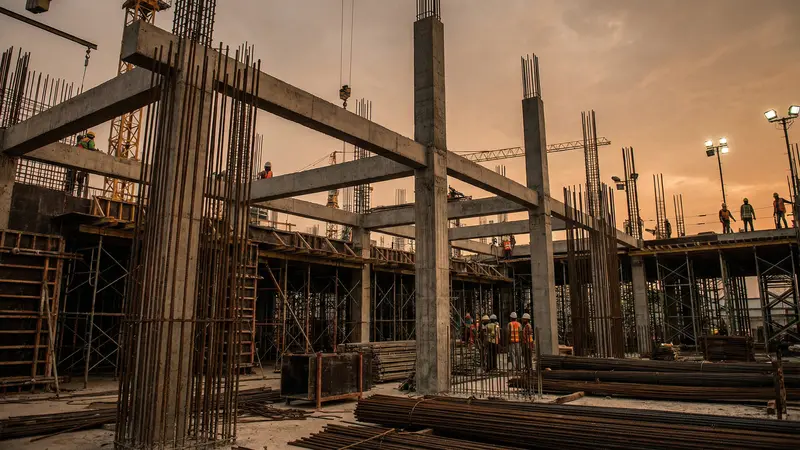

- Edificações sobre pilotis sem alvenaria de fechamento no térreo: nesse caso a estrutura é toda em pórtico e a função do baldrame é assumida pelas vigas baixas do pavimento.
Uma confusão comum: gente chama de "baldrame" qualquer viga próxima ao chão. Tecnicamente, baldrame é a viga que recebe a parede direto e descarrega na fundação, sem laje entre ela e o solo.
Leia também: Como Construir uma Casa: Etapas, Custos e Erros Comuns
Dimensões e Armadura Mínima Conforme NBR 6118
O dimensionamento da viga baldrame é trabalho de engenheiro estrutural, mas conhecer os parâmetros típicos ajuda o arquiteto a coordenar e identificar projetos malfeitos.
Largura (b): a largura do baldrame em geral é igual à espessura da parede que ele sustenta. Para alvenaria de 14 cm (tijolo deitado), baldrame de 14 cm.
Para parede de 20 cm em bloco estrutural, baldrame de 20 cm. Largura mínima por norma é 12 cm — abaixo disso a NBR 6118 não permite execução.
Altura (h): a altura usual está entre 1,5 e 2 vezes a largura da viga. Para baldrame de 14 cm de largura, altura entre 25 e 30 cm. Para 20 cm de largura, entre 30 e 40 cm.
Em projetos com cargas elevadas ou vãos maiores entre sapatas, a altura pode chegar a 50 cm — sempre por verificação estrutural, nunca por chute.
Armadura longitudinal mínima: a NBR 6118 exige no mínimo 4 barras longitudinais de 10 mm (CA-50) — duas na face superior e duas na inferior — para qualquer viga baldrame residencial padrão.
Em vãos maiores ou cargas concentradas, o engenheiro adiciona barras intermediárias ou aumenta o diâmetro para 12,5 mm ou 16 mm.
Estribos: estribos retangulares em CA-60 de 5 mm a cada 15 ou 20 cm são o padrão. Próximo aos apoios (regiões de cisalhamento maior), o espaçamento reduz para 10 cm.
Cobrimento: a NBR 6118 exige cobrimento mínimo de 3 cm para elementos em contato com o solo. Espaçadores plásticos de 2,5 a 3 cm garantem essa folga durante a concretagem.
Concreto: fck mínimo de 25 MPa (C25) para elementos enterrados, conforme a NBR 6118. Em solos agressivos (sulfatos, lençol freático contaminado), sobe-se para C30 com aditivo impermeabilizante.
Como Executar Baldrame: Passo a Passo
A execução do baldrame é técnica simples quando se respeita a ordem das etapas. Pular qualquer uma é a causa mais comum de patologia estrutural na fundação.
- Gabarito e locação: após a concretagem das sapatas ou bloco de coroamento, marque com gabarito de madeira os eixos das paredes. Use trena, esquadro e linha de pedreiro para alinhar.
- Escavação ou rebaixo: escave entre as sapatas até a cota de fundo da viga (geralmente 30 a 40 cm abaixo do contrapiso). Compacte levemente o fundo para que a forma não ceda.
- Montagem das formas: use compensado plastificado de 12 mm ou tábua de pinus. Trave faces com sarrafos e gravatas a cada 60 cm. Aplique desmoldante. Confira prumo e nível.

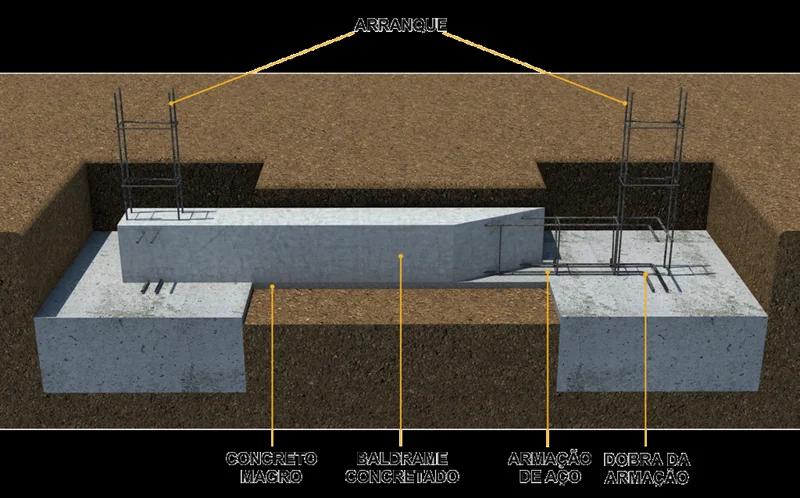

- Armadura e amarração: posicione as 4 barras CA-50 de 10 mm (2 superiores, 2 inferiores) conectadas pelos estribos CA-60 de 5 mm a cada 15 cm. Apoie tudo sobre espaçadores plásticos de 2,5 cm.
- Tubulações e arranques: antes da concretagem, posicione tubos de esgoto, eletrodutos e ferros de arranque dos pilares e da alvenaria. Depois da concretagem, abrir o concreto destrói a armadura.
- Concretagem: use concreto fck ≥ 25 MPa, slump 8 a 10 cm. Lance em camadas de 30 cm e adense com vibrador de imersão a cada 50 cm. Não interrompa: junta fria é ponto fraco.
- Cura e desforma: mantenha a viga úmida por pelo menos 7 dias (lona ou irrigação). Retire formas laterais após 24 a 48 h. Comece a alvenaria só após 3 dias e nunca carregue antes dos 28 dias.

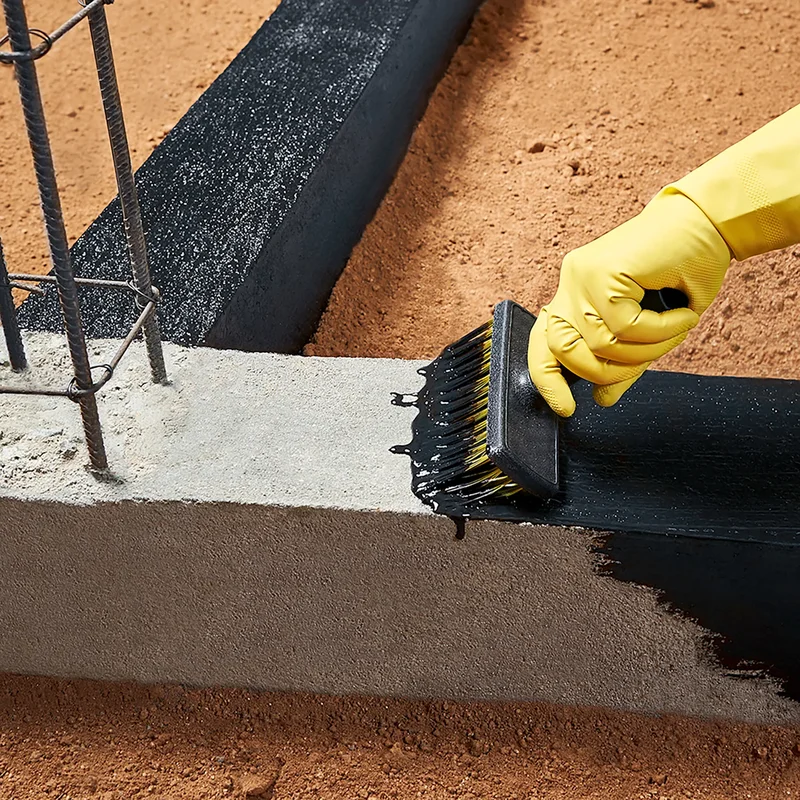

A impermeabilização entre o baldrame e a primeira fiada de alvenaria é etapa não-negociável. Manta asfáltica aplicada a quente ou pintura impermeabilizante a frio criam a barreira contra umidade ascendente do solo.
Leia também: Estrutura do Telhado: Tipos, Componentes e Como Projetar
NBR 6118 e NBR 8681: As Normas que Regem o Baldrame
O baldrame, por ser viga de concreto armado em contato com o solo, é regido por um conjunto de normas técnicas da ABNT. Conhecê-las é diferença entre projeto correto e vício construtivo.
ABNT NBR 6118 — Projeto de estruturas de concreto. É a norma-mãe do dimensionamento: define armaduras mínimas, cobrimento, fck mínimo, estribos e detalhamento.
Aplica-se a qualquer viga de concreto armado, inclusive baldrame. É de leitura obrigatória para o engenheiro estrutural e referência cruzada para o arquiteto.
ABNT NBR 8681 — Ações e segurança nas estruturas. Define as combinações de cargas permanentes e variáveis que serão aplicadas no dimensionamento.
Para o baldrame, ela determina como combinar o peso da alvenaria, o peso próprio da viga, os esforços horizontais e o coeficiente de segurança.
ABNT NBR 6122 — Projeto e execução de fundações. Apesar de tratar primariamente das sapatas e estacas, define a investigação geotécnica (SPT) que vai dimensionar todo o sistema, incluindo o baldrame.
ABNT NBR 9575 — Impermeabilização: seleção e projeto. Orienta a escolha do sistema impermeabilizante aplicado sobre o baldrame antes da alvenaria.
Baldrame x Radier x Viga de Transição: Comparativo
Confusão entre tipos de viga estrutural é frequente. A tabela abaixo separa os três casos típicos para arquitetos:
| Critério | Viga Baldrame | Radier | Viga de Transição |
|---|---|---|---|
| Posição na estrutura | Entre fundação e alvenaria | Substitui a fundação inteira | Em pavimento superior |
| Função principal | Distribuir carga de parede à sapata | Distribuir carga ao solo em toda área | Transferir carga de pilar descontínuo |
| Sistema de fundação associado | Sapata, estaca ou tubulão | Fundação superficial autônoma | Qualquer fundação |
| Solo indicado | Firme, NSPT ≥ 8 | Fraco, argiloso, heterogêneo | Não depende do solo |
| Custo médio (R$/m²) | R$ 80–150/m² (sistema completo) | R$ 120–200/m² | Variável (projeto específico) |
| Norma principal | NBR 6118, NBR 8681 | NBR 6122, NBR 6118 | NBR 6118 |
| Dispensa cinta superior? | Não (é a cinta inferior) | Sim (é monolítico) | Não |
Resumo prático: baldrame é cinta sobre fundação pontual. Radier é uma laje que substitui tudo. Viga de transição é solução de pavimento superior para apoiar pilares que não desceram até a fundação.
Erros Comuns na Execução do Baldrame
Quase toda fissura em alvenaria pode ser rastreada até um erro de baldrame. Os mais frequentes são previsíveis e fáceis de evitar com supervisão técnica.
- Cobrimento insuficiente: armadura encostando na forma ou no solo. O cobrimento mínimo de 3 cm exigido pela NBR 6118 não é detalhe — é o que protege o aço da corrosão. Sem ele, a viga perde resistência em poucos anos.
- Ferragem montada na vertical: erro grosseiro, mas comum em obras sem fiscalização. As barras longitudinais devem estar deitadas (paralelas ao eixo da viga). Estribos retangulares as conectam — nunca o contrário.
- Pular o lastro de concreto magro: sem os 3 a 5 cm de concreto magro sob a armadura, os espaçadores afundam no solo e o cobrimento inferior some. Mesma lógica do radier: lastro é base, não economia opcional.
- Concretagem com junta fria: interromper a concretagem no meio de uma viga cria plano fraco onde as duas camadas não soldam. Sob carga, é o ponto que abre primeiro.
- Esquecer arranques e tubulações: furar baldrame depois para passar esgoto ou colocar pilar destrói a armadura local. Toda passagem entra antes da concretagem.
- Pular a impermeabilização: baldrame sem manta no topo libera umidade ascendente para a parede. Resultado em 6 meses: bolor, descascamento de pintura, mofo.
- Adicionar água ao concreto na obra: reduz a resistência final e aumenta a permeabilidade. O slump pedido (8 a 10 cm) sai da usina. Pedreiro pedindo "um caminhãozinho de água" no caminhão é sinal de obra mal supervisionada.
