Quando o Estrutural Devolve a Planta com 2,40m de Pé-Direito
O arquiteto desenhou 3 metros de pé-direito. O estrutural devolveu a planta com 2,40 m úteis. A diferença ficou pendurada no teto em forma de viga.
A reunião era de compatibilização. O arquiteto abriu a planta da sala com 3 m de pé-direito e a cliente sorriu.
O engenheiro estrutural pediu licença e levantou o seu próprio desenho.
"Cota livre real: dois metros e quarenta." Apontou para as vigas de 60 cm que cruzavam o ambiente para vencer o vão da garagem embaixo.
A sala ainda tinha 3 m até a face de baixo da laje. Só que metade do ambiente passava por baixo da viga, e ali sobravam 2,40 m.
Existem três caminhos a partir desse impasse. Reduzir o vão (e ganhar pilar no meio da sala). Engrossar a laje para apoio direto. Ou inverter a viga: subir os 60 cm para cima da laje, em vez de pendurá-los no teto.
Este guia mostra quando a viga invertida é a saída inteligente, o que muda na NBR 6118:2014 quando ela é especificada, e os cinco erros que transformam essa decisão de projeto em patologia de obra.
O Que É Viga Invertida (em Linguagem de Obra)
Uma viga convencional de concreto armado fica pendurada na laje, projetando-se para baixo. A face inferior da viga aparece no teto do pavimento de baixo como um ressalto.
Viga invertida é a mesma viga, com a mesma seção de concreto, mas montada ao contrário: a face inferior coincide com a laje e a face superior projeta-se para cima, acima do piso.
Em linguagem de obra: a viga é uma régua de concreto que vence o vão. Em vez de essa régua apontar para o chão, ela aponta para o céu.
A "mesa de compressão" da viga, que numa viga convencional fica no topo, na invertida fica embaixo — junto à laje, que passa a colaborar como mesa.
Estruturalmente, a viga continua resistindo a flexão, cisalhamento e torção. O que muda é a posição da armadura de tração — e a definição de "para onde a viga aparece".
Numa convencional, aparece no teto da sala de baixo. Numa invertida, aparece no piso do pavimento de cima — virando degrau, mureta, platibanda ou apoio de bancada.
Leia também: Laje Nervurada: a Solução Inteligente para Grandes Vãos
Convencional, Invertida e Apoio Direto: a Tabela do Detalhamento
Antes de fechar projeto, vale comparar as três alternativas para o mesmo vão. Cada uma resolve um problema, e cria outro.
| Solução | Face inferior da viga | Face superior | Onde a viga aparece | Quando indicar |
|---|---|---|---|---|
| Viga convencional | Abaixo da laje (no teto inferior) | Coincide com a laje | Teto do pavimento de baixo | Default: pé-direito sobra e o teto pode ter ressalto |
| Viga invertida | Coincide com a laje | Acima da laje (no piso superior) | Piso do pavimento de cima | Pé-direito apertado embaixo, platibanda ou mureta acima |
| Apoio direto / laje cogumelo | Não há viga: laje engrossada | Não há viga | Não aparece (laje engrossada localmente) | Vão moderado e pilares bem distribuídos |
A escolha não é puramente arquitetônica. Cada solução tem custo de concreto, fôrma, armadura e tempo de cura diferente.
Inverter uma viga não custa quase nada por si só. A fôrma muda de lugar e a armadura usa a mesma quantidade de aço com outra disposição.
O custo aparece nos efeitos colaterais: a laje precisa aguentar peso extra, o acabamento muda e as instalações são recalculadas.
Quando Vale a Pena Inverter a Viga
A viga invertida não é solução universal. Funciona como bisturi em quatro situações específicas — e é exagero nas outras.
1. Preservar pé-direito no pavimento de baixo. O caso clássico: ambiente social ou garagem com cota livre crítica, viga grossa para vencer vão grande.
Subir a viga para cima libera 40 a 80 cm de altura embaixo, dependendo da seção calculada (em vão de 5 m, gira em torno de L/12 — uns 40 cm).
2. Esconder a viga na platibanda. Em coberturas, a viga invertida da última laje desaparece dentro da platibanda da fachada.
O ambiente embaixo fica com teto liso de ponta a ponta. A viga continua lá, escondida no detalhe que já mascararia a impermeabilização.
3. Esconder sob escadas e degraus. Vigas sobre escadas internas, vigas em mezaninos e vigas que viram apoio de bancada ou armário do piso superior cabem dentro da espessura desses elementos.
O usuário nem sabe que está pisando em cima de uma viga.
4. Vigas-faixa de fachada. Em prédios com janelas corridas, a viga-faixa entre dois pavimentos pode ser invertida para virar peitoril do andar de cima, em vez de verga do andar de baixo.
É a mesma viga, redesenhada para virar elemento arquitetônico em vez de obstáculo.
Aplicações menos óbvias incluem vão livre de auditório (a viga sobe e vira mureta de palco), arquibancada de garagem coberta e fundo elevado de piscina (viga invertida atua como contenção).
Leia também: Fundação Tipo Radier: Estabilidade e Eficiência na Construção
NBR 6118:2014: a Armadura Que Migra para a Face Inferior
A norma brasileira que rege projeto de estruturas de concreto é a ABNT NBR 6118:2014. Ela não trata "viga invertida" como item separado — trata como viga, com regras de inversão de momento.
A diferença prática é que numa viga biapoiada convencional, o momento fletor positivo (que tende a abrir a face de baixo) é resistido pela armadura inferior.
Inverter a viga não muda o sinal do momento que atua sobre ela — muda a face onde ele acontece. O que antes era "face inferior tracionada" vira "face inferior tracionada junto da laje".
Na prática do desenho, a armadura principal de tração se mantém na face inferior — só que agora essa face coincide com a laje, e não fica pendurada no teto de baixo.
Em vigas contínuas, com apoios sobre pilares, o esquema se inverte mesmo: o momento negativo nos apoios e o momento positivo no vão trocam o lado de tração. A armadura passa por uma reanálise completa do diagrama.
Cisalhamento e torção permanecem idênticos. Estribos, espaçamento e armadura transversal de torção seguem o cálculo da viga convencional — a NBR 6118:2014 não muda a fórmula desses esforços porque o elemento foi virado.
O resumo honesto: inverter a viga é uma decisão arquitetônica que obriga o engenheiro estrutural a refazer o detalhamento da armadura de flexão e revisar o desenho. Não é "virar o corte" no desenho.
Leia também: Norma de Desempenho NBR 15575: o Guia Completo
A Conta Que Ninguém Faz: a Laje Aguenta o Peso da Viga em Cima?
Numa viga convencional, o peso próprio da viga desce direto para os pilares. A laje fica acima e recebe só a carga distribuída do pavimento.
Numa viga invertida, o cenário muda. A viga continua resistindo ao vão, mas seu peso próprio agora se apoia sobre a laje em forma de carga linear.
Para uma viga de 20 cm × 60 cm em concreto C25, isso significa cerca de 3 kN/m apoiados como uma faixa em cima da laje. Em vãos longos, vira carga relevante.
A laje precisa ser projetada para essa carga linear extra desde o início. Não dá para inverter a viga depois que a laje já está concretada e armada para outra hipótese de carga.
O engenheiro estrutural refaz três verificações na laje antes de aprovar a inversão:
- Flexão local sob a faixa onde a viga se apoia.
- Flecha da laje considerando o peso da viga somado às cargas de uso.
- Fissuração em serviço, garantindo durabilidade na junção viga-laje.
Em laje pré-moldada ou nervurada, a inversão exige cuidado dobrado: a região sob a viga invertida costuma virar uma faixa maciça projetada exclusivamente para suportar essa carga linear.

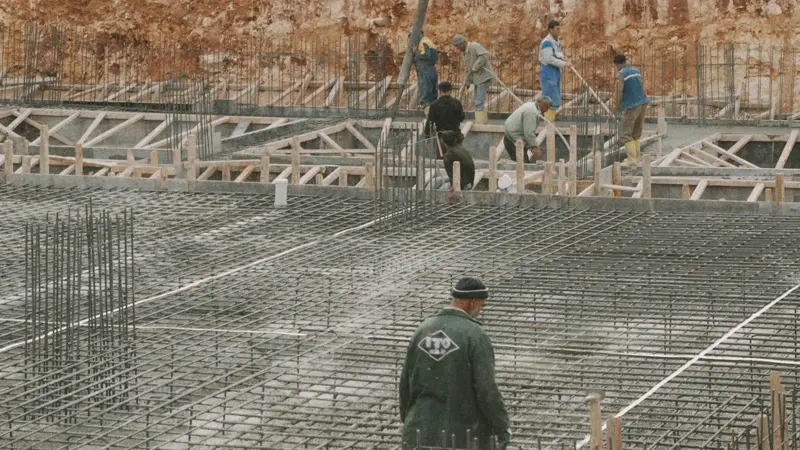

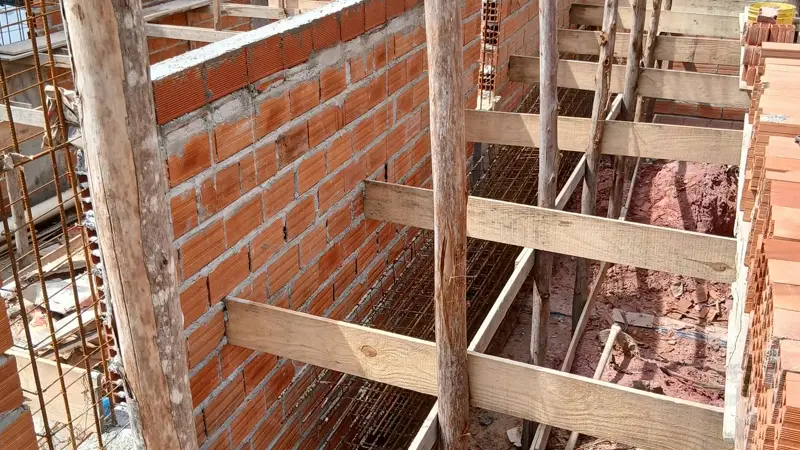

Detalhe Executivo: do Amarrio da Armadura ao Acabamento do Teto
A viga invertida bem detalhada parece óbvia em obra. A mal detalhada gera dor de cabeça na concretagem, no forro e no acabamento.
Amarração da armadura. Estribos da viga devem nascer dentro da laje e ancorar dentro da viga. Sem essa costura, viga e laje trabalham como duas peças sobrepostas, não como conjunto.
O detalhe consagrado: estribos da laje passam por dentro da armadura principal da viga invertida e amarram com arame recozido n.º 18. A junta entre as duas peças vira concreto monolítico.
Interferência com instalações no teto. O ambiente embaixo ganha teto liso, e essa é a grande venda. Mas eletrica, AVAC e hidráulica precisam ser repensadas porque agora correm na laje, não no espaço da viga.
Calhas de ar-condicionado embutido, eletrodutos em laje pré-moldada e descidas hidráulicas precisam ser plotadas no projeto estrutural antes da concretagem. Furo de obra em laje invertida é tabu.
Forro e acabamento embaixo. Com teto liso, três caminhos para o acabamento:
- Sem forro: laje concretada com fôrma metálica recebe pintura direta. Pé-direito máximo, custo mínimo.
- Forro de gesso colado: 1 cm de espessura, esconde imperfeições da concretagem. Pé-direito quase intacto.
- Forro rebaixado em estrutura: deixa de fazer sentido. Se a ideia era libertar o pé-direito, rebaixar de novo desperdiça a inversão.
Acabamento em cima. A viga invertida aparece no pavimento superior. Esconder ou assumir é decisão arquitetônica.
Soluções típicas: virar mureta de mezanino, base de bancada, espelho de escada, banco corrido junto à parede ou platibanda externa quando é a viga da cobertura.
Cinco Erros Que Transformam Viga Invertida em Patologia
Em obra, a viga invertida quebra por motivos previsíveis. Cinco repetem-se em laudos de patologia.
1. Achar que inverter é só virar o desenho. O arquiteto pede inversão sem comunicar formalmente o estrutural. O calculista vira o corte no desenho, mas mantém a armadura de tração na face de cima.
Resultado: a face inferior, agora a face tracionada de fato, fica com armadura insuficiente. A viga fissura na primeira sobrecarga.
2. Inverter a viga sem revisar a laje. A laje recebe a carga linear extra do peso próprio da viga. Se foi dimensionada para outra hipótese, a flecha cresce além do limite e o forro de gesso embaixo trinca em meses.
O recalque do projeto da laje é obrigatório antes da inversão, não opcional.
3. Ignorar interferência com forro e instalações. Eletricista chega na obra com projeto de eletrodutos passando no espaço onde antes era viga. Agora é laje contínua, e o eletroduto precisa furar concreto.
Furo passa, cabo passa, mas o detalhe destrói a vedação acústica e abre caminho para fissuração na laje.
4. Concretar sem detalhe construtivo da junta. Estribo da laje não ancora na viga invertida. Concreto da laje é lançado primeiro, da viga depois.
Sem amarração entre as duas peças, a junta fria entre laje (curada) e viga (fresca) vira plano de fragilidade. A trinca aparece exatamente nessa linha.
5. Esquecer junta de dilatação na fachada. Viga invertida virou platibanda contínua de fachada.
Sem junta de dilatação a cada 25-30 m, o concreto exposto ao sol direto dilata e contrai. A viga acumula tensão até trincar diagonalmente.
Solução: junta vertical com perfil flexível, mesma altura da viga, projetada desde o início.
Leia também: Rachadura na Parede: Quando Preocupar e Como Resolver
Leia também: Baldrame: o Que É e Sua Importância na Construção Civil
Perguntas Frequentes
As dúvidas que aparecem na primeira reunião de compatibilização — respostas curtas, sem rodeio técnico.
Viga invertida é a mesma coisa que laje rebaixada?
Não. Laje rebaixada é uma laje executada em cota mais baixa que as lajes vizinhas — comum em boxes de banheiro para receber o piso de pedra sem ressalto.
Viga invertida é uma viga que sobe para cima da laje em vez de descer. São decisões de projeto diferentes, e ambas podem coexistir no mesmo pavimento.
Inverter a viga muda a armadura ou é só virar o desenho?
Muda. O momento fletor que traciona a face inferior da viga convencional continua tracionando a face inferior na invertida — só que essa face agora coincide com a laje.
A armadura principal precisa estar na face correta, que é a junto à laje. Cisalhamento e torção se calculam pelos mesmos critérios da NBR 6118:2014, sem alteração.
A laje aguenta o peso da viga invertida em cima?
Só se foi projetada para isso. A viga transfere o seu peso próprio como carga linear sobre a laje, em geral 2 a 4 kN/m dependendo da seção.
O engenheiro estrutural recalcula flexão, flecha e fissuração da laje considerando essa nova hipótese antes de aprovar a inversão.
Quanto de pé-direito a viga invertida realmente libera?
Libera a altura inteira da viga. Em vão residencial de 5 m, a viga calculada gira em torno de 40 cm (regra prática de L/12).
Um pé-direito útil de 2,40 m vira 2,80 m sem mexer no esqueleto da casa — só transferindo a viga para o piso de cima.
Como esconder a viga invertida no projeto arquitetônico?
Três caminhos clássicos: embutir na platibanda da fachada (cobertura), embutir em paredes, bancadas e armários do piso superior, ou camuflar sob escadas e mezaninos.
Em projetos modernos, a viga invertida também é assumida como banco corrido, mureta divisória ou peitoril estrutural — vira partido em vez de defeito.
Conclusão
Viga invertida é bisturi, não martelo. Resolve pé-direito apertado, salva projeto de cobertura e libera teto liso onde a viga convencional seria obstáculo.
Mas exige três decisões coordenadas: arquiteto que entenda onde a viga vai aparecer em cima, engenheiro estrutural que recalcule armadura de flexão e laje, e executor que detalhe a amarração da junta.
Inverter sem essa coordenação não é solução — é patologia esperando o primeiro inverno para se manifestar.
