O CAU acabou de reprovar um projeto que parecia perfeito. Motivo: a rampa da entrada tinha 14% de inclinação. A NBR 9050 manda 8,33%. Um número, sete meses de obra parada.
Esse erro custa caro porque parece besteira. A norma cabe em uma página, mas tem três faixas de inclinação, dois corrimãos, patamares a cada 50m e detalhes que reprovam projeto inteiro.
Este guia entrega o cálculo passo a passo, a tabela oficial por desnível, uma calculadora que avisa se o seu projeto passa na prefeitura e os erros que mais derrubam alvará. Use o widget abaixo antes de ler.
Projeto reprovado pelo CAU por 1,67%
O caso é real e se repete. Arquiteto entrega projeto comercial em terreno em aclive. Faz a rampa com 10% de inclinação, achando "tá perto dos 8,33%, ninguém vai medir".
A vistoria mediu. 1,67 ponto percentual a mais virou exigência, exigência virou paralisação, paralisação virou multa diária. Sete meses depois, refez tudo.
A NBR 9050 não é sugestão. É norma de uso obrigatório citada no Decreto 5.296/2004 e na Lei Brasileira de Inclusão (13.146/2015). Reprova projeto, embarga obra e tranca habite-se.
O custo de fazer certo é zero. O custo de errar é a obra inteira. Por isso o cálculo correto da rampa é uma das primeiras decisões do projeto, não a última.
NBR 9050: a régua que vale no Brasil inteiro
A NBR 9050 é a norma da ABNT que define acessibilidade a edificações, mobiliário e equipamentos urbanos. A versão mais recente é de 2020 e substitui a de 2015.
Ela é a régua que une o país. Prefeituras, Corpo de Bombeiros e CAU usam a NBR 9050 como referência única — não importa se você está em Manaus ou em Porto Alegre, o critério é o mesmo.
Dentro do projeto arquitetônico, ela conversa com a NBR 13532, que define etapas de projeto de arquitetura. A acessibilidade entra desde o estudo preliminar, não no final.
Para rampas, a norma define quatro variáveis interligadas: inclinação, comprimento do lance, patamares e corrimãos. Errar uma derruba o conjunto.
Inclinação máxima: tabela por desnível
A NBR 9050 não dá um único número. Dá três faixas, e a faixa depende do desnível total que a rampa precisa vencer. Decorar essa tabela já economiza projetos.
| Inclinação | Desnível máximo do lance | Uso permitido |
|---|---|---|
| até 5% | livre | preferível em qualquer caso |
| até 6,25% | até 1,00m por lance | público e residencial |
| até 8,33% (1:12) | até 1,50m por lance | limite geral em uso público |
| até 10% (1:10) | até 0,18m | tolerado em pontos isolados |
| até 12,5% (1:8) | até 0,075m | somente reformas em pré-existente |
O número de ouro é 8,33%. Lê-se "um metro de altura para cada doze de comprimento". Tudo acima disso só é aceito em situações específicas e nunca em projeto novo de uso público.

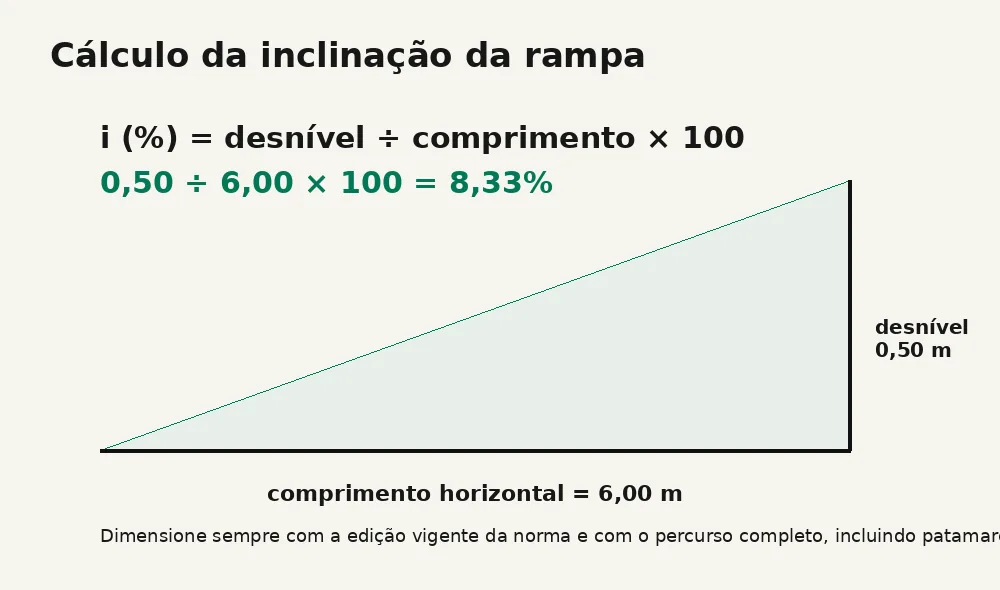

Para converter inclinação em decimal, divida o percentual por 100. Os 8,33% viram 0,0833. Esse é o número que entra na fórmula do comprimento.
A fórmula é elementar: comprimento horizontal = desnível ÷ inclinação decimal. Para 1 metro de altura na inclinação de 8,33%, o resultado é 12m. Daí vem a expressão popular "um para doze".
Não confunda comprimento horizontal com comprimento de rampa real. O comprimento de rampa real é a hipotenusa do triângulo, ligeiramente maior. Para projeto e medição em planta usa-se sempre o horizontal.
Quem trabalha com modelagem BIM já encontra essa regra parametrizada. Em projetos de circulação vertical, vale conferir também o nosso guia de como fazer escada no Revit, pois a lógica de patamares e desnível se repete.
Exemplo numérico: rampa de 90cm de desnível
Imagine que você precisa vencer um desnível de 0,90m entre a calçada e a soleira de uma loja de rua. O cálculo fica direto.
Inclinação: 8,33% (uso público, desnível abaixo de 1,50m). Comprimento horizontal: 0,90 ÷ 0,0833 = 10,80m. Patamares intermediários: nenhum, porque o lance está abaixo de 50m.
Patamares de extremidade: dois, um na chegada da calçada e outro na soleira, ambos com 1,20m de profundidade no sentido da marcha. Largura da rampa: mínimo 1,20m, ideal 1,50m.
Pronto, você acabou de dimensionar a rampa em três linhas. Esse é o ponto da norma: não tem mágica, tem método.
Como usar a calculadora acima
A ferramenta no topo do post foi pensada para o momento do estudo preliminar, quando você ainda está decidindo onde a rampa encaixa na planta.
Insira o desnível em metros. Se vai vencer 90cm, digite 0.90. Escolha "uso público" para qualquer edificação que recebe visitante — loja, escola, edifício multifamiliar, consultório.
O resultado mostra três coisas: a inclinação recomendada pela norma, o comprimento horizontal da rampa e quantos patamares de descanso são obrigatórios no percurso.
Quando o resultado vier marcado em vermelho, o desnível é grande demais para uma única rampa — você precisará segmentar com patamares ou pensar em plataforma elevatória.
O número de patamares calculado é o intermediário, fora os de extremidade. Lembre-se de somar dois patamares (início e fim) ao seu desenho final, sempre, mesmo em rampas curtas.

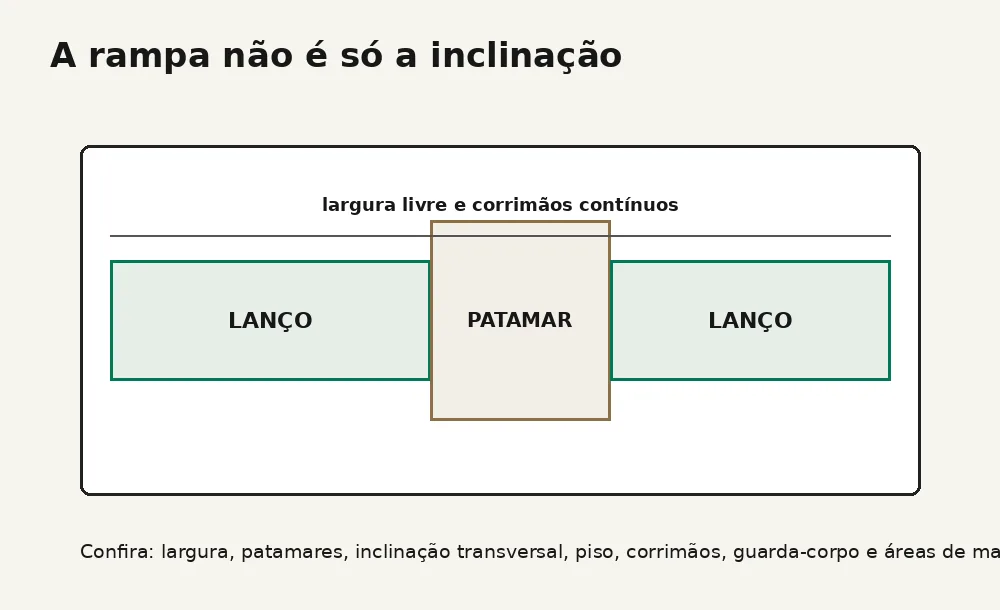

Patamares: regra dos 50m e dos 30m
Patamar é o trecho horizontal de descanso. Cadeirante e idoso não conseguem vencer rampa longa sem parar — a norma garante esse descanso.
A regra é simples e tem duas faces. Com inclinação de até 8,33%, o lance contínuo pode ter no máximo 50m. Acima disso, patamar obrigatório.
Com inclinação de 10%, o lance contínuo cai para 30m. Quanto mais inclinada a rampa, mais cedo o usuário cansa, e a norma encurta o trecho.
O patamar deve ter, no sentido da marcha, no mínimo 1,20m. Se houver mudança de direção, o patamar precisa caber um círculo de giro — 1,50m em projetos de uso público.
Em rampas curtas, parece desperdício. Em rampas longas, é o que torna a circulação utilizável de verdade — e o que separa projeto aprovado de projeto rejeitado em vistoria.
Quando o desnível pede mais de um lance
Imagine que você precisa subir 2,40m entre a rua e o térreo. Com inclinação de 8,33% a rampa teria 28,80m corridos. Está dentro do limite de 50m, mas exige patamares intermediários quando você faz dobras.

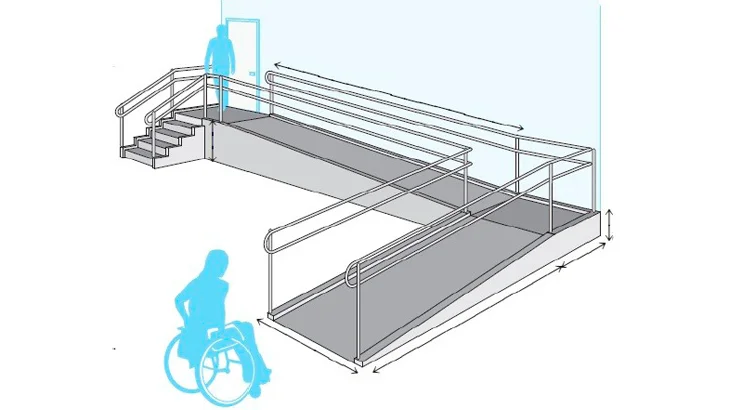

A solução clássica é uma rampa em "Z" ou em "U", com dois patamares de descanso fazendo curva de 180°. Você ganha conforto e gasta menos área longitudinal.
Em loteamentos com desnível natural, vale fragmentar o percurso em vários trechos curtos com patamares amplos, criando estações de descanso a cada 10m. O usuário cansa menos e o paisagismo respira.
Corrimãos: duas alturas e prolongamentos
Aqui mora um dos erros mais comuns. Muita gente projeta um único corrimão e esquece que a NBR 9050 exige dois, em alturas diferentes, em ambos os lados.
O corrimão superior fica a 0,92m do piso da rampa, medido na parte superior da barra. O inferior fica a 0,70m. O primeiro serve adultos em pé, o segundo serve crianças e usuários de cadeira de rodas.
A distância entre o corrimão e a parede precisa ser de pelo menos 4cm. Isso garante espaço para fechar a mão sem raspar os dedos. Apoio embutido em alvenaria, sem essa folga, reprova.
Os corrimãos precisam ser contínuos. Não pode interromper no patamar — atravessa o patamar e segue para o próximo lance.
No início e no fim, prolongamento mínimo de 0,30m horizontal. Esse trecho parado dá ponto de apoio antes de iniciar a descida e ao final dela.
Material do corrimão importa pouco para a norma, mas importa muito para o usuário. Tubo de aço inox de 38mm de diâmetro é o padrão de mercado: resistente, lavável e confortável de pegar.
Madeira tratada também é aceita. Evite alumínio cru ao tempo, pois esquenta no sol e gela no inverno. Em rampa coberta isso é resolvido; em rampa exposta, virou queixa do usuário.

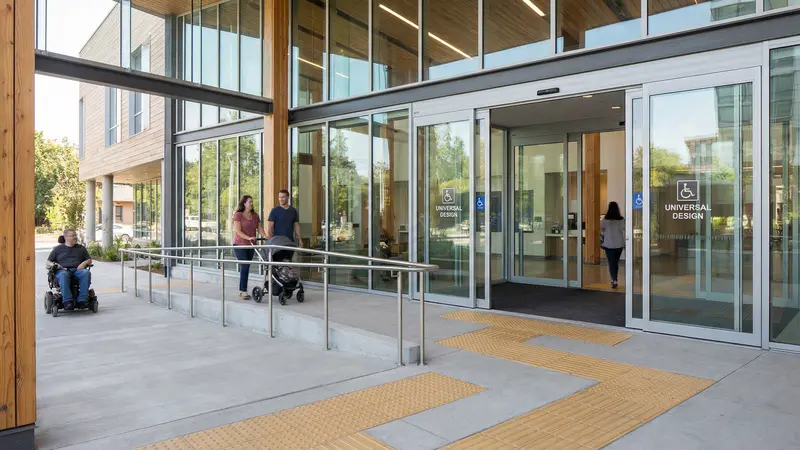

Guia de balizamento e piso tátil
Quem usa cadeira de rodas ou bengala precisa de pista. A NBR 9050 cria dois elementos para isso: a guia de balizamento e o piso tátil.
A guia de balizamento é uma mureta lateral de pelo menos 5cm de altura, contínua na lateral da rampa quando não há parede ou guarda-corpo. Ela impede que a cadeira ou a bengala escapem para fora.
O piso tátil de alerta — aquele com botões em relevo — vai no início e no fim da rampa, em faixa de 0,25m a 0,60m de largura, na cor amarelo segurança contrastando com o piso.
Há também o piso tátil direcional, com linhas paralelas, usado para guiar o trajeto entre a rampa e a porta principal. Os dois pisos juntos formam o sistema de sinalização para deficientes visuais.
Especifique o piso da própria rampa antiderrapante, com coeficiente de atrito mínimo de 0,4 quando seco. Cerâmica polida está fora — escorrega com qualquer respingo de chuva.
Drenagem é outro detalhe esquecido. Rampa externa precisa de canaleta no pé e ralo no patamar, senão acumula poça e o piso tátil vira pista de gelo no primeiro inverno.
Erros que reprovam o projeto
Inclinação dentro da norma não basta. Existem detalhes que o arquiteto esquece e que a vistoria não esquece. Anote os três principais.
Declividade transversal acima de 2%. A rampa também tem inclinação para os lados, para escoar água. A norma permite até 2%. Acima disso, a cadeira de rodas escorrega lateralmente.
Falta de área de aproximação plana. Antes da rampa começar, é obrigatório um trecho plano de no mínimo 1,20m. Sem isso, a porta abre e o cadeirante já entra na inclinação.
Raio de inflexão insuficiente no patamar de giro. Curva de 90° pede 1,50m de diâmetro livre. Quem encolhe o patamar para 1,20m em rampa em "L" reprova certo.
Esses três detalhes não aparecem na fórmula da inclinação, mas aparecem no laudo da vistoria. Se quiser entender o passo seguinte, veja como funciona a aprovação de projetos na prefeitura.
A acessibilidade entra também na norma de desempenho NBR 15575, que avalia a habitabilidade do edifício. Errar acessibilidade é errar desempenho.
Iluminação artificial insuficiente. A NBR 9050 exige iluminação contínua em rampas externas, com mínimo de 150 lux no piso. Lampião decorativo de jardim, no projeto bonito, costuma reprovar nessa medida.
Sinalização visual ausente no início. Placa de "rampa" com pictograma da cadeira é exigida em uso público. Sem placa, sem alvará — detalhe que vai para a planta legal, não fica só na obra.
Conclusão e próximo passo
Calcular rampa é simples quando você decora a tabela: 8,33% até 1,50m de desnível, lance máximo de 50m, dois corrimãos a 0,70 e 0,92m, patamar de 1,20m no sentido da marcha.
O resto é detalhamento: declividade transversal, piso tátil, guia de balizamento, área de aproximação. Use a calculadora no topo no estudo preliminar e revise os detalhes antes de imprimir o projeto executivo.
Próximo passo: detalhe a rampa no Revit com famílias parametrizadas e teste variações de inclinação antes de fechar o partido. Veja os cursos práticos na Mobflix.
Perguntas frequentes
Qual a inclinação máxima permitida pela NBR 9050?
Em uso público o limite é 8,33%, que equivale à relação 1:12.
Há duas exceções: 10% só para desnível de até 0,18m e 12,5% só para desnível de até 0,075m.
Qual o comprimento máximo de um lance de rampa?
Com inclinação de 8,33%, o lance contínuo pode ter até 50m. Com 10%, cai para 30m.
Passando disso, patamar de descanso obrigatório com no mínimo 1,20m no sentido da marcha.
A NBR 9050 exige um ou dois corrimãos?
Dois corrimãos, em duas alturas: 0,92m para adultos em pé e 0,70m para crianças e cadeirantes.
Ambos contínuos nos dois lados, com 4cm de afastamento da parede e prolongamento de 0,30m no início e no fim.
Quando preciso de patamar na rampa?
Patamar é obrigatório no início e fim de cada lance, em mudanças de direção e a cada 50m de percurso contínuo (ou 30m se a inclinação for 10%).
Dimensão mínima: 1,20m no sentido da marcha; em mudança de direção, espaço para giro de 1,50m.
Posso projetar rampa residencial fora da NBR 9050?
Em residência unifamiliar a NBR 9050 é referência técnica, mas o código de obras municipal pode permitir inclinações maiores em uso privativo.
Em edifício multifamiliar e qualquer uso público a norma vira exigência legal e o desvio reprova o projeto.
