Sexta-feira, 16h47. O estagiario chega na prefeitura para protocolar o projeto. A fiscal abre o tubo, desenrola a prancha, olha o canto inferior direito.
Vazio. Sem carimbo, sem RRT, sem assinatura. Ela devolve o rolo sem nem ler o resto. "Volta segunda."
O cliente liga puto. O escritorio perde a semana. Tudo porque ninguem treinou o estagiario na regra mais basica da prancha de arquitetura: o que tem que estar nela antes de virar PDF.
Este guia resolve isso. Vamos do papel (literalmente) ao carimbo, passando pelas quatro NBRs que regem a folha, o conteudo obrigatorio, a diagramacao que aprova e os cinco erros que reprovam.
O Que e uma Prancha de Arquitetura

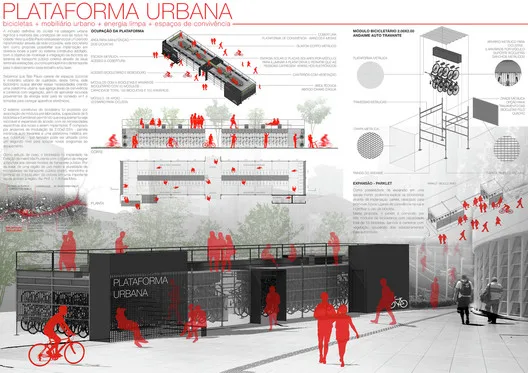

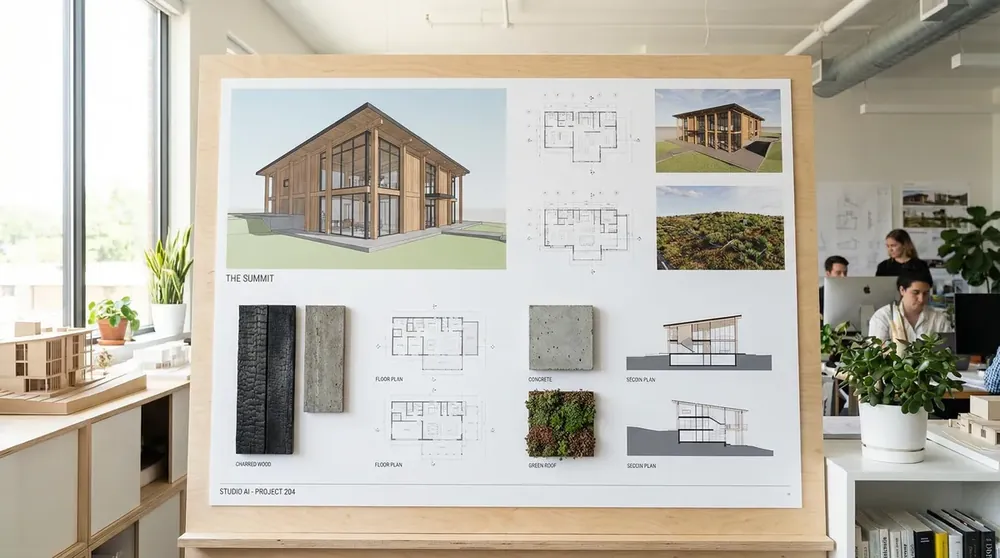

Prancha e a folha de desenho tecnico, em papel ou PDF, onde o arquiteto diagrama (organiza visualmente) os desenhos do projeto: plantas, cortes, fachadas, detalhes, legenda e carimbo.
Pense numa pagina dupla de revista. So que em vez de fotos de moda, voce tem a planta baixa do banheiro, o corte da escada, a fachada principal e uma tabela com as areas. Tudo no mesmo formato padronizado.
O padrao existe por um motivo: qualquer engenheiro, fiscal ou pedreiro precisa abrir uma prancha sua e achar o carimbo, a escala e o norte sem manual de instrucao. Se a prancha exige tutorial, ela falhou.
Prancha nao e arte. E protocolo visual. Quanto mais previsivel a diagramacao, mais rapido o leitor entende o projeto.

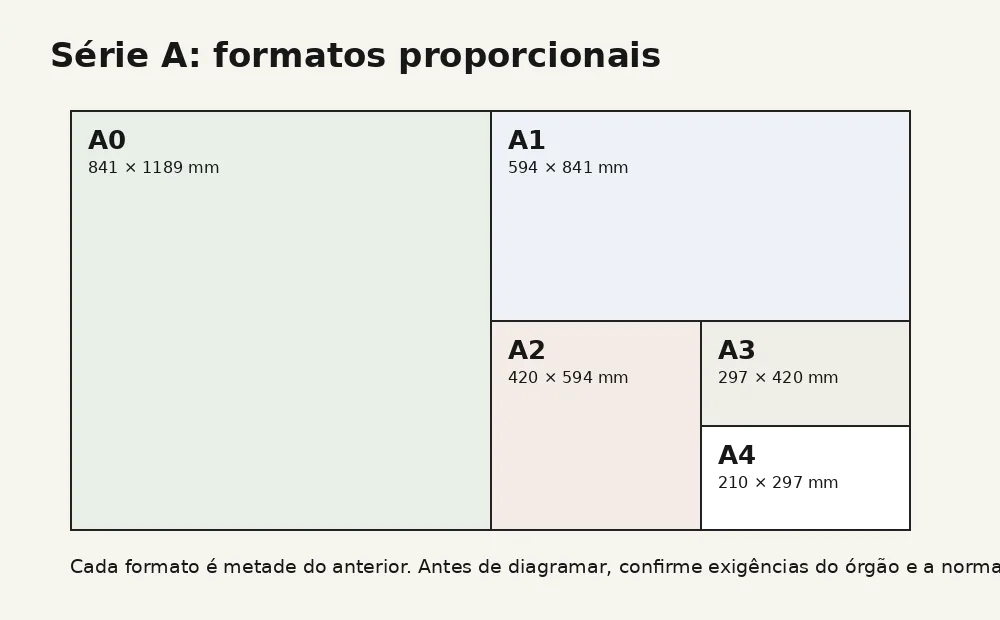

Formatos Padronizados Pela NBR 10068
A NBR 10068 (Folha de desenho, leiaute e dimensoes) define os formatos que voce vai usar pelo resto da carreira. Eles seguem a serie A da norma ISO 216: cada formato e metade do anterior, dobrado pelo lado maior.
| Formato | Dimensoes (mm) | Uso tipico |
|---|---|---|
| A0 | 841 x 1189 | Implantacao, projetos urbanos, master plan |
| A1 | 594 x 841 | Plantas, cortes e fachadas (padrao residencial) |
| A2 | 420 x 594 | Plantas de pavimentos menores, esquadrias |
| A3 | 297 x 420 | Detalhes ampliados, projeto executivo no canteiro |
| A4 | 210 x 297 | Memorial, anexos, plantas de reforma simples |
Existe ainda a serie americana ANSI, usada em escritorios internacionais: ANSI A (216x279mm), B (279x432), C (432x559), D (559x864) e E (864x1118mm).
Brasil trabalha com a serie A, ponto. So vale conhecer o ANSI se voce abrir um arquivo de cliente gringo.
A regra pratica: comece pelo A1 e suba ou desca conforme a complexidade. Casa de 200m2 cabe em duas pranchas A1. Edificio de 40 andares pede A0 para a implantacao e A1 para os pavimentos.
Leia tambem: Escala de reducao no desenho tecnico: como escolher 1:50, 1:100 ou 1:200.
As 4 NBRs Que Regem a Sua Prancha
A prancha de arquitetura nao e governada por uma norma so. Sao quatro, e elas se completam. Decorar isso vale ouro na hora de uma fiscalizacao do CAU ou de uma auditoria de projeto.
NBR 10068 (1987) - leiaute e dimensoes
Define formatos (A0 a A4), espessura minima do quadro (0,5mm) e a regra de margem esquerda 25mm para furacao e encadernacao. E a "espinha dorsal" geometrica da folha.
NBR 10582 (1988) - apresentacao da folha
Diz onde fica o carimbo (canto inferior direito), o espaco para revisao, a tabela de conteudo e o sentido de leitura. Em outras palavras: como organizar o que esta na folha.
NBR 6492 (1994) - representacao de projetos de arquitetura
Norma mais importante para o arquiteto. Padroniza simbologia (porta, janela, escada), espessuras de linha, hachuras, indicacoes de corte e cotas. Sem ela, cada projetista desenha do seu jeito.
NBR 13142 (1999) - dobramento de copias
Quando voce imprime um A0 e precisa dobrar para A4 (formato de arquivo), a NBR 13142 dita a sequencia de dobras. O resultado: o carimbo sempre visivel, pronto para arquivar em pasta sanfonada.
A NBR 8196 (1999) define escalas (1:1, 1:5, 1:10, 1:20, 1:50, 1:100, 1:200, 1:500). Sempre que a prancha tem mais de uma escala, cada desenho precisa indicar a sua individualmente.
O Que Toda Prancha Precisa Conter
Independente do estagio do projeto (estudo preliminar, anteprojeto, executivo), existe um pacote minimo que a prancha tem que entregar. Faltou um item dessa lista, a prefeitura devolve.
- Carimbo no canto inferior direito, com identificacao completa.
- Margens de 25mm a esquerda (encadernacao) e 5 a 10mm nas demais.
- Plantas: de situacao (entorno e lote), de locacao (lote e projecao da obra) e baixa de cada pavimento.
- Cortes: no minimo dois, geralmente AA (longitudinal) e BB (transversal), passando por banheiro e escada.
- Fachadas: as quatro elevacoes principais (frontal, posterior, lateral direita e esquerda).
- Detalhes ampliados de esquadrias, escadas, bancadas e qualquer ponto que mereca escala 1:20 ou 1:10.
- Tabela de areas e quadro de indices urbanisticos (CA, TO, recuos exigidos vs propostos).
- Simbolo Norte, sempre indicando o Norte verdadeiro (geografico), nao o magnetico.
Leia tambem: Como fazer planta baixa no AutoCAD do zero ate o PDF.
O Carimbo: Onde Vive a Identidade do Projeto
Carimbo (ou legenda, ou selo) e o bloco de identificacao da prancha. Fica no canto inferior direito porque e a primeira coisa que aparece quando a prancha esta dobrada conforme a NBR 13142.
A NBR 10582 nao engessa o desenho do carimbo, mas estabelece largura minima de 178mm para o bloco. Os campos obrigatorios sao:
| Campo | Conteudo |
|---|---|
| Autoria | Nome do arquiteto + numero do RRT (Registro de Responsabilidade Tecnica) |
| Cliente | Nome ou razao social do contratante |
| Projeto | Nome do empreendimento e fase (anteprojeto, executivo, as built) |
| Endereco | Logradouro completo, lote, quadra, bairro, cidade, UF |
| Folha | Numero da prancha sobre o total (ex: 03/12) |
| Escala | Escala principal da prancha (1:50, 1:100, etc) |
| Data | Data de emissao da revisao atual |
| Revisao | Numero ou letra da revisao (R0, R1, R2) |
RRT, em arquitetura, e o documento que prova que aquele arquiteto e o responsavel tecnico pelo projeto, emitido pelo CAU. Sem RRT vinculado no carimbo, a prefeitura nao protocola e o seguro de obra nao cobre nada.
Mantenha um template de carimbo no AutoCAD ou Revit com os campos parametricos. Voce muda o numero da folha, a escala e a data; o resto (autor, RRT, empresa) vem automatico.

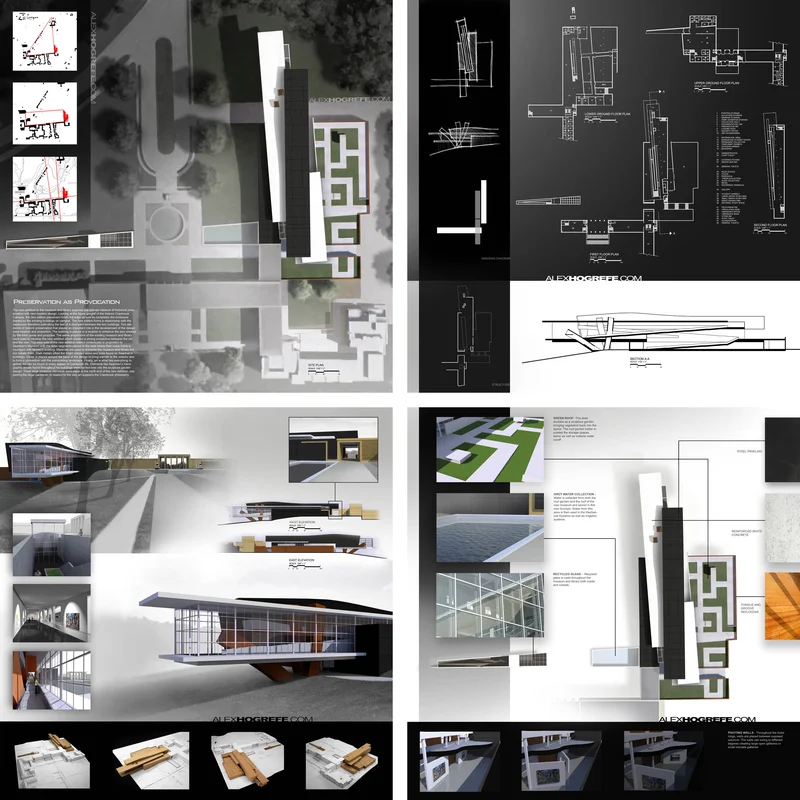

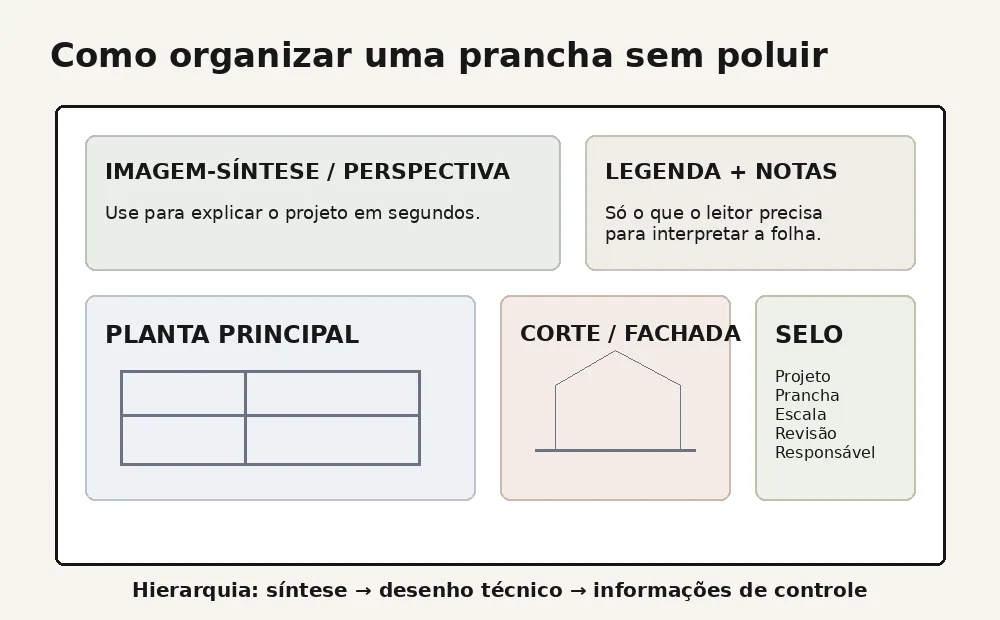

Diagramacao: A Arte de Organizar a Folha
Diagramacao e a forma como voce distribui plantas, cortes e fachadas dentro do retangulo da prancha. Boa diagramacao guia o olho do leitor sem que ele precise pensar.
A regra que mais ajuda iniciante: trate a prancha como uma pagina de jornal.
Tem manchete (a planta principal, grande, no centro), tem chamadas (cortes e fachadas em torno) e tem nota de rodape (carimbo, legenda, quadro de areas).
Hierarquia visual
O desenho mais importante e o maior. Numa prancha de pavimento tipo, a planta baixa ocupa 60% da folha. Cortes e detalhes giram em 20-25%. O resto e respiracao e carimbo.
Respiracao branca
Deixe 20 a 30% da folha em branco. Parece desperdicio, mas e o que evita poluicao visual e deixa cada desenho "respirar". Prancha cheia ate as margens cansa o fiscal e gera erro de leitura.

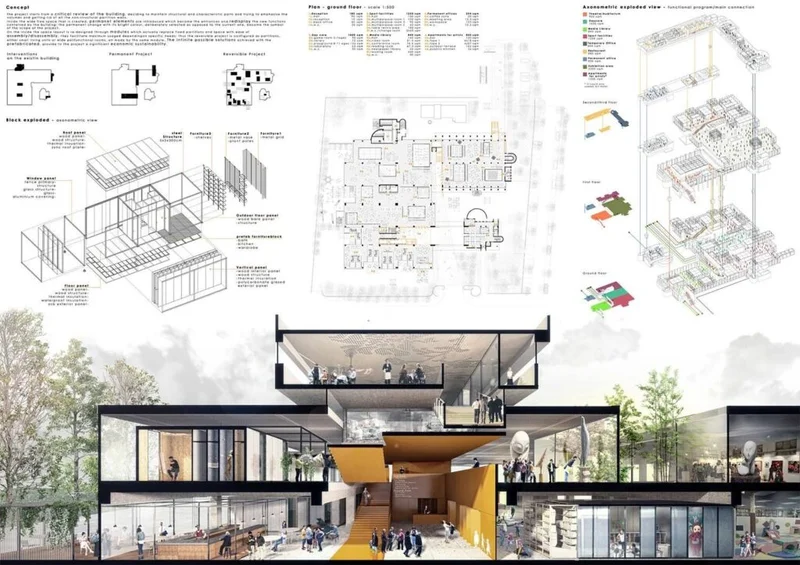

Escalas multiplas (com indicacao individual)
Uma mesma prancha pode ter planta 1:50, corte 1:50 e detalhe 1:10. Permitido. Obrigatorio: cada desenho precisa ter sua escala escrita logo abaixo dele, alem da escala principal no carimbo.
Fonte legivel: 2,5mm impressos
A NBR 8402 (escrita em desenhos tecnicos) recomenda altura minima de 2,5mm na letra impressa. Em CAD, isso equivale a Arial 8pt quando a prancha esta na escala 1:100. Menos que isso, o fiscal nao le.
Leia tambem: Como plotar no AutoCAD em PDF sem perder escala e a lista de comandos do AutoCAD que aceleram a montagem.
Os 5 Erros Que Reprovam a Prancha na Prefeitura
Auditei mais de 200 pranchas reprovadas no balcao da prefeitura. Cinco erros respondem por 80% das devolucoes. Decore-os.
Faltou RRT, faltou data ou faltou numero da folha. O fiscal nem abre o rolo. Cheque o carimbo antes de plotar, sempre.
Quando a prancha vai para encadernacao, a furadeira come o desenho. A norma exige 25mm reservados, mesmo no A4.
Voce coloca planta 1:50 e detalhe 1:20 lado a lado, mas escreve so "esc. 1:50" no carimbo. O fiscal mede no escalimetro errado e reprova a cota.
Texto menor que 2,5mm impressos. Comum em quem reduz a prancha de A1 para A3 no PDF sem reajustar a altura de texto. Resultado: cotas viram piscadinhas no papel.
Toda planta de implantacao e locacao precisa de simbolo Norte (geografico, nao magnetico). Sem ele, a prefeitura nao consegue validar recuos, insolacao e relacao com o lote.
Leia tambem: NBR 13532: a norma que define as fases do projeto de arquitetura.
Conclusao
Prancha de arquitetura nao trava ninguem por excesso de criatividade. Trava por falta de protocolo: carimbo incompleto, margem errada, escala omitida, fonte miuda, sem norte.
Domine as quatro normas (NBR 10068, 10582, 6492 e 13142), monte um template de carimbo no seu CAD e revise os cinco erros antes de plotar.
Voce passa de "estagiario que volta segunda" para arquiteto que protocola na primeira tentativa.
Proximo passo: baixe um modelo de carimbo, ajuste com seu RRT e cole no seu CAD. Da proxima vez que abrir uma prancha em branco, voce ja parte com 30% do trabalho pronto.
Perguntas Frequentes
Qual o tamanho de prancha mais usado em projetos residenciais?
A1 (594x841mm) e o padrao para plantas, cortes e fachadas de residencias.
A0 entra na implantacao quando o lote e grande. A3 e A4 servem para detalhes e plantas de canteiro.
Onde fica o carimbo na prancha de arquitetura?
Sempre no canto inferior direito, com largura minima de 178mm.
A NBR 10582 exige essa posicao para que o carimbo apareca primeiro quando a prancha esta dobrada conforme a NBR 13142.
Qual a margem correta de uma prancha de arquitetura?
Margem esquerda de 25mm em todos os formatos, para permitir furacao e encadernacao.
As demais margens variam entre 5mm (A4 e A3) e 10mm (A2, A1 e A0), conforme a NBR 10068.
O que precisa estar no carimbo da prancha?
Nome e RRT do arquiteto, dados do cliente, identificacao do projeto, endereco completo, numero da folha (X/Y), escala, data e numero da revisao.
Sem qualquer um desses campos, a prefeitura nao protocola o projeto.
Qual a fonte minima legivel para textos da prancha?
Altura de letra impressa de 2,5mm, conforme a NBR 8402 para escrita em desenhos tecnicos.
Em CAD, isso equivale a Arial 8pt quando a prancha esta na escala 1:100.
