A Viga 12×20 que o Arquiteto Calculou no Olho — e Rachou na Terceira Semana
O arquiteto escolheu viga 12×20 cm para um vão de 4,80 m “porque ficava mais elegante”. Três semanas depois da concretagem, a laje desceu 2 cm e a parede de baixo abriu uma fissura diagonal.
O cliente perguntou: “mas você não fez cálculo?”. O arquiteto respondeu: “fiz no olho, sempre dá certo”.
Dessa vez não deu. O vão de 4,80 m com sobrecarga residencial e laje pré-moldada precisava de uma viga em torno de 14×40 cm pela regra prática de h = L/12.
A viga 12×20 entregue tinha um quarto da inércia necessária. Flexionou, transferiu deformação para a laje e a laje empurrou a alvenaria. A trinca era o aviso.
Cálculo estrutural não é exagero de engenheiro nem zelo excessivo. É a tradução das cargas reais da edificação em geometria de elementos resistentes.
Esses elementos transferem as cargas até o solo sem fissurar, sem fletir além do limite e sem ruir — e existe norma para cada uma dessas verificações.
Este guia mostra o que arquiteto precisa dominar de cálculo estrutural — as cinco NBR, o fluxo de cargas, as regras de pré-dimensionamento, as fórmulas de momento fletor e os softwares do mercado.
O objetivo é simples: conversar com o engenheiro estrutural de igual para igual e parar de calcular viga no olho.
O Que É Cálculo Estrutural (Feynman: traduzir carga em geometria)
Cálculo estrutural é a disciplina da engenharia civil que dimensiona os elementos resistentes da edificação — lajes, vigas, pilares, fundações — para suportar as cargas previstas em norma.
Em linguagem direta: a edificação tem peso próprio, recebe gente em cima, sofre vento de fora e às vezes treme com sismo. Cada uma dessas ações é uma carga.
O cálculo pega esse conjunto de cargas e traduz em quanta seção de concreto, quanto aço, qual altura de viga e qual diâmetro de pilar consegue resistir sem fissurar e sem fletir além do limite.
O critério não é estética: é a NBR 6118:2014 (concreto), 8800:2008 (aço) ou 7190:2022 (madeira). A norma fixa duas verificações simultâneas.
ELU — Estado Limite Último. A estrutura não pode ruir. Majora-se a carga por γ = 1,4 e minora-se a resistência do concreto por γc = 1,4 (NBR 6118:2014, item 12.4).
ELS — Estado Limite de Serviço. A estrutura não pode incomodar. Flecha máxima L/250 (NBR 6118), fissura máxima 0,3 mm em ambiente moderado, vibração controlada em laje longa.
Resistir e não incomodar. A primeira frase é segurança, a segunda é conforto. Cálculo estrutural entrega as duas — e arquitetura sem essa amarra vira fissura.
Leia também: Norma de Desempenho NBR 15575: o Guia Completo
As Cinco NBR Que o Arquiteto Precisa Saber Pelo Nome
Não é preciso ler as 250 páginas da NBR 6118. É preciso saber o que cada norma resolve para abrir na hora certa.
| Norma | Material / tema | O que regula |
|---|---|---|
| NBR 6118:2014 | Concreto armado e protendido | Projeto, dimensionamento, ELU/ELS, cobrimento, fissuração, ancoragem. |
| NBR 8800:2008 | Estruturas de aço e mistas | Perfis laminados, soldados, conexões, flambagem, sistema misto aço-concreto. |
| NBR 7190:2022 | Estruturas de madeira | Madeira maciça, laminada colada (MLC), CLT, ligações, durabilidade. |
| NBR 6120:2019 | Cargas para projeto de estruturas | Sobrecarga de uso por ambiente, peso próprio de materiais, ações permanentes. |
| NBR 6123:1988 | Forças devidas ao vento | Velocidade básica regional, coeficientes de pressão, edificações isoladas. |
A NBR 6118:2014 manda no concreto — e como concreto armado é maioria absoluta no Brasil, é praticamente obrigatória em projeto residencial.
A NBR 6120:2019 é o catálogo de cargas de uso: sala 1,5 kN/m², dormitório 1,5 kN/m², escritório 2,5 kN/m², escada 2,5 kN/m², garagem 3,0 kN/m².
A NBR 6123:1988 está em revisão mas continua oficial. Em edifício acima de 4 pavimentos, vento começa a mandar mais que peso próprio.
A NBR 8800:2008 organiza o aço estrutural — galpões, mezaninos comerciais e estruturas mistas aço-concreto. A NBR 7190:2022 modernizou o cálculo de madeira no Brasil, incluindo MLC e CLT.
Leia também: Casa de Concreto: a Revolução Arquitetônica do Design
O Caminho da Carga: Laje → Viga → Pilar → Fundação
Antes de dimensionar qualquer elemento, vale entender o trajeto físico da carga dentro da edificação. É o trajeto da gravidade.
Toda força que age sobre a edificação precisa, em algum momento, chegar ao solo. O cálculo estrutural projeta a estrada por onde essa força viaja.
O trajeto clássico em estrutura de concreto armado é uma cascata em quatro etapas:
- 1. Laje. Recebe a carga distribuída do piso (peso próprio, revestimento, móveis, gente). Distribui essa carga em duas direções para as vigas de borda.
- 2. Viga. Recebe a carga linear da laje e o peso da alvenaria que assenta sobre ela. Trabalha à flexão e transfere para os apoios.
- 3. Pilar. Recebe as cargas concentradas das vigas que nele apoiam. Trabalha à compressão (e flexão composta nos cantos). Desce verticalmente até a fundação.
- 4. Fundação. Recebe a carga total do pilar e a redistribui no solo dentro da tensão admissível do terreno (sapata, radier ou estaca).
Quebrar essa cascata é catastrófico. Tirar pilar sem refazer viga ou aumentar pavimento sem revisar fundação são erros típicos de reforma sem ART.
O arquiteto que entende o fluxo da carga negocia melhor o partido: sabe quando o pilar pode mudar de lugar e quando vai brigar com a estrutura.
Leia também: Baldrame: o Que É e Sua Importância na Construção Civil
Pré-Dimensionamento Prático: as Regras que Cabem na Folha A4
O pré-dimensionamento é a primeira aproximação geométrica dos elementos. Não substitui o cálculo do engenheiro, mas faz o partido do arquiteto sair coerente.
Cada material e tipologia tem sua regra prática consagrada. Conhecê-las evita o erro do vão de 6 m com viga de 25 cm — que vira fissura.
Laje maciça de concreto armado. Espessura h = L/40, onde L é o menor vão. Mínimo 7 cm em laje de cobertura, 8 cm em piso comum (NBR 6118:2014).
Viga de concreto armado biapoiada. Altura h = L/12, onde L é o vão livre. Base bw entre 12 e 20 cm em residencial, e nunca menor que 12 cm (limite da NBR 6118:2014).
Em vão de 4 m, h ≈ 33 cm. Em 6 m, ≈ 50 cm. Em 8 m, h ultrapassa 65 cm e começa a brigar com pé-direito.
Viga em aço perfil I. Altura h = L/20, mais leve que concreto. Em vão de 6 m, perfil I de 30 cm resolve.
Viga em MLC (madeira laminada colada). h = L/17. Compensa em estética e sustentabilidade.
Pilar de concreto armado. Dimensão mínima 19×19 cm em pavimento térreo (NBR 6118:2014, item 13.2.3). Pré-dimensionamento por carga axial: área da seção Ac ≈ N / (0,5 . fck), onde N é a carga total em kN.
Para um pilar de canto em residência térrea recebendo cerca de 250 kN, com concreto C25, área mínima fica em torno de 200 cm². Um pilar 20×20 já atende.
Pilar de aço perfil tubular. Trabalha à compressão centrada com excelente eficiência. Carga axial dividida pela tensão admissível do aço (250 MPa para A36) define a seção bruta.
Momento Fletor: a Fórmula M=qL²/8 e Suas Irmãs
O momento fletor é a força interna que tenta dobrar a viga. Quanto maior o momento, maior a tração na face oposta — e mais aço a viga precisa.
Três configurações de apoio cobrem 90% das vigas residenciais. Cada uma tem uma fórmula de momento máximo em função da carga distribuída q e do vão L.
| Configuração | Momento máximo | Onde ocorre |
|---|---|---|
| Viga biapoiada (apoiada-apoiada) | M+ = q.L²/8 | No meio do vão |
| Viga engastada-engastada | M- = q.L²/12 (apoios) ; M+ = q.L²/24 (meio) | Apoios e meio do vão |
| Viga contínua, 2 vãos iguais | M- = q.L²/8 no apoio central | Apoio central |
| Viga em balanço | M- = q.L²/2 no engaste | Engaste |
Em residencial, a biapoiada simples (M = qL²/8) é a hipótese mais comum. Vale como aproximação segura entre dois pilares.
Repare a brutalidade do balanço: M = qL²/2, quatro vezes a biapoiada. Varanda de 1,80 m já pede viga de 30 a 40 cm no engaste.
Conhecer a fórmula serve para estimar se uma proposta arquitetônica é razoável — antes mesmo do engenheiro abrir o software.
Exemplo: vão 5 m, q = 25 kN/m. Momento M = 25 × 25/8 ≈ 78 kN.m. Viga 20×50 com 4 barras de 12,5 mm resolve com folga (leitura de viabilidade, não detalhamento).
Softwares de Cálculo Estrutural Usados no Brasil
O cálculo manual continua válido para pré-dimensionamento. O detalhamento final, porém, sai de software desde os anos 1990 no Brasil.
Sete sistemas dominam o mercado brasileiro de cálculo estrutural — divididos por origem, tipologia e nicho.
| Software | Origem | Forte em |
|---|---|---|
| TQS | TQS Informática (São Paulo) | Concreto armado predial; padrão de mercado em edifícios verticais no Brasil. |
| Eberick | AltoQi (Florianópolis) | Concreto armado residencial e comercial; interface didática e CAD nativo. |
| CYPECAD | CYPE Engenheiros (Espanha, com módulo BR) | Multimaterial (concreto, aço, madeira, mista) e estruturas multifamiliares. |
| SAP2000 | Computers and Structures Inc. (EUA) | Análise avançada de pórticos, pontes e estruturas especiais. |
| ETABS | Computers and Structures Inc. (EUA) | Edifícios altos, análise dinâmica e modal. |
| STRAP | ATIR Engineering Software | Análise estrutural geral, muito usado em escritórios técnicos brasileiros. |
| Robot Structural Analysis | Autodesk (EUA) | Integração com Revit via BIM e análise multimaterial. |
Em projeto residencial e predial de concreto no Brasil, o duelo de mercado é TQS contra Eberick. Os dois geram prancha de fôrma, prancha de armadura e quadro de carga pronto para fundação.
O TQS, da TQS Informática (São Paulo), é o padrão em escritórios de cálculo de SP, RJ e em edifícios verticais. Modela por pórtico espacial.
Integra com a NBR 6118:2014 desde a versão atual e exporta prancha de fôrma, prancha de armadura e quadro de cargas direto para a fundação.
O Eberick, da AltoQi (Florianópolis), domina projeto residencial e comercial de pequeno e médio porte. A curva de aprendizado é mais suave e a interface CAD-like aproxima do arquiteto.
O CYPECAD, espanhol com módulo brasileiro, ganha terreno quando o projeto mistura concreto, aço e madeira no mesmo edifício.
SAP2000 e ETABS, da americana Computers and Structures Inc. (CSI), reinam em pontes, arranha-céus e estruturas industriais complexas.
O Robot Structural Analysis, da Autodesk, vale a pena quando o projeto já está em Revit — o fluxo BIM cálculo→detalhamento→prancha sai limpo.

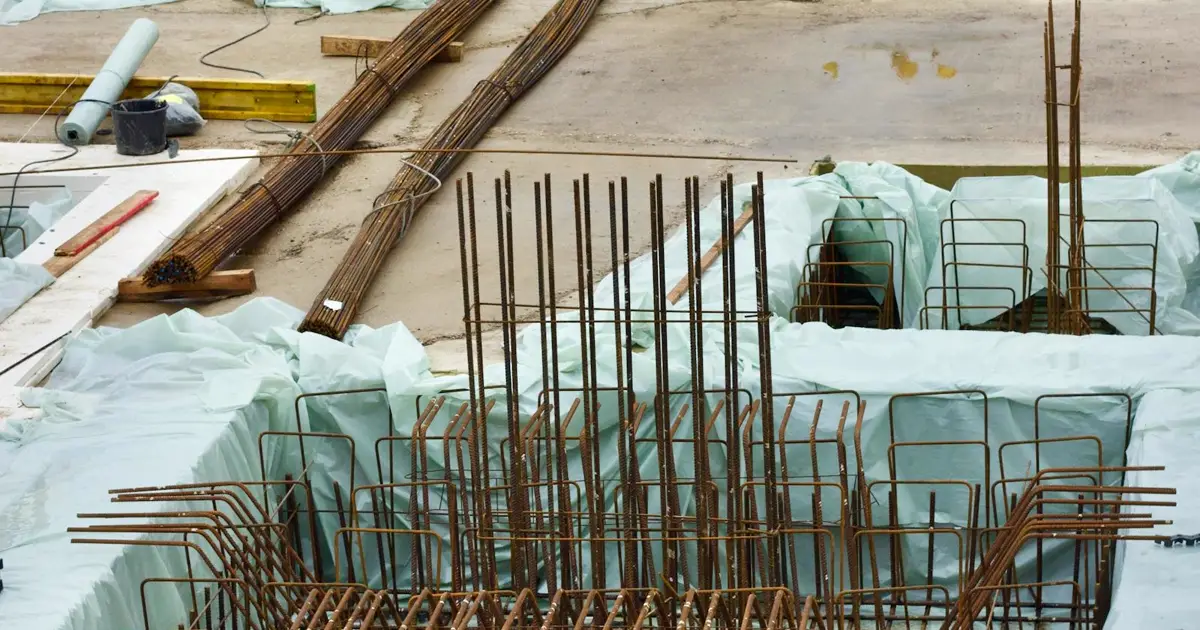

Leia também: Viga Invertida: Quando Usar Para Ganhar Pé-Direito
Cinco Erros que Transformam Projeto Bonito em Patologia
Em laudos de patologia, os cinco erros abaixo aparecem em mais da metade dos casos de fissura estrutural em edificação residencial.
1. Dimensionar viga e pilar por intuição. O caso do início desta página: vão de 4,80 m com viga 12×20 “porque ficou mais elegante”.
O erro custou retrabalho de alvenaria, gesso, pintura e laudo de engenheiro. A regra prática h = L/12 economiza essa dor de cabeça em 30 segundos.
2. Esquecer carga de vento em prédio alto. Em residencial de 4 andares ou mais, vento começa a gerar esforço horizontal relevante (NBR 6123:1988).
Ignorar o vento faz o cálculo gerar pilares finos demais — pilares que vão bem na compressão pura, mas falham na flexão composta provocada pelo vento lateral.
3. Concretar com cura inferior a 21 dias. O concreto C25 atinge sua resistência característica fck aos 28 dias. Aos 7 dias, tem cerca de 65% do fck. Aos 14, perto de 85%.
Retirar o escoramento antes da cura completa é prática perigosa. A NBR 14931:2004 recomenda 21 dias para retirada de escora de viga e 28 dias para escora de balanço.
4. Esquecer junta de dilatação. Edifício maior que 30 m de comprimento contínuo precisa de junta de dilatação para absorver variação térmica do concreto (NBR 6118:2014, item 22.3).
Sem junta, o concreto exposto ao sol dilata, gera tensão e trinca diagonalmente nas paredes que apoiam na viga contínua.
5. Confundir apoio articulado com engastado. Viga apoiada em pilar pode trabalhar como simplesmente apoiada (rótula) ou engastada (transferindo momento).
A diferença muda a fórmula do momento — de qL²/8 para qL²/24 no meio. Errar essa hipótese leva o cálculo a subestimar o momento e a viga a fissurar exatamente onde a barra de aço deveria estar e não está.
Leia também: Laje com Isopor: Vantagens e Aplicações na Arquitetura
Leia também: Tipos de Cimentos: Tudo o que Você Precisa Saber
Perguntas Frequentes
As dúvidas mais comuns de quem começa a olhar para o cálculo estrutural — respondidas em síntese curta.
Arquiteto pode fazer cálculo estrutural?
Não. O cálculo estrutural é atribuição privativa do engenheiro civil pela Lei Federal 5.194/1966 e pela Resolução CONFEA n.218/1973.
O arquiteto pode lançar eixos, pré-dimensionar para fechar o partido e dialogar tecnicamente — mas a ART e o detalhamento da armadura são responsabilidade do engenheiro estrutural.
Qual a NBR principal do cálculo estrutural no Brasil?
Depende do material. Concreto armado segue a NBR 6118:2014, aço a NBR 8800:2008 e madeira a NBR 7190:2022 (revisada recentemente).
Para cargas de uso e ações permanentes, a referência é a NBR 6120:2019. Para vento, a NBR 6123:1988 (em revisão). Em projeto residencial de concreto, a 6118 e a 6120 são leitura obrigatória.
Como pré-dimensionar uma viga de concreto?
Regra prática consagrada: para viga biapoiada de concreto armado, altura h = L/12, onde L é o vão livre. Num vão de 4,80 m, a viga sai com h em torno de 40 cm.
A base bw fica entre 14 e 20 cm em residencial, e a NBR 6118:2014 fixa o mínimo de 12 cm. O pré-dimensionamento é estimativa — o detalhamento final é do calculista.
Qual o melhor software de cálculo estrutural no Brasil?
Em concreto armado residencial e predial, TQS (TQS Informática, SP) e Eberick (AltoQi, SC) dominam o mercado. Ambos saem com NBR 6118:2014 nativa e geram prancha pronta.
Para estruturas mistas, multifamiliares ou industriais, CYPECAD (espanhol com módulo BR), SAP2000 e ETABS (Computers and Structures, EUA) são mais usados em projetos complexos.
Quanto custa um cálculo estrutural de residência?
A tabela referencial do CREA-SP estima o projeto estrutural em torno de 1 a 3% do valor da obra, dependendo de pavimentos, complexidade e necessidade de visita.
Em residência de 200 m², o cálculo costuma variar entre R$ 4.000 e R$ 12.000 (estimativa de mercado). Vale exigir ART, memorial de cálculo e quadro de cargas para fundação.
Conclusão
Cálculo estrutural não é a parte chata do projeto — é a parte que garante que o partido arquitetônico vai resistir ao tempo, à gravidade e ao vento.
O arquiteto que entende NBR 6118:2014, fluxo de cargas laje→viga→pilar→fundação e a fórmula M = q.L²/8 conversa com o engenheiro estrutural em outro nível.
Esse arquiteto negocia melhor o pilar fora do partido, sabe quando o vão pede viga invertida e propõe ao cliente uma estrutura coerente desde o anteprojeto.
O engenheiro estrutural continua sendo dono da ART e do detalhamento — mas a conversa flui, o projeto sai compatibilizado e a obra termina sem fissura na terceira semana.
