Um construtor amigo me mandou foto da laje fissurando três dias depois da concretagem. Linhas finas, paralelas às vigotas, exatamente sobre os blocos.
Investigamos. Ele tinha comprado "isopor mais barato" da loja de embalagem em vez do EPS estrutural do fabricante da vigota. O bloco afundou sob o peso do concreto fresco, a capa ficou irregular, fissurou na cura.
Esse é o problema com a laje com isopor: parece simples, mas tem três especificações onde 90% das obras erram. Vamos resolver isso agora.
O que é, de fato, a laje treliçada com EPS
Esquece o nome popular. Tecnicamente, "laje com isopor" é uma laje pré-fabricada treliçada com enchimento em EPS.
Imagine um sanduíche deitado. Embaixo, viguinhas de concreto com uma armadura triangular de aço saindo por cima (a treliça).
Entre uma viguinha e outra, blocos de isopor estrutural fazem o enchimento. Por cima de tudo, uma capa fina de concreto armado fecha o sistema.
O EPS não trabalha. Ele só preenche o vazio. Quem aguenta a carga são as vigotas treliçadas mais a capa, que juntas formam um conjunto monolítico depois da cura.
Resultado: uma laje que pesa cerca de 40% menos que a maciça equivalente, gasta menos concreto e fica pronta em menos tempo.

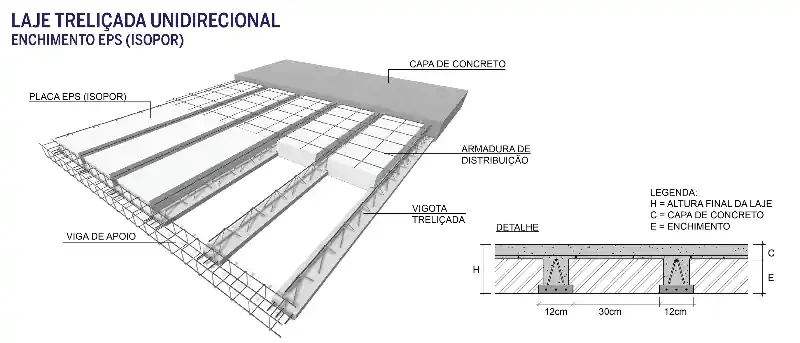

Composição: vigota, bloco, capa, armadura
A laje treliçada tem quatro componentes obrigatórios. Sem qualquer um, o sistema não fecha.
1. Vigota T treliçada
É a "trave" do sistema. Tem base de concreto pré-fabricada (geralmente 12 cm de largura) e uma armadura em forma de treliça triangular saindo por cima (daí o nome).
O concreto da vigota usa fck mínimo de 25 MPa segundo a NBR 14859-2, e o aço da treliça é CA-60.
2. Bloco de EPS
Vai entre as vigotas. Largura padrão de 30 ou 40 cm; altura varia de 8 a 25 cm conforme o vão. Densidade entre 13 e 16 kg/m³ na classe estrutural.
3. Capa de concreto
A camada superior, moldada na obra. Espessura mínima 4 cm para vigota de 8 cm e 5 cm a partir de vigota de 12 cm.
É na capa que o trabalho de compressão acontece. Cortar espessura aqui é cortar a estrutura.
4. Armadura de distribuição
Uma tela soldada ou ferros finos no meio da capa. Combate a retração do concreto e distribui cargas pontuais (uma estante, uma divisória).
A especificação mais comum é tela soldada Q92 (malha 15x15 cm, fio 4,2 mm) ou ferros CA-60 de 5 mm a cada 30 cm em ambas as direções.
Sem ela, a capa vira uma "casca" sobre o EPS. Qualquer carga concentrada (pé de móvel, ferramenta) cria uma marca puntiforme que abre a fissura primeira.
Vantagens reais vs laje maciça
Não é todo cliente que precisa de laje maciça. Em residencial de até dois pavimentos, a treliçada com EPS bate em quase tudo:
- Economia de concreto: cerca de 30% a 40% a menos que a maciça equivalente, porque o EPS ocupa o espaço onde o concreto não trabalha (zona neutra).
- Economia de aço: cerca de 20% a menos, pois a treliça já vem dimensionada de fábrica e a armadura negativa é só nos apoios.
- Peso reduzido: uma laje H=16 cm com EPS pesa cerca de 150 kg/m² contra 250 kg/m² da maciça de 10 cm. Menos carga em pilares e fundação.
- Montagem rápida: dois pedreiros levantam 30 m² em uma manhã. Maciça leva o dia inteiro só na fôrma.
- Isolamento térmico modesto: ganho real, mas modesto. O EPS reduz a transmitância térmica da laje, e nada substitui o desempenho do telhado bem ventilado para conforto de cobertura.
O ponto fraco: ela é unidirecional. Distribui carga em um eixo só, não nos dois.
Para grandes vãos bidirecionais (acima de 6 m em ambas as direções), considere a laje nervurada ou sistemas protendidos.
Outra limitação: balanços (sacadas) acima de 1,5 m exigem armadura negativa de combate e detalhamento específico — não é "padrão" do sistema.
Normas que regem (e como ler)
Três normas comandam a laje com isopor no Brasil. Decorar os números poupa discussão com fiscal e fornecedor:
- NBR 14859-1 e NBR 14859-2: são as normas específicas da laje pré-fabricada treliçada. A Parte 1 trata de coberturas (lajes leves de telhado); a Parte 2 trata de pisos. Definem geometria da vigota, classe do concreto, altura mínima da capa, espaçamento de escoras.
- NBR 6118: norma geral de projeto de estruturas de concreto. Define cobrimento de armadura, fck mínimo, verificação de flecha. Toda laje passa por ela.
- NBR 6120: norma de ações (cargas) nas estruturas. Diz quanto peso considerar para cada uso: residencial 150 kg/m², comercial 250 kg/m², escritório 200 kg/m².
- NBR 11949: norma do EPS para uso construtivo. Define classes (P para embalagem, F retardante de chama) e exige que o EPS de obra seja classe F.
Se quiser fechar o conjunto regulatório, vale conhecer a NBR 15575 (norma de desempenho), que cobra conforto térmico, acústico e durabilidade mínima de 50 anos.
Cálculo prático: que altura usar?
O dimensionamento final é responsabilidade do calculista estrutural, mas existe uma tabela de bolso que serve para a primeira conversa com o cliente:
| Vão livre | Vigota | EPS | Capa | Altura total |
|---|---|---|---|---|
| até 3,5 m | 11 cm | 8 cm | 4 cm | 12 cm |
| até 4,0 m | 11 cm | 11 cm | 5 cm | 16 cm |
| até 5,0 m | 12 cm | 16 cm | 5 cm | 21 cm |
| até 6,0 m | 12 cm | 20 cm | 5 cm | 25 cm |
| até 7,0 m | 16 cm | 25 cm | 5 cm | 30 cm |
Acima de 7 m em laje unidirecional, o melhor caminho é mudar de sistema (treliçada bidirecional, nervurada, protendida) ou colocar uma viga intermediária para reduzir o vão.
Essa tabela é orientativa. Vão maior, carga maior, balanço, parede sobre laje: tudo isso exige cálculo específico. Sempre passe pelo engenheiro.
Um detalhe que pega muita gente: parede de gesso acartonado pode passar sobre a laje sem viga; parede de alvenaria não. Alvenaria sobre laje exige viga de transição ou armadura negativa extra na capa.
EPS estrutural vs isopor comum: a diferença que fissura
Aqui está o erro mais caro que vi em obra. Os dois materiais parecem iguais. Não são.
O EPS comum (classe P, "para embalagem") tem densidade baixa, é frágil e queima como pavio. Já o EPS estrutural classe F traz aditivo retardante de chama e densidade mínima de 13 kg/m³, exigida pela NBR 11949.
Na prática: o bloco classe F segura o peso do concreto fresco sem afundar, não acende com uma faísca de solda e mantém o cobrimento da armadura. O classe P falha em todos esses pontos.
Como identificar? O bloco do fornecedor da vigota vem com selo do INMETRO e nota fiscal indicando classe F.
Se o pedreiro chegou com "um isopor mais barato" da loja de embalagem, recusa. A diferença de preço entre os dois costuma ficar abaixo de 15% do custo total da laje.
O preço de aceitar EPS errado, em compensação, é refazer 100% da laje quando a fissura aparece três meses depois. Aritmética simples.
5 erros que fissuram a laje com isopor
Tudo o que vi quebrar em obra de laje treliçada cai em uma dessas cinco categorias:
- EPS comum no lugar do estrutural. Afunda sob o concreto, capa fica irregular, racha na cura. Custo de "economizar 30%" é refazer a laje inteira.
- Capa fina demais. Pedreiro "economizou" 1 cm, deixou 3 cm em vez de 4. A armadura fica sem cobrimento, corrói em poucos anos, surge fissura no teto.
- Vigota incompatível com a altura do EPS. Misturar vigota de 11 cm com EPS de 16 cm (em vez de 16 com 16) gera ressalto, desnível e ponto de fragilidade.
- Sem armadura de distribuição. Sem a tela na capa, qualquer carga pontual (uma estante pesada) cria uma fissura puntiforme que se espalha.
- Escoramento errado ou retirado cedo. A NBR 14859-2 pede escora a cada 1,2 m com contra-flecha. Pedreiro que tira escora antes de 14 dias colhe deflexão excessiva e fissura por todo o vão.
Quatro desses cinco erros são de execução, não de projeto. Por isso vale tanto acompanhar a obra quanto desenhar bem a prancha.
Quem tem orçamento apertado costuma sacrificar exatamente essas etapas — usa EPS qualquer, raspa capa, ignora tela. O custo se realiza dois anos depois, quando o forro racha e o cliente liga.
Um visita semanal de quem desenhou o projeto durante a montagem da laje resolve 90% desses erros. É a hora de bater foto, conferir EPS, checar tela, medir capa antes do concreto.
Como escolher o fornecedor da vigota
O sistema só funciona quando vigota e bloco vêm do mesmo fabricante (ou de fabricantes que comprovadamente trabalham juntos). Comprar avulso é problema na certa.
Marcas brasileiras conhecidas incluem Cassol Pré-Fabricados, Sicovel, Premoldados Brasil e Lajes Vidigal, entre fabricantes regionais.
Verifique sempre se o fornecedor entrega laudo de ensaio do concreto e selo de conformidade com a NBR 14859.
Três perguntas obrigatórias antes de fechar pedido:
- O EPS é classe F segundo a NBR 11949? Pede o certificado.
- A vigota tem fck de pelo menos 25 MPa? Pede o laudo do lote.
- Vocês entregam tabela de carga e vão para essa altura específica? Sem tabela do fabricante, não tem como justificar o cálculo.
Para fechar o conjunto estrutura+laje, vale revisar o baldrame, a fundação radier e a viga invertida.
Vale ler também sobre tipos de cimento, já que o fck da capa depende do CP escolhido.
Conclusão
A laje com isopor (treliçada com EPS) é uma boa solução para residencial e comercial de pequeno porte, com economia real de concreto e aço, montagem rápida e ganho modesto de conforto térmico.
O truque está em três decisões: EPS classe F estrutural, capa de concreto na espessura certa e escoramento como pede a NBR 14859-2. Acertou esses três pontos, sua laje passa do prazo de vida útil sem dor.
Próximo passo: peça ao fornecedor a tabela de vão para a altura desejada, leve ao calculista e peça o detalhamento da armadura negativa nos apoios.
Quer aprofundar projeto estrutural? Os cursos da Mobflix têm trilha de estruturas para arquiteto especificar com segurança.
Perguntas Frequentes
Qual a diferença entre laje com isopor e laje maciça?
A laje com isopor é uma laje treliçada: vigotas pré-fabricadas separadas por blocos de EPS e cobertas por uma capa de concreto.
A maciça é toda concreto. A treliçada com EPS pesa menos e gasta cerca de 30% menos concreto e 20% menos aço.
Que altura usar em laje treliçada com EPS para vão de 4 metros?
Para piso residencial até 4 m a combinação típica é EPS de 11 cm sobre vigota de 11 cm com capa de 5 cm (altura total 16 cm).
Em vão de 5 m sobe para EPS 16 cm + capa 5 cm. O cálculo final cabe ao engenheiro conforme a NBR 6118.
Posso usar isopor comum de embalagem na laje?
Não. O EPS de embalagem (classe P) é poroso, frágil e não tem retardante de chama.
A NBR 11949 exige EPS classe F retardante para uso construtivo. Use blocos fornecidos pelo fabricante da vigota.
A laje com isopor pega fogo?
O EPS estrutural classe F tem aditivo retardante e se autoextingue ao remover a chama.
Mesmo assim ele fica preso entre a vigota e a capa de concreto: o fogo precisa atravessar 4 a 5 cm de concreto para alcançá-lo. Risco real é durante a obra, antes da concretagem.
Precisa de escoramento durante a concretagem?
Sim, e a NBR 14859-2 é taxativa: vigotas treliçadas precisam ser escoradas a cada 1,2 m a 1,5 m até o concreto da capa atingir resistência.
Retirar escora cedo é uma das principais causas de fissura por deflexão.
