Como um fio único que atravessa o projeto inteiro. Você monta um modelo do edifício e ele amadurece por fases: estudo (testar a forma), anteprojeto (virar volume em construção), executivo (detalhar e quantificar), pranchas (montar o jogo de folhas) e coordenação (compatibilizar com estrutura e instalações). Diferente do desenho tradicional, você não refaz o projeto a cada etapa — o mesmo modelo serve de ponta a ponta, e cada mudança se propaga sozinha.
Já explicamos o que é o Revit e o caminho para aprendê-lo. Aqui é a peça que falta: como ele entra no processo real de um projeto de arquitetura, fase por fase, do primeiro estudo à obra.
A ideia que muda o processo
No fluxo antigo, cada fase do projeto era um conjunto de desenhos separados: o estudo num arquivo, o executivo em outro, as pranchas remontadas à mão. Toda mudança obrigava a refazer.
No Revit, é o contrário: o projeto é um modelo só, que você lapida ao longo das fases. O que começa como um bloco simples de estudo vira, no mesmo arquivo, o edifício detalhado do executivo e as pranchas da obra. Nada é refeito do zero — cada etapa acrescenta informação ao que já existe.
Fase 1 — Estudo: testar a forma

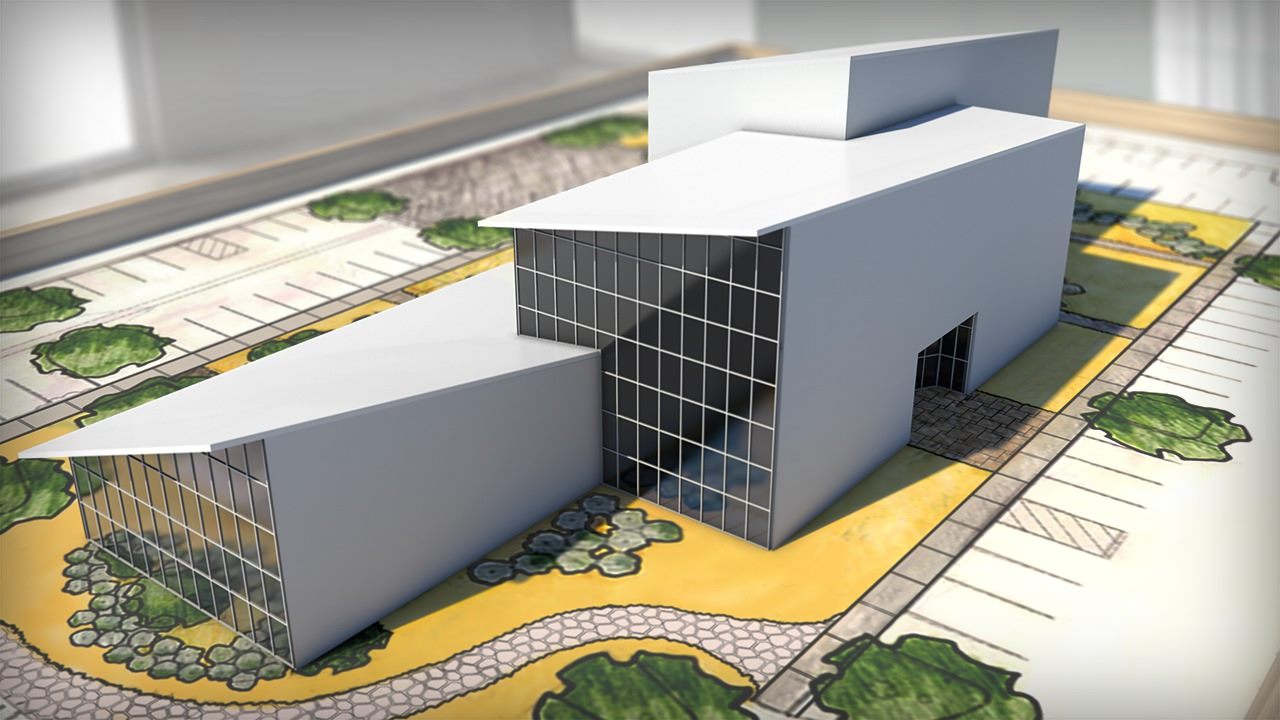

Todo projeto começa por uma pergunta de volume: quantos pavimentos, como implanta no terreno, que forma geral. O Revit tem as massas conceituais (conceptual mass) justamente para isso — blocos simples que você cria e transforma rápido, sem se comprometer com parede ou material ainda.
É a fase do "e se": e se o prédio recuar aqui, e se girar o bloco, e se subir um andar. A massa permite testar tudo isso em minutos e já ver a implantação no terreno.
Fase 2 — Anteprojeto: virar volume em construção
Aprovada a ideia, a massa vira edifício de verdade. Aqui entram os elementos construtivos — paredes, lajes, pisos, telhado, esquadrias — cada um como objeto com espessura, material e altura. É onde o modelo deixa de ser uma casca e passa a "saber" o que é cada coisa.
Como cada elemento carrega informação, as vistas nascem juntas: ao subir as paredes, a planta, o corte e a fachada aparecem automaticamente, sempre coordenados. A configuração inicial do arquivo — unidades, template, níveis — é o que faz essa fase fluir sem retrabalho.
Fase 3 — Executivo: detalhar e quantificar
Agora o projeto precisa virar instrução de obra. É a fase mais pesada, e onde o BIM mais economiza. Duas coisas acontecem:

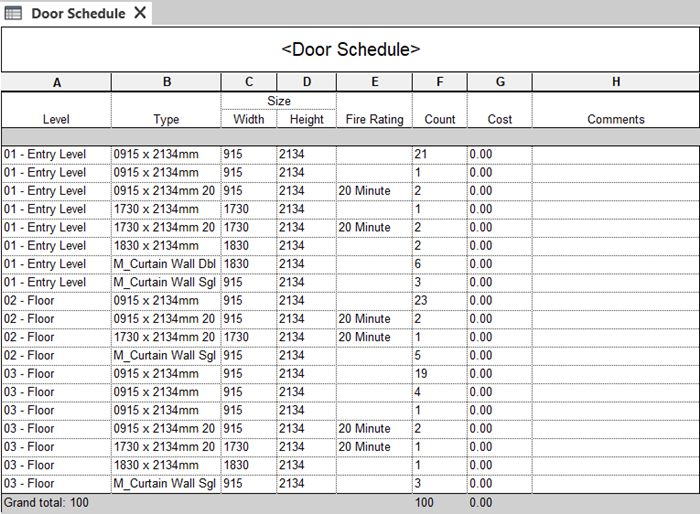

Detalhamento: cotas, tags, materiais, detalhes construtivos, tudo conforme a NBR 6492 (representação de projetos de arquitetura). Quantitativo: como o modelo tem informação, o Revit conta o material sozinho — portas, área de piso, volume de concreto — em tabelas que se atualizam quando você muda o modelo.
Fase 4 — Pranchas: montar o jogo de folhas

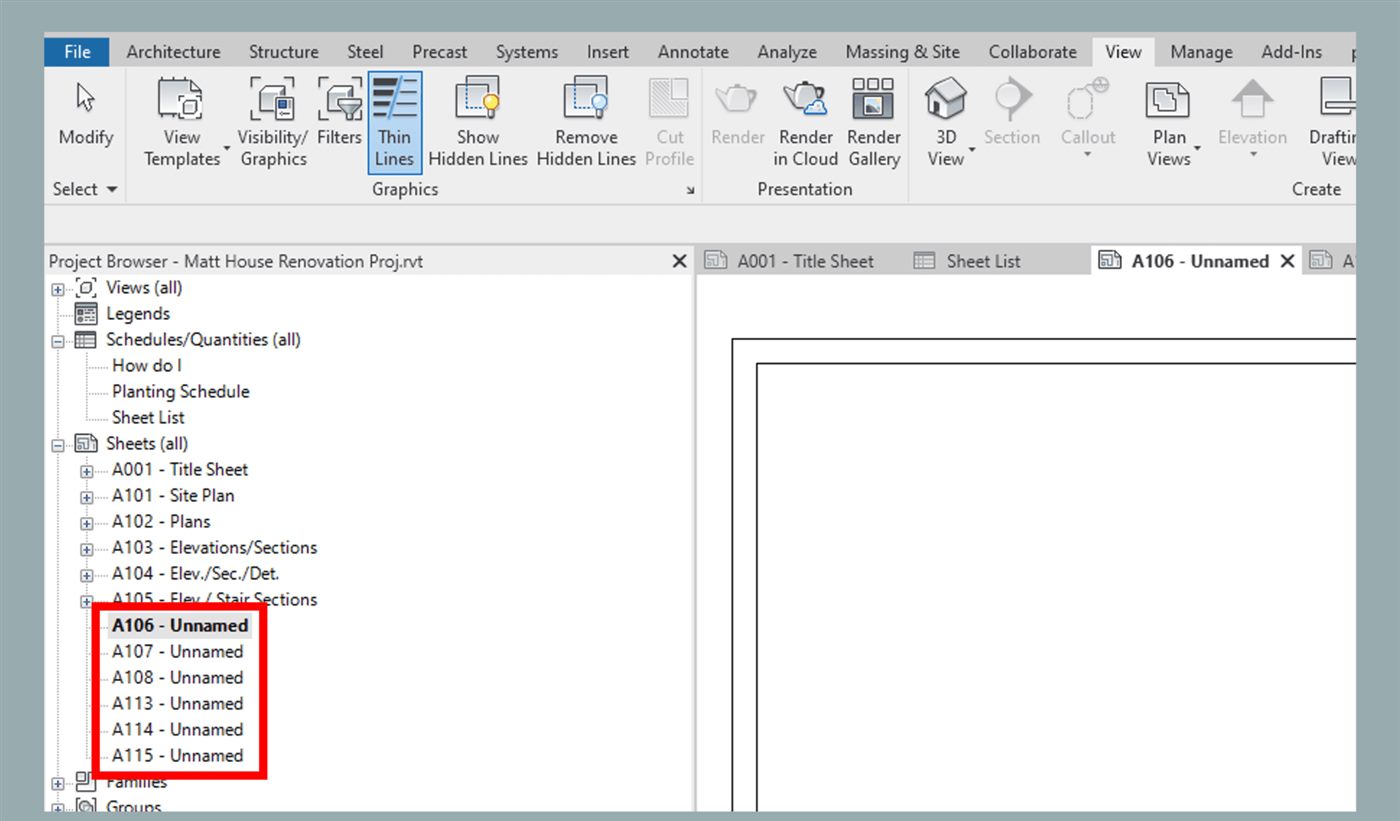

Tudo o que foi modelado precisa virar prancha para ir à obra. No Revit, você cria as folhas (Sheets) e arrasta as vistas para dentro delas — planta na A101, cortes na A103, e assim por diante, cada uma com selo e escala.
Este é o pulo do gato do BIM na arquitetura: a prancha não é um desenho novo, é uma moldura do modelo. Mudou uma parede no anteprojeto? A planta na prancha muda junto. Some o retrabalho de manter dezenas de folhas coerentes entre si.
Fase 5 — Coordenação: conversar com as outras disciplinas

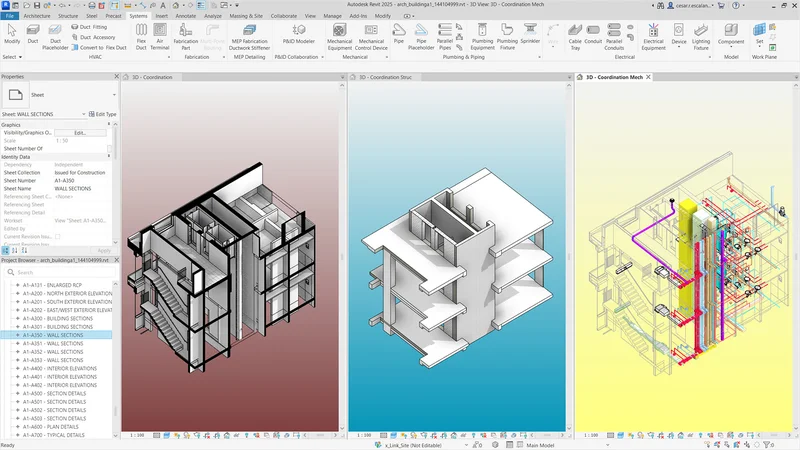

Arquitetura não anda sozinha: tem estrutura, tem instalações. Na coordenação, o modelo de arquitetura se junta aos das outras disciplinas num modelo federado, e o software aponta os conflitos — o duto que passa onde tem viga, a tubulação que fura o pilar — antes de a obra começar.
O que muda no dia a dia do escritório
Somando as fases, o Revit muda três coisas na rotina de um escritório de arquitetura:
| No processo tradicional | Com o Revit |
|---|---|
| Cada fase começa desenhos novos | Um modelo só amadurece do estudo à obra |
| Mudança obriga a atualizar tudo à mão | Alteração se propaga por todas as vistas |
| Quantitativo contado manualmente | Tabela extraída do modelo, automática |
| Conflito entre disciplinas aparece na obra | Conflito detectado antes, na coordenação |
| Prancha é desenho separado | Prancha é moldura do modelo, sempre coerente |
O erro que mais atrapalha escritório que adota Revit é querer pular a disciplina das fases iniciais para "adiantar". Modelo mal configurado e mal organizado no anteprojeto cobra caríssimo no executivo, quando você tem centenas de vistas e pranchas dependendo daquela base. O contrário também é armadilha: gente que trava semanas tentando deixar o estudo perfeito no Revit, quando aquela fase pede leveza — massa conceitual, ou até um esboço no papel. O Revit rende quando você respeita o ritmo: leve na concepção, rigoroso na estrutura do modelo, e aí a colheita vem sozinha no executivo e nas pranchas. Quem inverte isso conclui, errado, que "o Revit é lento" — quando o lento foi o próprio método.
Fontes e referências
- Autodesk — Revit: recursos oficiais para arquitetura, do estudo à documentação.
- Autodesk — Revit Help: documentação de massas conceituais, Sheets e worksharing.
- ABNT NBR 6492: representação de projetos de arquitetura, base do detalhamento executivo.
- Decreto nº 10.306/2020: exigência de BIM em obras públicas federais.
Conclusão
Usar o Revit na arquitetura é, no fundo, trocar um pacote de desenhos soltos por um modelo vivo que atravessa o projeto inteiro — do primeiro estudo de volume à compatibilização com as engenharias. Cada fase acrescenta ao mesmo arquivo, e cada mudança se espalha sozinha, o que elimina o retrabalho que consumia o processo tradicional. Não é sobre desenhar mais rápido: é sobre projetar de um jeito em que a informação trabalha a seu favor. Se você ainda está começando, o roadmap de aprendizado mostra por onde entrar nesse fluxo.
