Os 3 Pilares do BIM: Modelo, Informação e Processo
Para compreender completamente o BIM, é útil considerá-lo sob três pilares essenciais:
- Modelo (Geometria 3D): Esta é a parte mais visível. Em vez de desenhar linhas e arcos soltos (como no CAD), no BIM você modela com objetos inteligentes. Você não desenha duas linhas para representar uma parede; você modela um objeto "parede", que tem altura, espessura, material e outras propriedades.
- Informação (Dados): Este é o coração do BIM. Cada objeto no modelo carrega uma vasta quantidade de informações. Uma janela não é apenas um retângulo; ela "sabe" suas dimensões, o material do caixilho, o tipo de vidro, o fabricante, o custo, a transmitância térmica, etc. É a integração entre a geometria (3D) e a informação (dados) que torna o BIM tão poderoso.

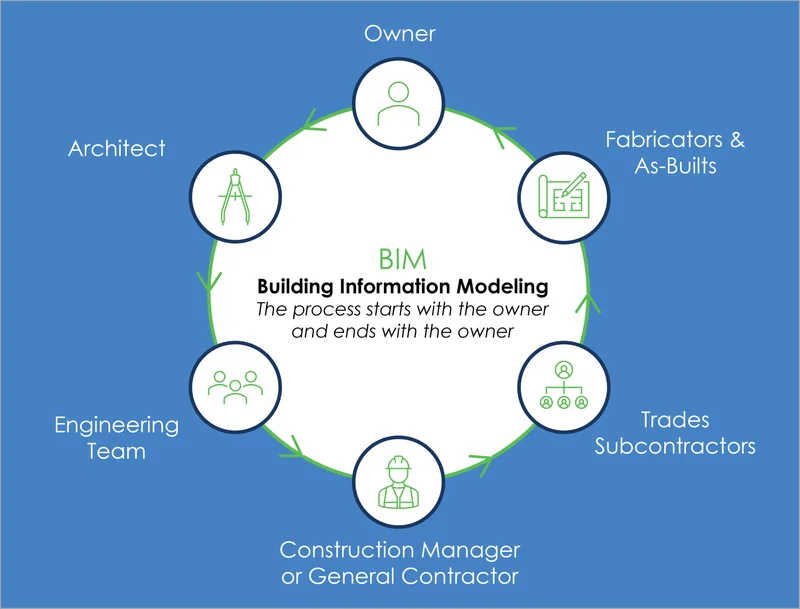

- Processo (Colaboração): O BIM redefine a forma como as equipes trabalham. Todas as disciplinas (arquitetura, estrutura, elétrica, hidráulica) trabalham de forma colaborativa sobre um modelo central federado. Isso permite a detecção de conflitos (ex: uma viga passando por um cano) antes do início da obra, economizando tempo e dinheiro.
A Diferença Fundamental: BIM vs. CAD
Uma maneira prática de entender o BIM é compará-lo com o método tradicional baseado em CAD, como o AutoCAD, ressaltando as diferenças na abordagem de trabalho e na gestão de informações.
Leia também: 5 Comandos Autocad Que Voce Precisa Conhecer
Enquanto o CAD (Computer-Aided Design) é essencialmente uma ferramenta para a criação de desenhos bidimensionais ou tridimensionais que representam componentes de um projeto, o BIM (Building Inform...
Enquanto o CAD (Computer-Aided Design) é essencialmente uma ferramenta para a criação de desenhos bidimensionais ou tridimensionais que representam componentes de um projeto, o BIM (Building Information Modeling) vai muito além da mera representação gráfica. O BIM integra informações geométricas com dados técnicos, funcionais e temporais, criando um modelo digital inteligente que é simultaneamente um banco de dados dinâmico. Por exemplo, no CAD, uma parede é apenas uma linha ou um volume, enquanto no BIM essa parede possui atributos como tipo de material, resistência térmica, custo e cronograma de instalação, permitindo análises multidisciplinares de forma integrada.
Além disso, o fluxo de trabalho tradicional do CAD é linear e segmentado, onde cada disciplina (arquitetura, estrutura, instalações) gera seus desenhos separadamente, exigindo coordenação manual para garantir compatibilidade. No BIM, o modelo é compartilhado e colaborativo, possibilitando atualizações em tempo real que refletem automaticamente em todas as disciplinas envolvidas, reduzindo retrabalhos. Essa interoperabilidade é viabilizada por plataformas que suportam formatos abertos como IFC (Industry Foundation Classes), promovendo a colaboração multidisciplinar e a gestão integrada do ciclo de vida do empreendimento.
| Critério | CAD (Desenho Assistido por Computador) | BIM (Modelagem da Informação da Construção) |
|---|---|---|
| Representação | Representação gráfica 2D/3D "burra" (linhas, arcos, círculos). | Modelo 3D com objetos inteligentes e paramétricos. |
| Informação | A informação está nos textos e cotas, separada do desenho. | A informação está dentro dos objetos do modelo. |
| Alterações | Se você altera uma planta, precisa alterar manualmente os cortes, elevações e listas. | Se você altera o modelo (ex: move uma parede), todas as vistas (plantas, cortes) e tabelas são atualizadas automaticamente. |
| Colaboração | Difícil e baseada na sobreposição de desenhos 2D. | Integrada, com detecção automática de conflitos (clash detection). |
| Resultado Final | Um conjunto de desenhos. | Um banco de dados digital da construção. |

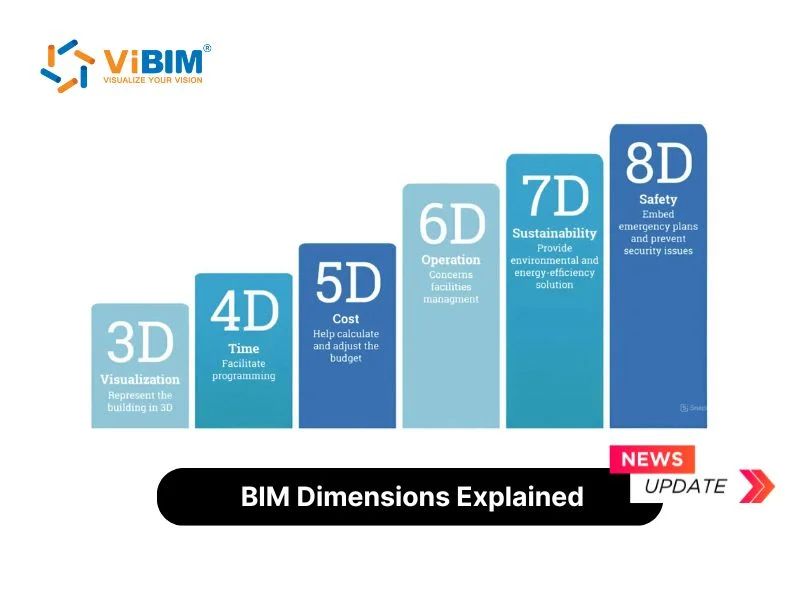

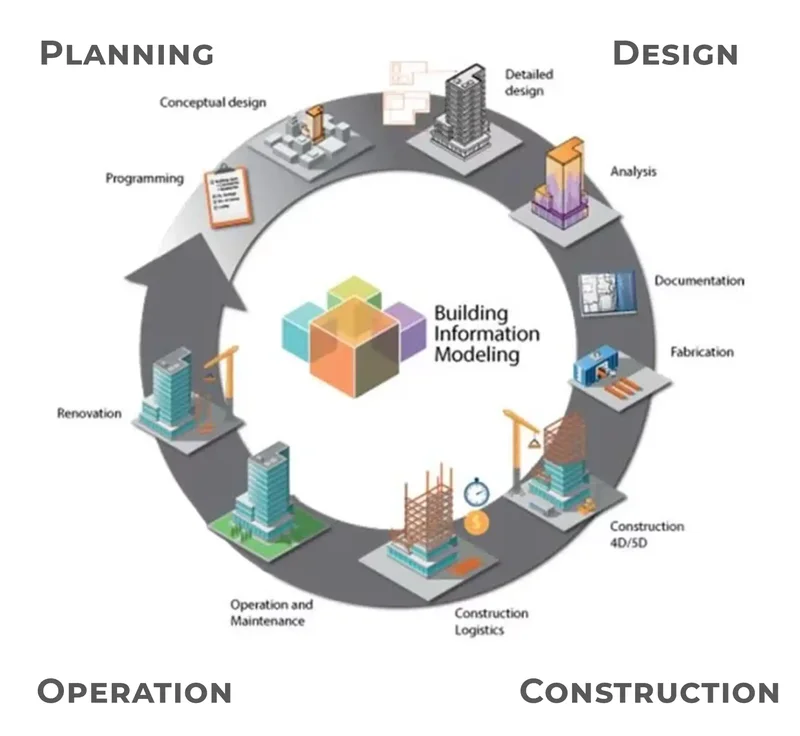

As Dimensões do BIM: Do 3D ao 7D
No mercado, o conceito de "Dimensões do BIM" refere-se às diferentes etapas e níveis de informação incorporados ao modelo, como 3D, 4D (tempo), 5D (custos), e além, que aumentam a precisão e a eficiência do projeto.
- 3D (Modelo): A visualização tridimensional da geometria do edifício.
- 4D (Planejamento): Adiciona a variável tempo ao modelo. Permite a simulação da sequência construtiva, o planejamento da obra e a otimização do cronograma.
- 5D (Custos): Adiciona a variável custo. Ao extrair os quantitativos de materiais diretamente do modelo (ex: volume de concreto, área de alvenaria), é possível gerar orçamentos precisos e atualizados em tempo real.
- 6D (Sustentabilidade): Permite análises de eficiência energética, consumo de água, insolação e outros fatores de sustentabilidade ao longo do ciclo de vida do edifício.
- 7D (Operação e Manutenção): O modelo BIM é entregue ao proprietário do edifício e serve como um manual digital para a operação e manutenção. É possível localizar um equipamento, consultar seu manual e histórico de manutenção diretamente no modelo.
Por que BIM é uma Revolução? Os Benefícios na Prática
Um dos impactos mais significativos do BIM é a melhoria na tomada de decisões ao longo de todas as fases do projeto. Ao consolidar informações técnicas, financeiras e temporais em um único ambiente, gestores conseguem simular diferentes cenários, analisar impactos de mudanças e prever custos com maior precisão. Por exemplo, estudos indicam que projetos com modelagem BIM apresentam redução de até 20% nos custos totais, devido à minimização de desperdícios e otimização do uso de materiais. Essa capacidade de simulação contribui para uma gestão mais sustentável e eficiente, alinhada às exigências atuais de certificações como LEED e AQUA.
Além da detecção de conflitos, o BIM permite o gerenciamento integrado de cronogramas (4D) e custos (5D), algo praticamente impossível de ser realizado com desenhos CAD isolados. Essa integração promove um controle mais rigoroso de prazos e orçamento, reduzindo atrasos e estouros financeiros. Em projetos de grande porte, como aeroportos ou complexos hospitalares, a utilização do BIM auxilia na coordenação logística, planejamento de montagem e manutenção futura, oferecendo ganhos operacionais que ultrapassam a fase de construção e impactam positivamente no ciclo de vida do edifício.
- Redução de Erros e Incompatibilidades: A detecção de conflitos (clash detection) no modelo virtual evita que os erros cheguem ao canteiro de obras, onde sua correção é muito mais cara.
- Orçamentos Mais Precisos: A extração automática de quantitativos elimina erros de contagem manual e permite orçamentos mais rápidos e confiáveis.
- Melhor Planejamento (4D): Simular a construção antes de ela acontecer ajuda a otimizar o cronograma e a logística do canteiro.
- Maior Eficiência e Produtividade: A automação de tarefas repetitivas (como a geração de cortes e tabelas) libera os profissionais para se concentrarem em projetar melhor.
- Comunicação Aprimorada: O modelo 3D é uma linguagem universal que todos os envolvidos no projeto (incluindo o cliente) conseguem entender facilmente.
- Operação e Manutenção Facilitadas (7D): O modelo BIM entregue ao final da obra (As-Built) é um ativo valioso que reduz os custos operacionais ao longo da vida útil do edifício.
Implementando BIM: Desafios e Passos
Apesar de seus benefícios, a adoção do BIM requer planejamento e adaptação. Sua implementação envolve mudanças na cultura organizacional, treinamento de equipes e integração de processos.
Leia também: 5 Pontos Da Arquitetura Moderna Entendendo Os Fundamentos Que Moldaram O Mundo C
Leia também: A Arte De Como Desenhar Uma Janela Dicas E Tecnicas Para Criar Um Elemento Unico
- Investimento em Software e Hardware: Os softwares BIM e os computadores capazes de rodá-los são caros.
- Treinamento e Capacitação: A equipe precisa ser treinada não apenas no software, mas na nova metodologia de trabalho colaborativo.
- Mudança de Cultura: É a maior barreira. Exige quebrar a mentalidade de trabalhar em "silos" e adotar uma cultura de colaboração e compartilhamento de informações.
- Criação de Padrões: O escritório precisa desenvolver seus próprios templates, famílias e protocolos de trabalho para garantir a consistência.
