Um estagiário desenhou janela de 60×60 cm num quarto de 12 m². Bonito no Revit. O cliente entrou, sentou na cama e disse: "está escuro". Reprovado, projeto refeito.
O erro não foi estética. Foi matemática: o Código de Obras pede no mínimo 2 m² de vidro num cômodo de 12 m². Ele entregou 0,36 m². Janela é cálculo antes de ser desenho.
Este guia destrincha o cálculo e o desenho de janela do jeito que a NBR e a fiscalização cobram, sem mistério.
O que considerar antes do primeiro traço
Janela é furo na parede que precisa entregar cinco coisas ao mesmo tempo: iluminar, ventilar, vedar, dar segurança e enquadrar a vista. Pular qualquer uma trava o projeto.
Iluminação é a luz natural medida em lux que chega ao plano de trabalho. Sem ela, gasta energia o dia todo.
Ventilação é renovação de ar (m³/h que sai pelas frestas). Não tem a ver com o tamanho do vão, e sim com a abertura útil.
Segurança envolve vidro que não corte ao quebrar e peitoril que ninguém escala. Vedação é estanqueidade à chuva e ao vento. Vista é o que o morador olha sentado, deitado, em pé.
Pense como um forno: o queimador não basta se a ventilação não tira o calor. A janela funciona igual — entrada de ar baixa, saída alta, ou nada renova.
NBR 10821, NBR 7199 e o Código de Obras
Três documentos regulam o desenho de janela no Brasil. Ignorar qualquer um deles dá problema na aprovação na prefeitura ou na vistoria.
A NBR 10821 (Esquadrias para edificações) define requisitos de desempenho da esquadria: resistência ao vento, à chuva e à carga de uso. É a norma "do caixilho" — alumínio, PVC, madeira, aço.
A NBR 7199 (Vidros na construção civil) diz qual vidro vai onde. Em peitoril ≤1,10 m, banheiro, escada e sacada, exige vidro de segurança (temperado ou laminado). Em altura ≥2 m do piso, exige laminado.
O Código de Obras Municipal manda na proporção da área. A regra clássica, repetida em quase toda cidade, é vão envidraçado ≥1/6 da área de piso para iluminação e abertura útil ≥1/12 para ventilação.
Leia também: Como fazer planta baixa no AutoCAD — para representar a esquadria com a simbologia certa.
Regra de ouro: 1/6 para luz, 1/12 para ar
Esta é a conta que salva projeto: a área de vidro da janela tem que ser maior ou igual a 1/6 da área do piso do ambiente. Para ventilação efetiva, a abertura útil precisa de ≥1/12 da área de piso.
Por que dois números? Porque janela de correr de duas folhas abre só metade. Se o vão é 2 m², a abertura útil é 1 m². Então o vão tem que ser o dobro da meta de ventilação.
Tabela rápida por ambiente (regra do Código de Obras, base 1/6):
- Quarto 12 m²: vidro mínimo 2,00 m² (ex.: 1,20×1,70 m).
- Sala 20 m²: vidro mínimo 3,33 m² (ex.: 2,00×1,70 m, correr 4 folhas).
- Cozinha 9 m²: vidro mínimo 1,50 m² (ex.: 1,20×1,30 m).
- Banheiro 4 m²: vidro mínimo 0,67 m² (ex.: 0,80×0,90 m, maxim-ar).
- Lavabo 2 m²: exceção — ventilação mecânica ou shaft.
Quem entrega vão menor entrega projeto reprovado. Não tem jeitinho.

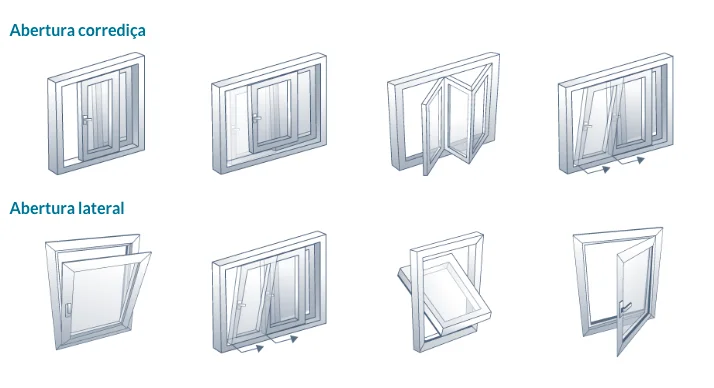

Tipos de abertura: a tabela que decide tudo
Cada tipo de abertura entrega ventilação, vedação e custo diferentes. Escolher o tipo errado custa retrabalho ou ar parado.
| Tipo | Abertura útil | Indicado para | Cuidado |
|---|---|---|---|
| Correr (2 ou 4 folhas) | 50% do vão | quarto, sala | vedação fraca em chuva de vento |
| Maxim-ar (basculante superior) | ≈70% do vão | banheiro, cozinha | folha vira toldo, exige espaço externo |
| Basculante (giro horizontal) | ≈50% do vão | área de serviço, sótão | vedação acústica média |
| Projetante (abre p/ fora) | 90% do vão | edifícios altos | não permitida em algumas cidades |
| Oscilo-batente (gira e bascula) | até 100% | fachada premium | ferragem cara, alemã |
| Pivotante (eixo central) | ≈85% | fachada grande | vedação difícil, custo alto |
Regra prática que uso em escritório: correr no quarto, maxim-ar no banheiro, pivotante só quando o cliente paga sem reclamar.
Vidros: 4 mm, 6 mm, laminado ou insulado?
A NBR 7199 decide qual vidro vai onde, mas a cabeça do projeto é simples: quanto mais perto do chão e quanto mais alto do piso, mais seguro o vidro.
Vidro comum (float) 4 mm resolve janela acima de peitoril 1,10 m em pavimento baixo. É o mais barato. Quebra em estilhaços grandes e cortantes — por isso só onde ninguém esbarra.
Vidro temperado 6 mm é cinco vezes mais resistente. Quando quebra, vira pedacinhos sem corte. A NBR 7199 obriga em peitoril ≤1,10 m, banheiro, escada e sacada.
Vidro laminado é dois vidros colados por película PVB (polivinil butiral, plástico transparente que segura os estilhaços). Obrigatório em altura ≥2 m do piso, porque, se quebrar, não cai sobre quem está embaixo.
Vidro insulado é duplo, com câmara de ar ou argônio (gás inerte, melhor isolante que o ar) entre as lâminas. Reduz ruído em até 35 dB e calor em até 70%. Indicado para fachada de avenida e clima extremo.
Leia também: Design bioclimático: arquitetura sustentável — orientação solar antes de escolher vidro.
Como representar em planta baixa e fachada
A NBR 6492 (Representação de projetos de arquitetura) define o jeito certo de desenhar janela em prancha. Quem inventa simbologia entrega projeto que ninguém lê.
Em planta baixa, a janela aparece como linha dupla interrompendo a parede, com tracejado de arco indicando o sentido da abertura.
A cota fica como L × H / peitoril — por exemplo, 1,20 × 1,20 / 1,00 (largura 1,20 m, altura 1,20 m, peitoril 1,00 m).
Cada janela ganha um código (J1, J2, J3) que se repete na fachada e em um quadro de esquadrias com material, vidro, ferragem e tipo de abertura. Esse quadro é o que o serralheiro orça.
Na fachada, a janela aparece com o vidro real, a divisão de folhas e o peitoril cotado a partir do nível de piso acabado (NPA). Marcação tracejada mostra qual folha abre.
5 erros que reprovam o desenho da janela
Estes são os erros que aparecem em prancha de estudante e em projeto de escritório pequeno. Cada um derruba a janela na obra.
1. Vão maior que a parede. Janela de 2,40 m num pano de 2,60 m não deixa espaço para verga, contramarco e acabamento. Sobre 10 cm de cada lado, no mínimo.
2. Vidro comum em altura. Janela acima do segundo pavimento com vidro float é convite a estilhaço sobre transeunte. A NBR 7199 obriga laminado a partir de 2 m do piso.
3. Esquecer a drenagem inferior. Esquadria de correr precisa de furos de dreno no perfil inferior para escoar chuva. Sem eles, alaga o trilho e oxida tudo.
4. Peitoril alto cegando vista sentada. Peitoril a 1,30 m num quarto faz quem está deitado ver só céu — nunca a árvore. Para sala e quarto, fique entre 0,90 m e 1,10 m.
5. Faltar abertura alta. Sem ventilação alta (maxim-ar ou bandeira), o ar quente fica preso no teto. O efeito chaminé só funciona com saída acima de 1,80 m.
Leia também: Ventilação cruzada e por que é essencial — o par lógico do desenho de janela. E para iluminação artificial complementar, veja lighting design na arquitetura e o controle por dimmers.
Conclusão
Desenhar janela bem é resolver cinco equações antes de pegar a régua: luz, ar, segurança, vedação, vista. O 1/6 e o 1/12 do Código de Obras dão o piso. A NBR 7199 dá o vidro. A NBR 10821 dá a esquadria.
Quem segue essa ordem entrega ambiente claro, ventilado e aprovado na prefeitura. Quem pula uma etapa entrega projeto reprovado — como o estagiário do início.
Próximo passo: abra seu projeto atual, meça cada ambiente prolongado e calcule área de piso × 1/6 para conferir se o vidro do desenho passa.
Depois corrija o peitoril e o tipo de vidro. Em 30 minutos você tem janela em conformidade.
Perguntas Frequentes
Qual a área mínima de janela para um quarto?
Pela regra geral usada nos Códigos de Obras municipais, a área envidraçada deve ser de no mínimo 1/6 da área do piso para iluminação.
O mínimo absoluto aceito em algumas cidades é 1/8. Em um quarto de 12 m², isso significa janela com pelo menos 2 m² de vidro.
Janela de quarto precisa de vidro temperado?
Sim, sempre que o peitoril ficar a 1,10 m ou menos do piso, a NBR 7199 obriga vidro de segurança — temperado ou laminado.
Em altura acima de 2 m do piso (sobreloja, mezanino, segundo pavimento), o laminado é obrigatório para que estilhaços não caiam sobre quem está abaixo.
Qual a altura padrão do peitoril?
Em sala e quarto, o peitoril fica entre 0,90 m e 1,10 m. Essa altura permite encostar móveis sem cegar a vista de quem está sentado ou deitado.
Em banheiro e cozinha sobe para 1,50 m, deixando espaço para bancada e mantendo privacidade. Em escada e sacada, mínimo de 1,10 m para segurança.
Qual o melhor tipo de abertura para um quarto?
Para quarto, a janela de correr de 2 ou 4 folhas é a mais comum: abre metade do vão sem invadir o ambiente nem o exterior.
Se a prioridade é renovar ar quente (suíte com banheiro), uma maxim-ar alta no banheiro complementa o correr e cria extração natural pelo efeito chaminé.
Como representar a janela na planta baixa?
Na planta, a janela aparece como linha dupla interrompendo a parede, com cota L × H / peitoril (ex.: 1,20 × 1,20 / 1,00 m).
A NBR 6492 recomenda código tipo J1, J2 na legenda, repetido no quadro de esquadrias. Arco tracejado indica o sentido de abertura de cada folha.
