Cena real: jantar combinado, lâmpadas LED novas instaladas, dimmer "premium" comprado na promoção. Você gira o botão. As lâmpadas tremem. Zumbem. Não baixam de 30%.
O problema raro está no dimmer "caro". Está na incompatibilidade entre o tipo de corte do dimmer, o driver do LED e a fiação da caixa. Este guia mostra como nunca mais errar essa escolha.
A cena do jantar com LED tremendo
A iluminação cenográfica de uma sala depende de uma régua: 100% para limpeza, 60% para conversa, 25% para filme. O dimmer é o instrumento que toca essa régua.
Quando o LED pisca abaixo de 30% ou zumbe como um mosquito perto da orelha, o equipamento está dizendo: "o sinal que recebo não é o que espero". A culpa raramente é da lâmpada — é da combinação errada de hardware.
Antes de trocar de modelo, precisamos entender o que um dimmer faz por dentro. Sem essa base, qualquer escolha vira tentativa e erro caro.
A regulagem certa muda a percepção do ambiente sem trocar uma única luminária. O mesmo spot vira ambiente de leitura, jantar ou cinema dependendo só da posição do botão.
Esse comportamento camaleônico é o que separa um projeto luminotécnico amador de um projeto que entrega o efeito prometido na maquete eletrônica para o cliente.
O que é dimmer, na real
Definição Feynman: dimmer é um regulador que corta pedaços da onda de energia que chega na lâmpada. Quanto mais corta, menos energia passa, mais escuro fica.
A rede elétrica residencial brasileira é alternada em 60 Hz — a corrente sobe e desce 60 vezes por segundo. O dimmer pega cada uma dessas 60 ondas e recorta uma parte delas antes de entregar à lâmpada.
Esse recorte tem nome técnico: phase-cutting (corte de fase). O percentual da onda recortada define o brilho final. Existe também a variação por PWM (modulação por largura de pulso) usada em drivers LED 0-10V e DALI.
Em LEDs, o controle não atinge o chip diretamente. Atinge o driver da lâmpada — o circuito interno que converte 127/220V em tensão contínua para os diodos.
Se o driver não foi projetado para receber sinal cortado, a lâmpada falha. É o que diferencia um LED dimerizável de um LED comum.
Vale lembrar: dimerizar não é o mesmo que economizar proporcional. Reduzir o brilho a 50% não corta o consumo pela metade — fica em torno de 60%, segundo dados Lutron.
O ganho energético existe, mas o real benefício está no conforto visual e na vida útil da lâmpada. LED dimerizado a 70% pode durar 20% mais (estimativa de fabricante).
Tipos de dimmer por interface
Antes de discutir tecnologia interna, vale separar pela forma como você opera o equipamento na parede. Cada tipo de interface conversa com um perfil de uso.
- Rotativo: botão giratório clássico. Barato, mecânico, ótimo para quem quer simplicidade. Lutron Diva, Steck Slim e similares dominam o mercado.
- Slide (deslizante): barrinha lateral que sobe e desce. Permite ajuste fino e visual da posição atual. Comum em ambientes profissionais.
- Toque digital (touch): superfície capacitiva sem partes móveis. Estética premium, alguns modelos guardam a última intensidade na memória.
- Smart-home WiFi/Zigbee: integra a Alexa, Google Home e SmartThings. Lutron Caséta, Sonoff D1, Sengled e Tuya são populares no Brasil.
- KNX/DALI profissional: sistemas cabeados de automação para projetos médios e grandes, com cenários, sensores e bridge para iOS/Android.
A escolha da interface é estética e ergonômica. A escolha do tipo de corte — o próximo tópico — é o que define se a lâmpada vai funcionar.
Para smart-dimmer, atenção à homologação ANATEL obrigatória em qualquer aparelho com WiFi, Bluetooth ou Zigbee vendido no Brasil. Procure o selo no rótulo antes de comprar.
Modelos chineses sem homologação podem funcionar, mas geram interferência em outros dispositivos da casa e perdem suporte do aplicativo após meses sem aviso.
Leading-edge vs Trailing-edge (TRIAC vs MOSFET)
Aqui mora a maior fonte de problema do mercado. São duas formas opostas de cortar a onda — e usar a errada é o que faz seu LED piscar.
Leading-edge corta a onda no início de cada ciclo. Usa um componente chamado TRIAC (triode for alternating current, ou triodo para corrente alternada).
É a tecnologia mais antiga, projetada para incandescentes, halógenas e lâmpadas fluorescentes compactas (CFL).
O problema: o salto abrupto de corrente no início do ciclo faz o driver do LED oscilar. Resultado prático: flicker visível, zumbido audível e morte prematura do driver em poucos meses.
Trailing-edge corta a onda no final de cada ciclo. Usa um MOSFET (transistor de efeito de campo) que faz a transição de forma suave.
Foi inventado para cargas eletrônicas sensíveis — drivers LED e transformadores eletrônicos de halógena dicróica.
Regra prática para LED: use trailing-edge sempre que possível. Alguns dimmers modernos são universais (leading + trailing automático) e merecem o preço extra em projetos mistos.
Como saber qual seu dimmer é? No verso da peça, procure as siglas ELV (electronic low voltage = trailing-edge) ou MLV (magnetic low voltage = leading-edge). Modelos LED-compatíveis explicitam isso.
Dimmer Lutron Caséta CL e Steck Slim Universal trabalham com leading e trailing simultâneos. Custam 20-40% mais que o modelo simples, mas evitam dor de cabeça em obras com lâmpadas variadas.
Compatibilidade lâmpada: dimmable ou não dima
Esse é o mito que destrói orçamento. Nem todo LED pode ser dimerizado. Só funciona o LED marcado como dimmable, dimerizável ou regulável no rótulo.
A diferença é o driver. O LED comum tem driver de tensão fixa — entra 220V, sai 12V constante para o chip. Se o dimmer corta a fase, o driver não compensa: a lâmpada apaga, pisca ou queima.
O LED dimmable tem driver com regulação ativa. Ele "lê" o quanto da onda foi cortada e ajusta a saída para o chip proporcionalmente, mantendo a temperatura de cor estável e sem flicker.
Como identificar no rótulo: procure o ícone de um dimmer (meio-círculo com setas) ou a palavra dimmable/regulável em destaque.
Marcas como Philips MasterLED, Stella e Osram Parathom oferecem versões específicas para regulagem com identificação clara.
Não confie no vendedor. Leia a embalagem. Se não está escrito "dimerizável", não é. Trocar pacote misturado é um erro caríssimo em obras com 20+ pontos.
Outro detalhe: misturar marcas diferentes de LED dimmable no mesmo circuito pode gerar respostas distintas no mesmo botão. Uma marca baixa até 5%, a outra apaga aos 30%.
Padronize a marca e a referência da lâmpada por circuito. Em obras críticas (loja, hotel, restaurante), faça teste de protótipo em uma luminária antes de comprar o lote.
Protocolos profissionais: 0-10V, DALI, DMX, KNX
Quando o projeto sai do dimmer de parede e entra em automação cenográfica, o controle deixa de ser por corte de fase e passa a usar protocolos digitais ou analógicos dedicados. Quatro nomes dominam.
0-10V é o mais simples. Padrão analógico industrial: um sinal de 0 a 10 volts em fios separados dita o brilho. 0V = apagado, 10V = 100%.
Exige cabeamento extra (par trançado paralelo ao circuito de força). Comum em iluminação comercial e galpões logísticos.
DALI (Digital Addressable Lighting Interface, ou interface digital endereçável para iluminação) é a evolução do 0-10V. Protocolo digital bidirecional.
Cada luminária recebe um endereço único e pode reportar status. Permite cenários, agrupamentos e diagnóstico remoto em tempo real.
DMX512 é padrão de teatro e show. Suporta 512 canais por universo, mudanças instantâneas e sincronização frame-a-frame. Em arquitetura, aparece em fachadas cenográficas e iluminação dinâmica de fachada com LED RGB.
KNX é o padrão europeu de automação predial completa — luz, persiana, clima e segurança no mesmo barramento. No Brasil, é referenciado pela ABNT NBR 14543-3-1.
Exige integrador certificado e custo alto. Entrega valor altíssimo em residências premium e projetos comerciais de grande porte.
Para a maioria das residências, o dimmer comum trailing-edge resolve. Os protocolos acima entram quando há mais de 15 cenas, integração com sensor ou ambição de showroom.
Em consultórios, lojas e restaurantes, o DALI é a escolha mais frequente porque permite mudar o cenário durante o dia sem mexer em parede — manhã clínica, tarde quente, noite intimista.
A ponte entre os dois mundos existe: gateways DALI-WiFi e KNX-Alexa permitem operar o sistema cabeado por aplicativo. Custam caro, mas evitam reforma quando o cliente pede automação depois.
Cálculo de carga: a conta que ninguém faz
Subdimensionar o dimmer queima o equipamento em horas. Superdimensionar gera flicker no mínimo da régua. A conta certa é simples e está abaixo.
Passo 1 — soma da potência LED: liste todos os pontos do circuito. Exemplo: 8 spots de 7W = 56W de carga real LED.
Passo 2 — fator de potência: divida pelo fator de potência típico de driver LED, em torno de 0,9 (estimativa de mercado). 56W ÷ 0,9 = 62W de carga aparente.
Passo 3 — margem de segurança: some 20% para variação de tensão, calor e envelhecimento. 62W × 1,20 = 75W.
Resultado: o dimmer precisa aceitar pelo menos 75W em watts LED (e não em watts incandescente, que costuma vir maior na embalagem). A diferença entre as duas escalas chega a 5×, segundo manuais Lutron e Steck.
A ABNT NBR 5410 (Instalações Elétricas de Baixa Tensão) rege a parte de fiação, disjuntor e aterramento. O dimensionamento do dimmer em si segue o manual do fabricante — sempre consulte.
Outro número que ninguém olha: a carga mínima. Cada dimmer tem um piso (geralmente 10W ou 25W). Abaixo disso, o MOSFET perde estabilidade e a luz pisca no fim da régua.
Em quartos pequenos com 1-2 spots LED de 5W, o circuito pode ficar abaixo do mínimo. Solução: agrupar dois ambientes no mesmo dimmer ou usar lâmpada de wattagem maior.
Para dimmer paralelo (controle do mesmo ponto em duas paredes), use o modelo identificado como 3-way ou multi-location. Dimmer comum não funciona em paralelo elétrico tradicional.
5 erros que travam dimmer e LED
Em obras reais, esses são os tropeços que mais aparecem em laudo. Memorize a lista — ela evita 90% das reclamações.
- Dimmer leading-edge em LED: compatibilidade nominal "para LED" no rótulo não basta. Confirme trailing-edge ou universal. Sintoma: zumbido alto e flicker abaixo de 40%.
- Lâmpada não-dimmable: economizar comprando LED comum para dimerizar é desperdiçar a lâmpada. Sintoma: apagamento total em 70% da régua.
- Cabo fino no retorno: bitola 1,5 mm² no retorno do dimmer gera queda de tensão e aquecimento. NBR 5410 pede 2,5 mm² no mínimo em circuitos de iluminação maiores.
- Smart-dimmer sem neutro: WiFi e Zigbee precisam de neutro na caixa para alimentar o módulo. Sem neutro, instale modelo no-neutral homologado pela ANATEL.
- Carga abaixo do mínimo: dimmer pede no mínimo 10W de carga. Apenas 1 spot de 5W treme porque a corrente não atinge a faixa de operação do MOSFET.
Leia também: Projeto Luminotécnico Residencial: o guia para iluminar sua casa.
Os erros 1, 2 e 4 representam mais de 80% das devoluções de dimmer no varejo brasileiro (estimativa de fornecedores). Resolver esses três muda o jogo da especificação.
Erro bônus comum: instalar o dimmer no circuito errado da casa. O retorno chega na caixa, mas a fase passa direto pra luminária. Resultado: o dimmer corta o neutro, não a fase, e queima.
Sempre confirme com multímetro qual fio está na caixa antes de fechar o pedido. Em obras antigas, é comum o eletricista trocar fase e retorno por hábito — dimmer não perdoa essa troca.
Mais um cuidado pouco discutido: a distância do dimmer até a luminária. Cabos longos com vários pontos LED podem gerar capacitância parasita que confunde o MOSFET na faixa baixa.
Em cabos acima de 20 metros com 8+ pontos LED, considere usar dimmer com módulo separado da face frontal — o módulo vai no quadro, a placa fica na parede. Resolve interferência sem perder ergonomia.
Para projetos de loja, hotel e escritório, vale ainda especificar cabo blindado nos circuitos dimerizados. A blindagem reduz ruído eletromagnético captado pelos LEDs sensíveis.
Leia também: Iluminando espaços: a arte do lighting design e Smart home: o que é e como começar.
Conclusão: o dimmer certo é o que combina três coisas
Acertar dimerização é cruzar três variáveis: tipo de corte (trailing-edge para LED), lâmpada dimmable (rótulo confirmando) e carga calculada (soma ÷ 0,9 + 20%).
Com essas três certas, qualquer modelo de marca séria — Lutron, Steck, Schneider, Sonoff, Tuya — entrega ciclo completo de 100% a 5% sem piscar nem zumbir. O resto é estética da plaquinha.
Próximo passo: aprofunde projeto luminotécnico, escolha de luminárias e protocolos de automação com a Mobflix — cursos práticos para arquitetos e moradores que querem entregar projeto premium.
Perguntas Frequentes
Qual a diferença entre leading-edge e trailing-edge?
Leading-edge (TRIAC) corta a onda no início do ciclo. Foi feito para lâmpada incandescente e halógena.
Trailing-edge (MOSFET) corta a onda no final do ciclo, de forma mais suave. É o recomendado para LED dimmable.
Toda lâmpada LED pode ser dimerizada?
Não. Apenas LEDs marcados como dimmable ou regulável têm driver compatível com corte de fase.
LED comum em dimmer pisca, zumbe ou queima o driver em horas. Sempre confira o rótulo da lâmpada.
Como calcular a carga máxima do dimmer?
Some a potência de todos os LEDs do ponto, divida por 0,9 (fator de potência típico) e adicione 20% de margem.
Exemplo: 8 spots de 7W = 56W ÷ 0,9 + 20% = 75W. O dimmer precisa aceitar essa carga em watts LED.

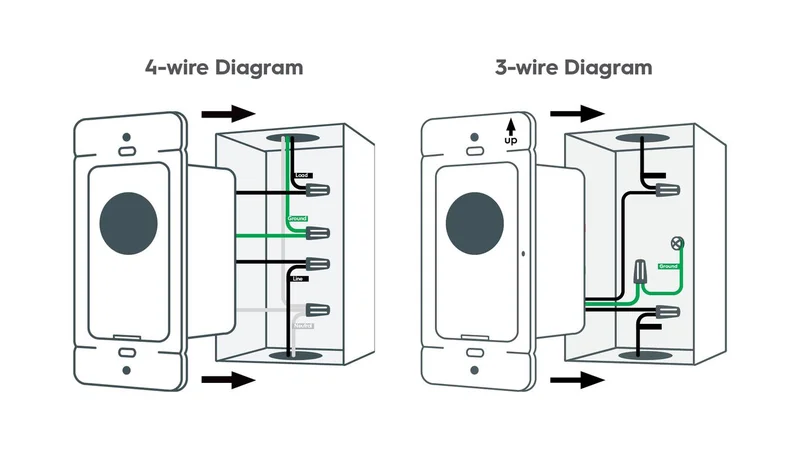

Por que meu dimmer smart precisa de neutro?
O módulo WiFi ou Zigbee precisa de alimentação contínua para ficar online mesmo com a luz apagada.
Sem neutro na caixa, escolha um modelo no-neutral homologado pela ANATEL ou peça ao eletricista para puxar o neutro.
DALI, DMX, 0-10V ou KNX: qual usar em casa?
Para residência comum, o dimmer de parede ou WiFi resolve. DALI e KNX brilham em casas grandes com muitos cenários.
0-10V é o padrão comercial em galpões. DMX é o protocolo de teatro, show e fachada cenográfica dinâmica.
