É a representação de uma seção vertical do edifício — como se ele fosse fatiado — que revela o interior: pé-direito, níveis, lajes, escadas, esquadrias e fundação. Enquanto a planta mostra o edifício visto de cima, o corte mostra a altura e o que está por dentro das paredes. É o desenho que complementa a planta baixa.
A planta baixa responde "onde fica cada coisa". O corte responde a outra pergunta, tão importante quanto: "qual a altura, e o que há dentro?". Sem corte, um projeto é uma folha plana; com ele, o edifício ganha a terceira dimensão no papel — pés-direitos, desníveis, escadas e fundações que a planta nunca mostra.
O que é um corte arquitetônico

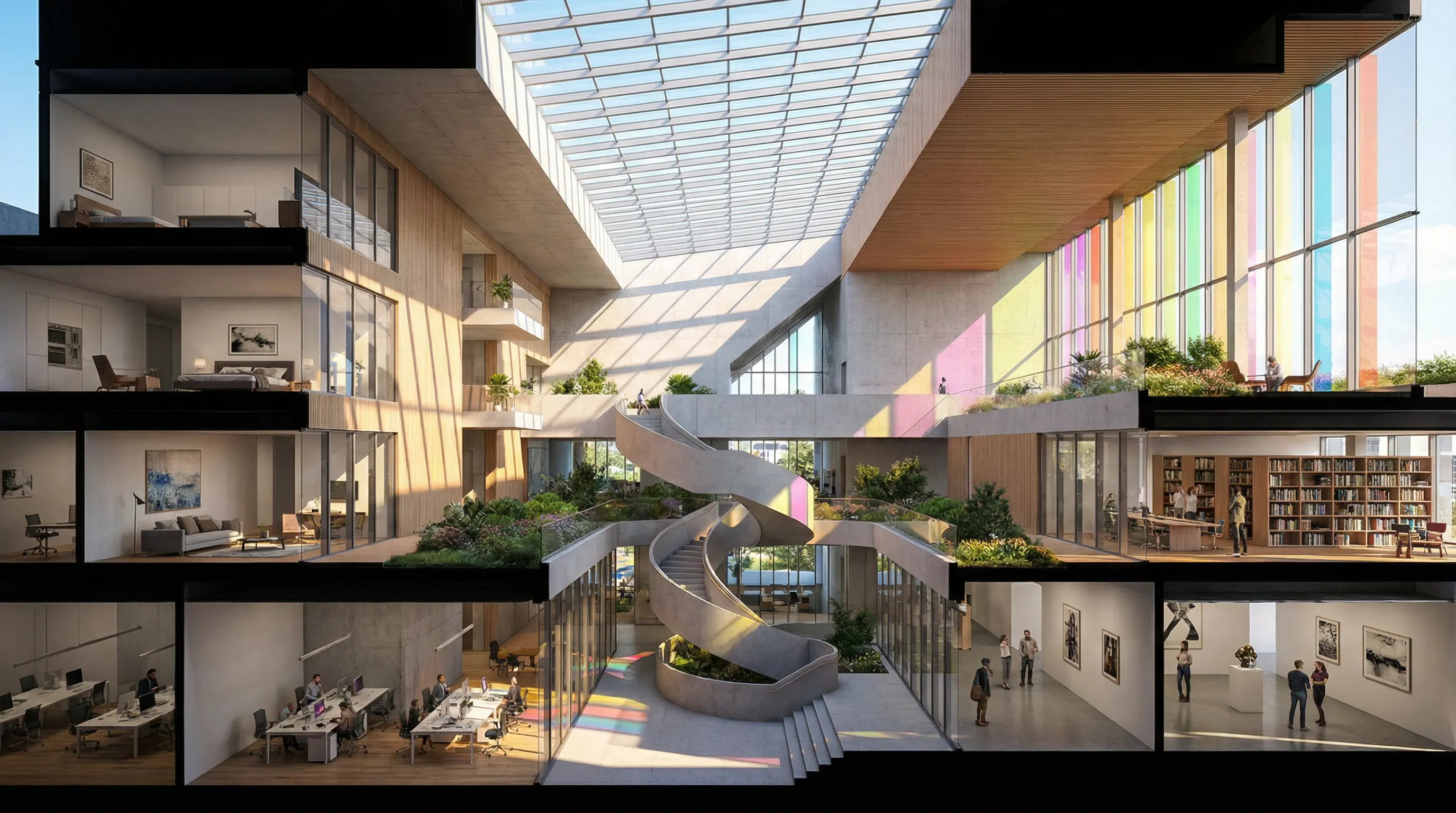

O corte é a representação gráfica de uma seção plana do interior de um edifício, feita para revelar sua estrutura e disposição interna. Imagine passar uma faca vertical pela casa e afastar uma das metades: o que aparece na face cortada é o corte.
Ele é um complemento direto da planta baixa. Enquanto a planta corta o edifício na horizontal (a ~1,50 m do piso) e mostra a distribuição dos cômodos, o corte fatia na vertical e mostra alturas, níveis, a espessura das lajes, as escadas e as fundações. Um edifício costuma ter várias plantas e vários cortes.
Os tipos de corte
A posição da linha de corte na planta define o tipo. Os dois mais usados são o transversal e o longitudinal:
| Tipo | Direção do corte | Identificação |
|---|---|---|
| Transversal | Paralelo ao lado menor da edificação (corta a casa "ao meio", no sentido curto) | AA' |
| Longitudinal | Paralelo ao lado maior (no sentido do comprimento, da frente aos fundos) | BB' |
| Em desvio | A linha não segue reta: desloca-se no percurso para cortar um trecho de interesse | — |
Um bom projeto executivo traz, no mínimo, um corte transversal e um longitudinal — geralmente passando por pontos ricos em informação, como a escada e os banheiros.
Leia também: Prancha de arquitetura: onde os cortes são diagramados.
Como indicar o corte na planta
O corte não vive sozinho: ele precisa estar indicado na planta baixa para o leitor saber onde e em que direção o edifício foi fatiado. Essa indicação segue a linha de corte:
- Linha: tracejada e mais grossa que as demais, cruzando toda a planta.
- Setas nas extremidades: indicam o sentido de observação (para onde o "olho" olha depois do corte).
- Letras de identificação: nas pontas, em pares (AA', BB', ou 1-1'), ligando a linha ao desenho do corte correspondente.
Tudo isso é padronizado pela NBR 6492 (Representação de projetos de arquitetura). Seguir a norma não é preciosismo: um corte fora do padrão pode ficar indecifrável ou, pior, gerar erro de execução no canteiro.
A linguagem do corte: cotas, níveis e hachuras
Para o corte comunicar de verdade, ele fala uma "língua" de convenções gráficas. As três mais importantes:
- Cotas de nível: indicam a altitude de um ponto em relação a um referencial (o nível zero do projeto). Definem a hierarquia dos pavimentos, a inclinação de rampas e a profundidade das fundações.
- Cotas de altura: medem distâncias verticais — pé-direito, altura de portas e janelas, espessura de lajes.
- Hachuras: preenchem os materiais atravessados pelo plano de corte, cada um com seu padrão — concreto (hachura diagonal fechada), alvenaria (diagonal com traços), madeira (veios), solo (pontilhado). É o que distingue o que está em corte do que está apenas em vista.
Qual escala usar
A escala precisa deixar os detalhes legíveis. Na prática:
- 1:50 para os cortes gerais da edificação.
- 1:20 (ou 1:10) para detalhes específicos — escadas, encontros de materiais, impermeabilização de áreas molhadas.
Cada desenho leva a própria escala escrita logo abaixo, além da escala principal no carimbo da prancha.
O papel dos cortes nas fases do projeto
O corte muda de função conforme o projeto avança:
- Estudo preliminar: cortes esquemáticos exploram a volumetria interna — pés-direitos, mezaninos, relação com o terreno — e comunicam a experiência do espaço ao cliente melhor que qualquer planta.
- Projeto executivo: aqui o corte atinge o ápice do detalhe. Mostra a altura das lajes, a posição de vigas e pilares, a passagem das instalações e a base para orçamento e execução.
- Compatibilização: em projetos com muitas disciplinas (estrutura, elétrica, hidráulica, climatização), o corte é a ferramenta que revela conflitos entre sistemas antes que virem problema caro na obra.
O erro mais comum de estudante é passar o corte por onde "não acontece nada" — uma parede reta, um cômodo vazio. Corte desperdiçado. A regra de ouro: passe a linha de corte pela escada e por um banheiro. É onde há mais informação vertical (degraus, pé-direito, tubulação, desnível de piso molhado), e é justamente isso que o corte existe para mostrar. E lembre: o que a linha atravessa vai hachurado; o que fica atrás dela, só desenhado em vista.
Fontes e referências
- ABNT NBR 6492 — Representação de projetos de arquitetura (linhas, cotas, níveis, hachuras e cortes).
- ABNT NBR 10647 — Desenho técnico: normas gerais e vistas ortográficas.
- ABNT NBR 6118 — Projeto de estruturas de concreto (para os elementos estruturais representados em corte).
Conclusão
O corte é o desenho que dá altura e interior ao projeto. Domine o essencial — os tipos (transversal e longitudinal), como indicar a linha de corte na planta, as cotas de nível e altura, as hachuras dos materiais e a escala certa — e passe sempre a linha por onde há informação (escada, banheiro). Um corte bem feito é meio caminho andado para um projeto que se constrói sem surpresas.
Perguntas Frequentes
O que é um corte na arquitetura?
É a representação de uma seção vertical do edifício — como se ele fosse fatiado — que revela o interior: pé-direito, níveis, lajes, escadas, esquadrias em corte e fundação. Complementa a planta baixa.
Qual a diferença entre corte transversal e longitudinal?
O corte transversal (AA') é paralelo ao lado menor da edificação; o longitudinal (BB') é paralelo ao lado maior. Há ainda o corte em desvio, cuja linha se desloca no percurso.
Como indicar o corte na planta baixa?
Com a linha de corte: uma linha tracejada grossa com setas nas pontas (direção de observação) e letras de identificação (AA', BB'), conforme a NBR 6492.
Qual escala usar no corte arquitetônico?
Cortes gerais costumam ser em 1:50; detalhes específicos, como escadas e encontros de materiais, em 1:20.
O que um corte precisa mostrar?
Pé-direito, cotas de nível, lajes, escadas, vãos de portas e janelas em corte, fundação e as hachuras dos materiais atravessados pelo plano de corte.
